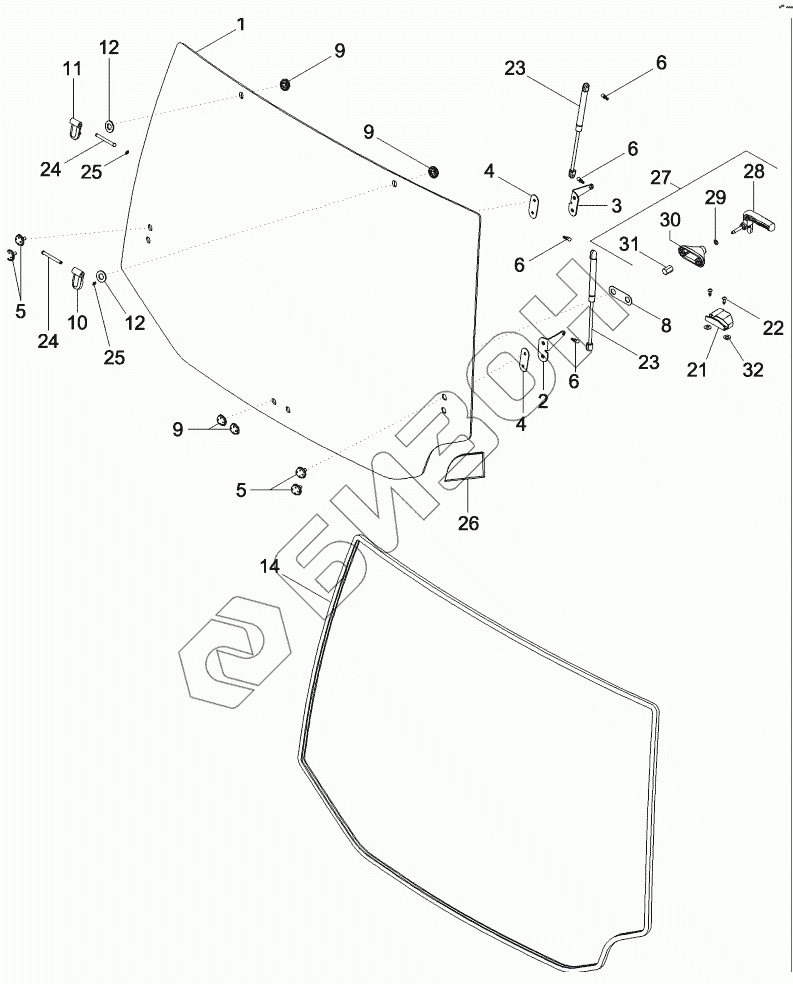

Графический каталог запасных частей к технике: CASE IH MX-305 Magnum. CAB - REAR WINDOW

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1
2
3
4
4
5
5
6
6
6
6
8
9
9
9
10
11
12
12
14
21
22
23
23
24
24
25
25
26
27
28
29
30
31
32
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 87309742 GLASS
Загрузка ...
1 87309738 GLASS
Загрузка ...
2 256810A2 SUPPORT
Загрузка ...
3 256809A2 SUPPORT
Загрузка ...
4 222787A2 PAD
Загрузка ...
5 198916A2 CAP
Загрузка ...
6 K303756 BALL JOINT
Загрузка ...
8 220935A3 PAD
Загрузка ...
9 198913A3 PLASTIC PLUG
Загрузка ...
10 176246A2 HINGE
Загрузка ...
11 176245A2 HINGE
Загрузка ...
12 180361A2 WASHER
Загрузка ...
14 87534532 SEAL
Загрузка ...
21 186149A4 PLATE
Загрузка ...
22 781-24620 SCREW
Загрузка ...
23 252550A2 GAS STRUT
Загрузка ...
24 1535323C1 PIN
Загрузка ...
25 800-437 CIRCLIP
Загрузка ...
26 254711A1 GROMMET
Загрузка ...
27 230009A4 HANDLE
Загрузка ...
28 NSS NOT SERVICED SEPARATELY
Загрузка ...
29 NSS NOT SERVICED SEPARATELY
Загрузка ...
30 NSS NOT SERVICED SEPARATELY
Загрузка ...
31 NSS NOT SERVICED SEPARATELY
Загрузка ...
32 87309034 SPACER
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
