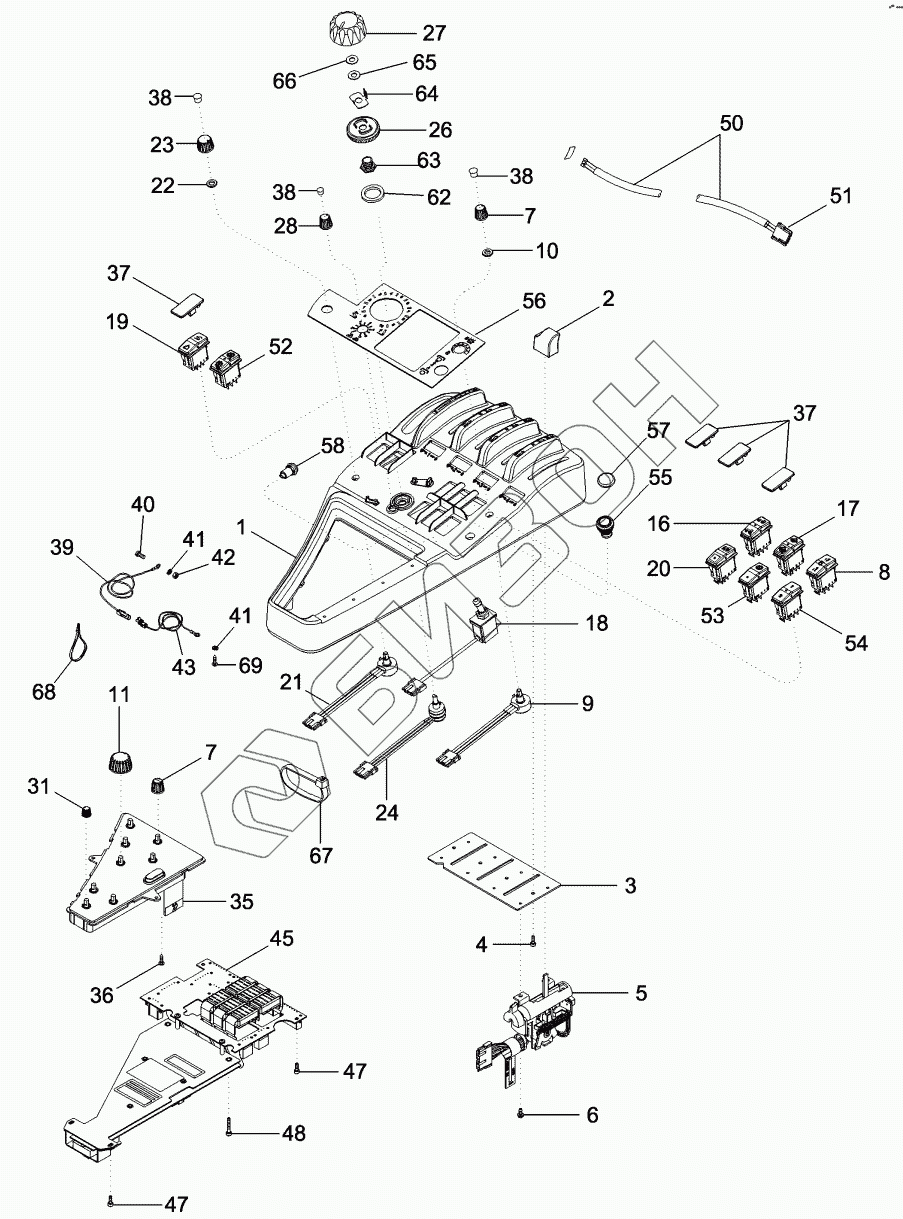

Графический каталог запасных частей к технике: CASE IH MX-305 Magnum. CONTROLS - RIGHT HAND CONSOLE
1
2
3
4
5
6
7
7
8
8
9
10
11
16
17
18
19
20
21
22
23
24
26
27
28
31
35
35
35
35
36
37
37
38
38
38
38
39
40
41
41
42
43
45
47
47
48
50
51
52
52
53
53
54
55
56
56
57
58
58
62
63
64
65
66
67
68
69
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | REF | INSTRUCTION |
Загрузка ...
|
|
| 2 | 406962A1 | KNOB |
Загрузка ...
|
|
| 3 | 230098A1 | PLATE |
Загрузка ...
|
|
| 4 | 368048A1 | SCREW |
Загрузка ...
|
|
| 5 | 87395299 | VALVE |
Загрузка ...
|
|
| 6 | 281-3446 | SCREW |
Загрузка ...
|
|
| 7 | 276797A1 | KNOB |
Загрузка ...
|
|
| 8 | 87414463 | SWITCH |
Загрузка ...
|
|
| 8 | 87347179 | SWITCH |
Загрузка ...
|
|
| 9 | 256305A2 | POTENTIOMETER |
Загрузка ...
|
|
| 10 | A39888 | NUT |
Загрузка ...
|
|
| 11 | 187820A1 | KNOB |
Загрузка ...
|
|
| 16 | 87414464 | SWITCH |
Загрузка ...
|
|
| 17 | 87414328 | SWITCH |
Загрузка ...
|
|
| 18 | 409603A2 | SWITCH |
Загрузка ...
|
|
| 19 | 86990406 | SWITCH |
Загрузка ...
|
|
| 20 | 87414327 | SWITCH |
Загрузка ...
|
|
| 21 | 87399300 | POTENTIOMETER |
Загрузка ...
|
|
| 22 | A39888 | NUT |
Загрузка ...
|
|
| 23 | 87454709 | KNOB |
Загрузка ...
|
|
| 24 | 87399301 | POTENTIOMETER |
Загрузка ...
|
|
| 26 | 87435194 | KNOB |
Загрузка ...
|
|
| 27 | 87434770 | KNOB |
Загрузка ...
|
|
| 28 | 314601A1 | BUTTON |
Загрузка ...
|
|
| 31 | 223433A1 | KNOB |
Загрузка ...
|
|
| 35 | 87365723 | PANEL |
Загрузка ...
|
|
| 35 | 87493958 | PANEL |
Загрузка ...
|
|
| 35 | 87382886 | PANEL |
Загрузка ...
|
|
| 35 | 87493959 | PANEL |
Загрузка ...
|
|
| 36 | 760-14316 | SCREW |
Загрузка ...
|
|
| 37 | 406324A2 | PLUG |
Загрузка ...
|
|
| 38 | 353-401 | PLUG |
Загрузка ...
|
|
| 38 | 87570112 | PLUG |
Загрузка ...
|
|
| 39 | 87518589 | CABLE |
Загрузка ...
|
|
| 40 | 844-8016 | BOLT |
Загрузка ...
|
|
| 41 | 893-11008 | WASHER |
Загрузка ...
|
|
| 42 | 825-5148 | NUT |
Загрузка ...
|
|
| 43 | 87704091 | CABLE |
Загрузка ...
|
|
| 45 | 87524858 | CONTROL |
Загрузка ...
|
|
| 47 | 864-4012 | SCREW |
Загрузка ...
|
|
| 48 | 864-4025 | SCREW |
Загрузка ...
|
|
| 50 | 258010A2 | SWITCH |
Загрузка ...
|
|
| 51 | 235676A1 | CONNECTOR |
Загрузка ...
|
|
| 52 | 86989945 | SWITCH |
Загрузка ...
|
|
| 52 | 87422017 | SWITCH |
Загрузка ...
|
|
| 53 | 87414465 | SWITCH |
Загрузка ...
|
|
| 53 | 87538596 | SWITCH |
Загрузка ...
|
|
| 54 | 87414467 | SWITCH |
Загрузка ...
|
|
| 55 | 411705A3 | KNOB |
Загрузка ...
|
|
| 56 | 87453893 | DECAL |
Загрузка ...
|
|
| 56 | 87350580 | DECAL |
Загрузка ...
|
|
| 57 | 82031549 | PLATE |
Загрузка ...
|
|
| 58 | 87330047 | PUSH BUTTON |
Загрузка ...
|
|
| 58 | 87327317 | PLASTIC PLUG |
Загрузка ...
|
|
| 59 | 406324A2 | PLUG |
Загрузка ...
|
|
| 60 | 296781A1 | CONNECTOR |
Загрузка ...
|
|
| 61 | 87342542 | DECAL |
Загрузка ...
|
|
| 62 | 87435852 | SPACER |
Загрузка ...
|
|
| 63 | 87435853 | RING |
Загрузка ...
|
|
| 64 | 87435947 | SPRING |
Загрузка ...
|
|
| 65 | 87436077 | WASHER |
Загрузка ...
|
|
| 66 | 87435946 | WASHER |
Загрузка ...
|
|
| 67 | L11541 | CABLE TIE |
Загрузка ...
|
|
| 68 | 291207C1 | CLAMP |
Загрузка ...
|
|
| 69 | 781-24820 | SCREW |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
