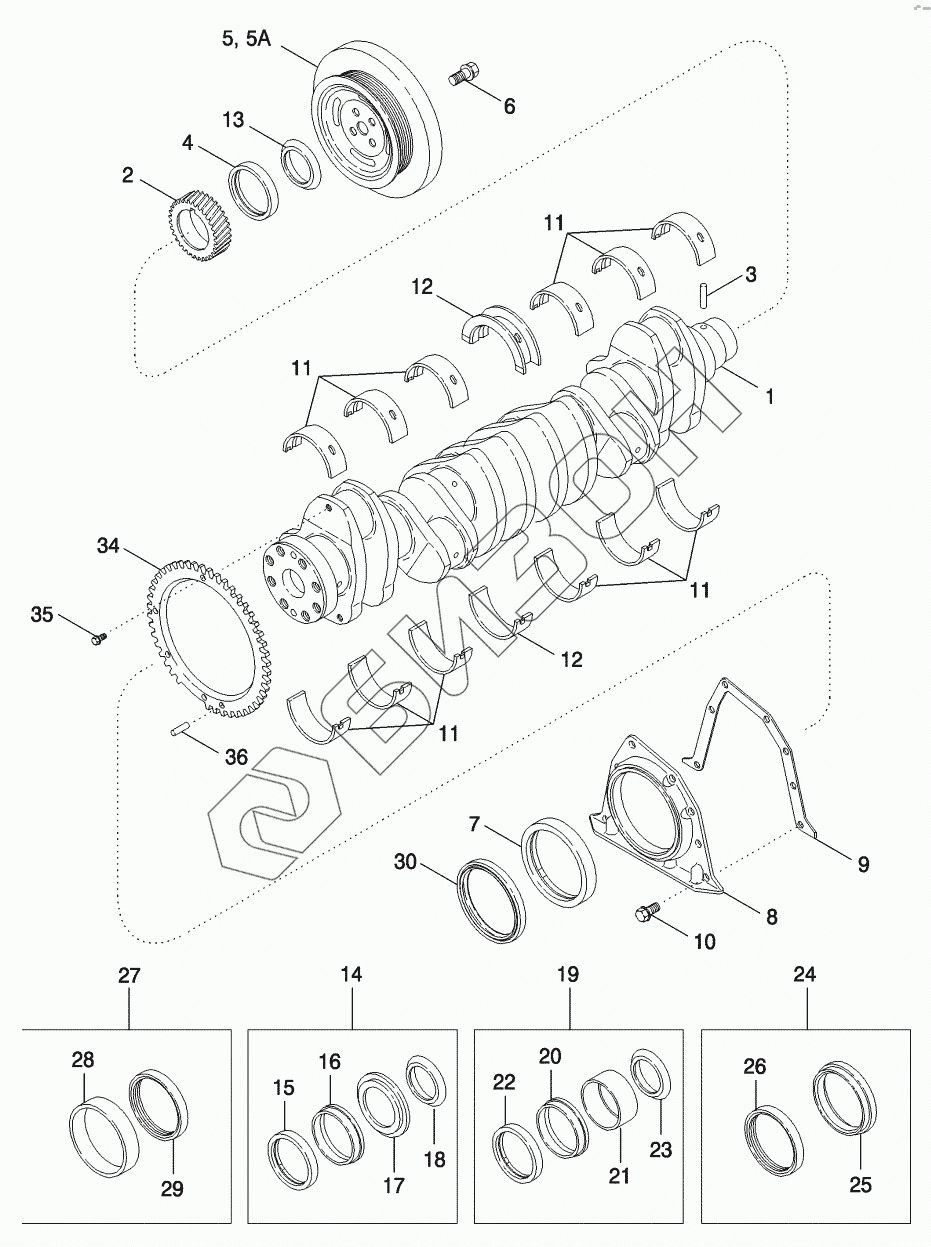

Графический каталог запасных частей к технике: CASE IH MX-305 Magnum. CRANKSHAFT
1
1
1
1
1
1
2
3
4
5
5
5A
6
6
7
8
9
10
11
11
11
11
11
11
11
11
11
11
11
11
12
12
12
12
12
12
12
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
30
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 87335711 | CRANKSHAFT |
Загрузка ...
|
|
| 1 | 87356215 | CRANKSHAFT |
Загрузка ...
|
|
| 1 | 87342925 | REMAN-CRANKSHAFT |
Загрузка ...
|
|
| 1 | 87356216 | REMAN-CRANKSHAFT |
Загрузка ...
|
|
| 1 | 87337253 | CORE-CRANKSHAFT |
Загрузка ...
|
|
| 1 | 87356217 | CORE-CRANKSHAFT |
Загрузка ...
|
|
| 2 | J918776 | GEAR |
Загрузка ...
|
|
| 3 | J904483 | PIN |
Загрузка ...
|
|
| 4 | NSS | NOT SERVICED SEPARATELY |
Загрузка ...
|
|
| 5 | J925570 | DAMPER |
Загрузка ...
|
|
| 5 | 87357611 | DAMPER |
Загрузка ...
|
|
| 5A | 87422144 | PULLEY |
Загрузка ...
|
|
| 6 | J906733 | BOLT |
Загрузка ...
|
|
| 6 | J914118 | SCREW |
Загрузка ...
|
|
| 7 | NSS | NOT SERVICED SEPARATELY |
Загрузка ...
|
|
| 8 | J933384 | COVER |
Загрузка ...
|
|
| 9 | J914301 | GASKET |
Загрузка ...
|
|
| 10 | 87409160 | SCREW |
Загрузка ...
|
|
| 11 | J945930 | BEARING |
Загрузка ...
|
|
| 11 | J945931 | BEARING |
Загрузка ...
|
|
| 11 | J945932 | BEARING |
Загрузка ...
|
|
| 11 | J945933 | BEARING |
Загрузка ...
|
|
| 11 | J945934 | BEARING |
Загрузка ...
|
|
| 12 | J945929 | BEARING |
Загрузка ...
|
|
| 12 | J945922 | BEARING |
Загрузка ...
|
|
| 12 | J945923 | BEARING |
Загрузка ...
|
|
| 12 | J945924 | BEARING |
Загрузка ...
|
|
| 12 | J945925 | BEARING |
Загрузка ...
|
|
| 12 | J945926 | BEARING |
Загрузка ...
|
|
| 12 | J945927 | BEARING |
Загрузка ...
|
|
| 12 | J945928 | BEARING |
Загрузка ...
|
|
| 13 | J918113 | SHIELD |
Загрузка ...
|
|
| 14 | A77790 | KIT |
Загрузка ...
|
|
| 15 | NSS | NOT SERVICED SEPARATELY |
Загрузка ...
|
|
| 16 | NSS | NOT SERVICED SEPARATELY |
Загрузка ...
|
|
| 17 | NSS | NOT SERVICED SEPARATELY |
Загрузка ...
|
|
| 18 | J918113 | SHIELD |
Загрузка ...
|
|
| 19 | A77808 | KIT |
Загрузка ...
|
|
| 20 | NSS | NOT SERVICED SEPARATELY |
Загрузка ...
|
|
| 21 | NSS | NOT SERVICED SEPARATELY |
Загрузка ...
|
|
| 22 | NSS | NOT SERVICED SEPARATELY |
Загрузка ...
|
|
| 23 | J924987 | SHIELD |
Загрузка ...
|
|
| 24 | J934486 | KIT |
Загрузка ...
|
|
| 25 | NSS | NOT SERVICED SEPARATELY |
Загрузка ...
|
|
| 26 | NSS | NOT SERVICED SEPARATELY |
Загрузка ...
|
|
| 27 | A77810 | KIT |
Загрузка ...
|
|
| 28 | NSS | NOT SERVICED SEPARATELY |
Загрузка ...
|
|
| 29 | NSS | NOT SERVICED SEPARATELY |
Загрузка ...
|
|
| 30 | 87423334 | SEAL |
Загрузка ...
|
|
| 30 | 87434865 | SEAL |
Загрузка ...
|
|
| 34 | 87335719 | RING |
Загрузка ...
|
|
| 35 | 87335729 | BOLT |
Загрузка ...
|
|
| 36 | J329899 | DOWEL |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
