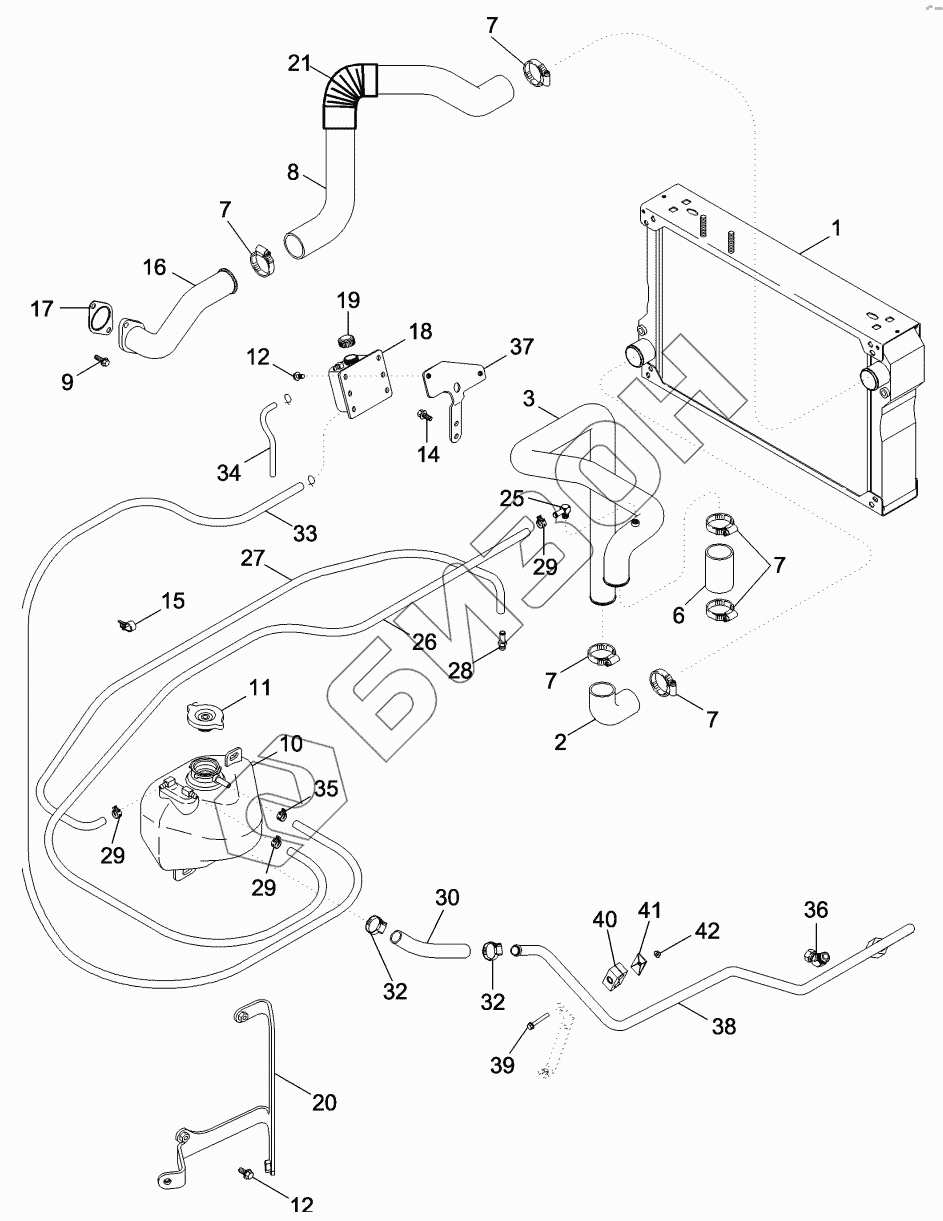

Графический каталог запасных частей к технике: CASE IH MX-305 Magnum. DEAERATION SYSTEM
1
1
2
3
6
7
7
7
7
7
8
9
10
11
12
12
14
15
16
17
18
19
20
21
25
26
27
28
29
29
29
30
32
32
33
34
35
36
37
38
39
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | REF | INSTRUCTION |
Загрузка ...
|
|
| 1 | REF | INSTRUCTION |
Загрузка ...
|
|
| 2 | 87381277 | HOSE |
Загрузка ...
|
|
| 3 | 87455330 | TUBE ASSY |
Загрузка ...
|
|
| 6 | 433405A1 | HOSE |
Загрузка ...
|
|
| 7 | 214-3248 | CLAMP |
Загрузка ...
|
|
| 8 | 87733724 | HOSE |
Загрузка ...
|
|
| 9 | 87403515 | BOLT |
Загрузка ...
|
|
| 10 | 87413715 | RESERVOIR |
Загрузка ...
|
|
| 11 | A170241 | CAP |
Загрузка ...
|
|
| 12 | 555-1 | BOLT |
Загрузка ...
|
|
| 14 | 844-12025 | BOLT |
Загрузка ...
|
|
| 15 | 87445732 | CLAMP |
Загрузка ...
|
|
| 16 | 87430751 | TUBE ASSY |
Загрузка ...
|
|
| 17 | J945603 | GASKET |
Загрузка ...
|
|
| 18 | L127093 | RESERVOIR |
Загрузка ...
|
|
| 19 | 238903A1 | CAP |
Загрузка ...
|
|
| 20 | 87339308 | BRACKET |
Загрузка ...
|
|
| 21 | 87733645 | SLEEVE |
Загрузка ...
|
|
| 25 | 217-130 | ELBOW |
Загрузка ...
|
|
| 26 | 87442539 | HOSE |
Загрузка ...
|
|
| 27 | 87525458 | HOSE |
Загрузка ...
|
|
| 28 | 217-154 | FITTING |
Загрузка ...
|
|
| 29 | 87589798 | CLAMP |
Загрузка ...
|
|
| 30 | 87395776 | HOSE |
Загрузка ...
|
|
| 32 | 214-1412 | CLAMP |
Загрузка ...
|
|
| 33 | 87338147 | HOSE |
Загрузка ...
|
|
| 34 | 242070A1 | HOSE |
Загрузка ...
|
|
| 35 | 214-1308 | CLAMP |
Загрузка ...
|
|
| 36 | 218-446 | CONNECTOR |
Загрузка ...
|
|
| 37 | 87381548 | BRACKET |
Загрузка ...
|
|
| 38 | 87746650 | TUBE |
Загрузка ...
|
|
| 39 | 844-8060 | BOLT |
Загрузка ...
|
|
| 40 | 118576A1 | CLAMP |
Загрузка ...
|
|
| 41 | 1347127C1 | PLATE |
Загрузка ...
|
|
| 42 | 825-2408 | NUT |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
