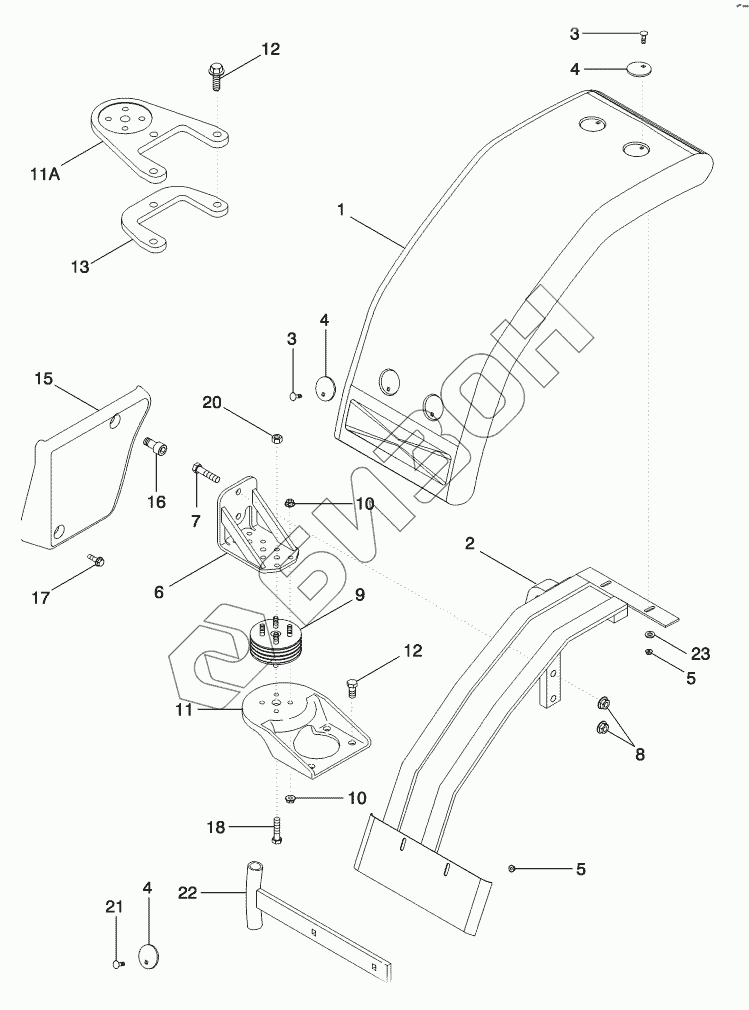

Графический каталог запасных частей к технике: CASE IH MX-305 Magnum. FENDERS - FRONT, WIDE

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
2
3
3
4
4
4
5
5
6
7
8
9
10
10
11
11A
12
12
12
13
15
15
16
17
18
20
21
22
23
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 122212A1 FENDER
Загрузка ...
2 244031A3 SUPPORT ASSY
Загрузка ...
2 244030A3 SUPPORT ASSY
Загрузка ...
3 612-6 BOLT
Загрузка ...
4 1340559C2 WASHER
Загрузка ...
5 832-10408 NUT
Загрузка ...
6 87427813 SUPPORT
Загрузка ...
7 827-16070 BOLT
Загрузка ...
8 825-51416 NUT
Загрузка ...
9 226690A2 SHOCK ABSORBER
Загрузка ...
10 825-2412 NUT
Загрузка ...
11 87437820 SUPPORT
Загрузка ...
11A 87716500 SUPPORT
Загрузка ...
12 627-16040 BOLT
Загрузка ...
12 627-16060 BOLT
Загрузка ...
13 87716498 SUPPORT
Загрузка ...
15 253850A1 BUMPER
Загрузка ...
15 255685A1 BUMPER
Загрузка ...
16 565-111 SCREW
Загрузка ...
17 555-6 BOLT
Загрузка ...
18 827-20100 BOLT
Загрузка ...
20 832-10420 NUT
Загрузка ...
21 612-7 BOLT
Загрузка ...
22 87319913 BAR
Загрузка ...
23 895-25008 WASHER
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
