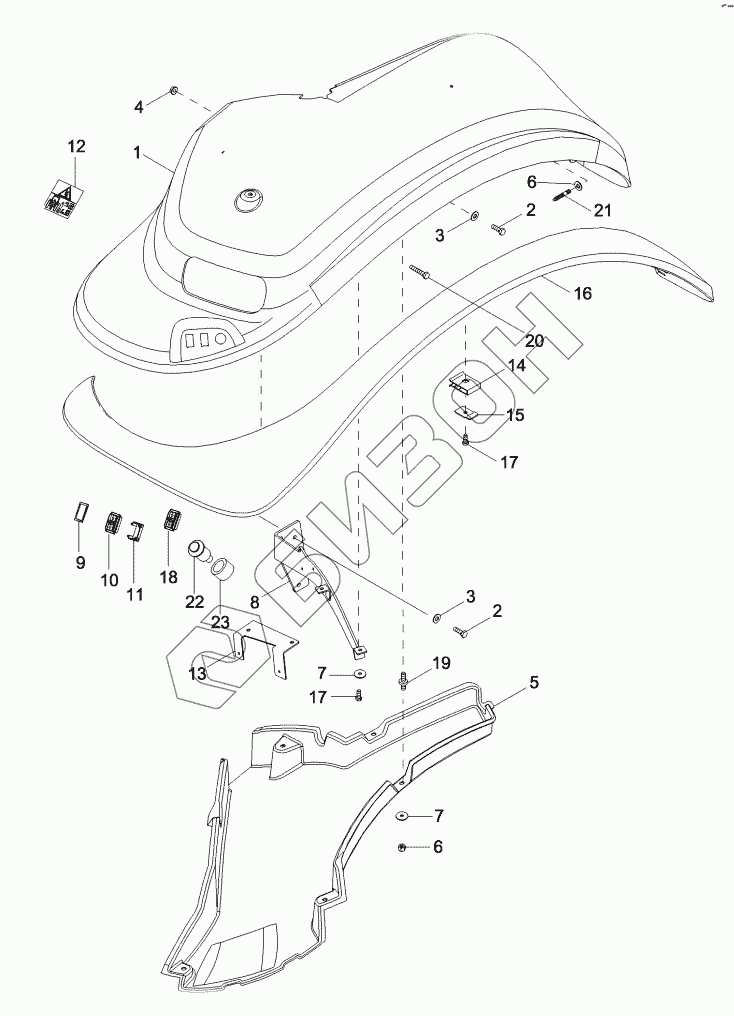

Графический каталог запасных частей к технике: CASE IH MX-305 Magnum. FENDERS - REAR, EXTRA WIDE
1
1
2
2
3
3
4
5
5
6
6
7
7
8
8
9
10
11
12
12
13
13
14
15
16
16
17
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 87703704 | FENDER |
Загрузка ...
|
|
| 1 | 87703701 | FENDER |
Загрузка ...
|
|
| 2 | 614-8025 | BOLT |
Загрузка ...
|
|
| 3 | 895-15008 | WASHER |
Загрузка ...
|
|
| 4 | 825-2408 | NUT |
Загрузка ...
|
|
| 5 | 87710353 | HOUSING |
Загрузка ...
|
|
| 5 | 87703709 | HOUSING |
Загрузка ...
|
|
| 6 | 832-10408 | NUT |
Загрузка ...
|
|
| 7 | 895-25008 | WASHER |
Загрузка ...
|
|
| 8 | 87710393 | SUPPORT |
Загрузка ...
|
|
| 8 | 87703723 | SUPPORT |
Загрузка ...
|
|
| 9 | 221654A1 | PLUG |
Загрузка ...
|
|
| 10 | 87452577 | SWITCH |
Загрузка ...
|
|
| 11 | 220416A2 | CLAMP |
Загрузка ...
|
|
| 12 | 82030732 | DECAL |
Загрузка ...
|
|
| 12 | 82030732 | DECAL |
Загрузка ...
|
|
| 13 | 87739798 | BRACKET |
Загрузка ...
|
|
| 13 | 87739799 | BRACKET |
Загрузка ...
|
|
| 14 | 87331566 | CLIP |
Загрузка ...
|
|
| 15 | 87331565 | STOP |
Загрузка ...
|
|
| 16 | 87331561 | EXTENSION |
Загрузка ...
|
|
| 16 | 87331562 | EXTENSION |
Загрузка ...
|
|
| 17 | 614-8035 | BOLT |
Загрузка ...
|
|
| 18 | 87454596 | SWITCH |
Загрузка ...
|
|
| 19 | 237275A1 | STUD |
Загрузка ...
|
|
| 20 | 614-8030 | BOLT |
Загрузка ...
|
|
| 21 | 87477361 | STUD |
Загрузка ...
|
|
| 22 | 82025543 | SWITCH |
Загрузка ...
|
|
| 23 | 82013932 | PANEL |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
