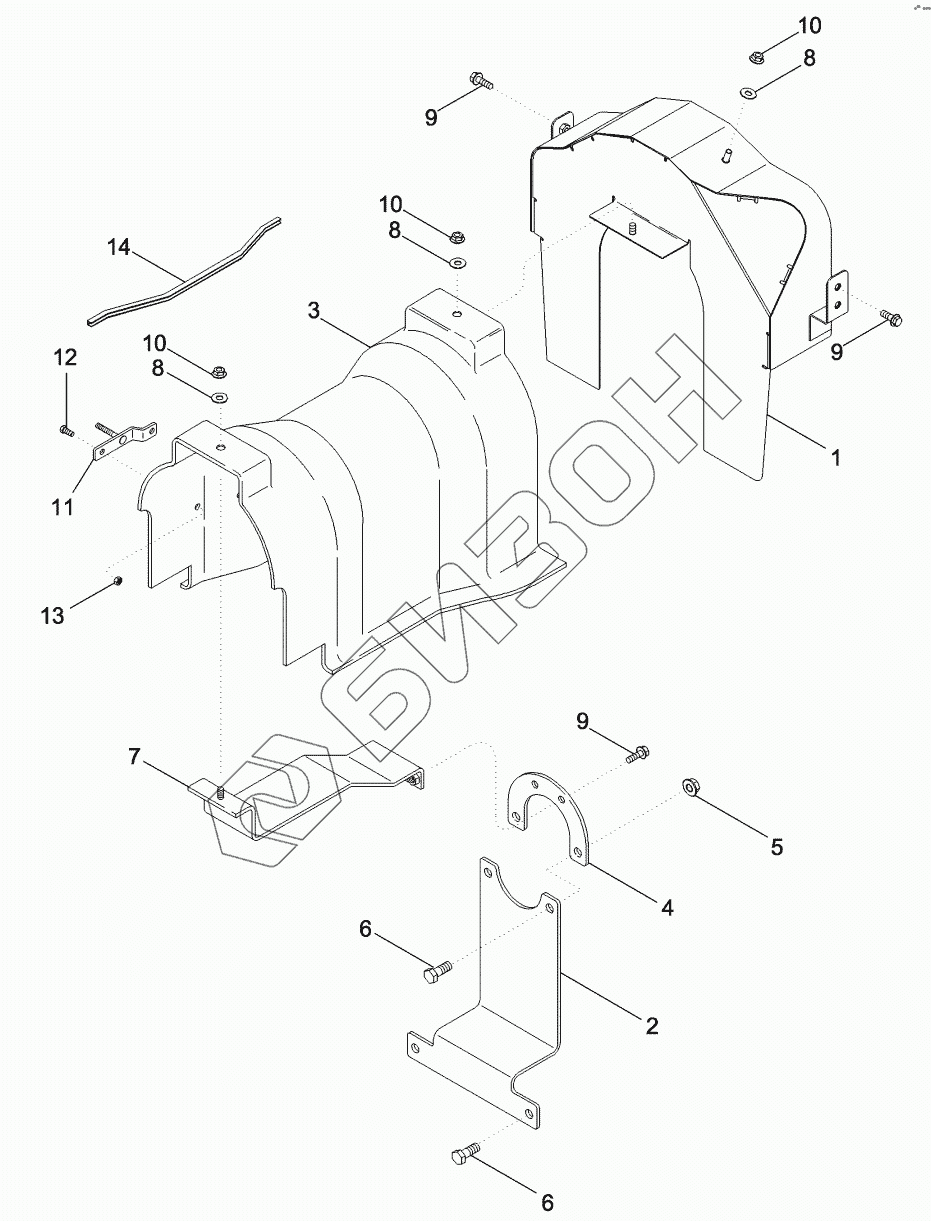

Графический каталог запасных частей к технике: CASE IH MX-305 Magnum. FLYWHEEL SHIELDS, BSN Z6RZ02948

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
6
7
8
8
8
9
9
9
10
10
10
11
12
13
14
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 382150A1 PROTECTION PLATE
Загрузка ...
2 382147A1 PROTECTION PLATE
Загрузка ...
3 87367164 SHIELD
Загрузка ...
4 87435601 PLATE ASSY
Загрузка ...
5 9804279 NUT
Загрузка ...
6 854-12030 BOLT
Загрузка ...
7 87435598 BRACKET
Загрузка ...
8 895-15008 WASHER
Загрузка ...
9 844-8025 BOLT
Загрузка ...
10 825-2408 NUT
Загрузка ...
11 87367165 BRACKET
Загрузка ...
12 844-8020 BOLT
Загрузка ...
13 832-10408 NUT
Загрузка ...
14 87398578 SOFT TRIM
Загрузка ...
15 87545917 KIT
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
