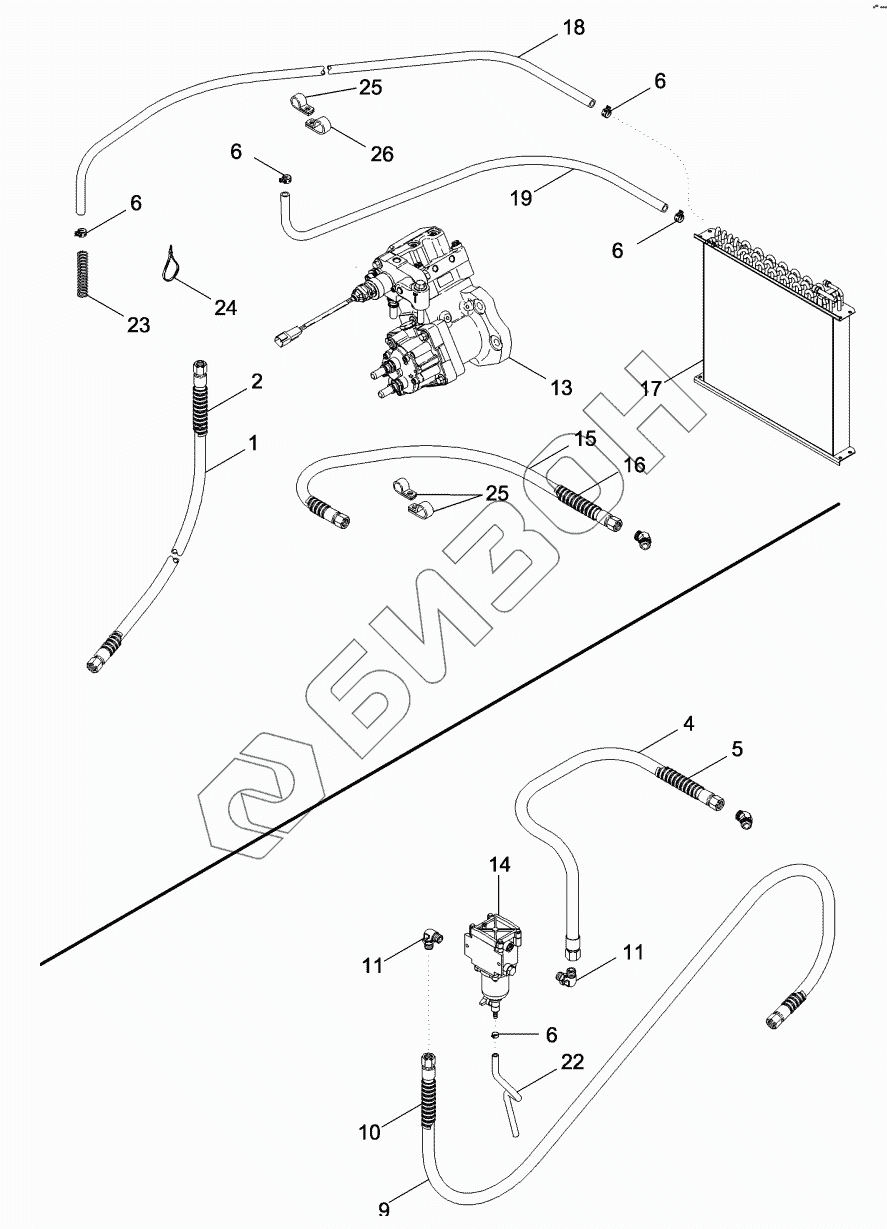

Графический каталог запасных частей к технике: CASE IH MX-305 Magnum. FUEL LINES

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
4
5
6
6
6
6
6
9
10
11
11
13
14
15
16
17
18
19
22
23
24
25
25
26
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 87442363 HOSE
Загрузка ...
2 87442364 CONDUIT
Загрузка ...
4 87349763 HOSE
Загрузка ...
5 87350913 CONDUIT
Загрузка ...
6 1348264C1 CLAMP
Загрузка ...
9 87349720 HOSE
Загрузка ...
10 87372642 CONDUIT
Загрузка ...
11 218-5106 ELBOW
Загрузка ...
13 REF INSTRUCTION
Загрузка ...
14 87346728 FILTER
Загрузка ...
15 87442365 HOSE
Загрузка ...
16 87367299 CONDUIT
Загрузка ...
17 REF INSTRUCTION
Загрузка ...
18 87442367 HOSE
Загрузка ...
19 87367298 CONDUIT
Загрузка ...
22 360525A1 HOSE
Загрузка ...
23 87435416 SPRING
Загрузка ...
24 L18331 CABLE TIE
Загрузка ...
25 515-24238 CLAMP
Загрузка ...
26 515-23206 CLAMP
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
