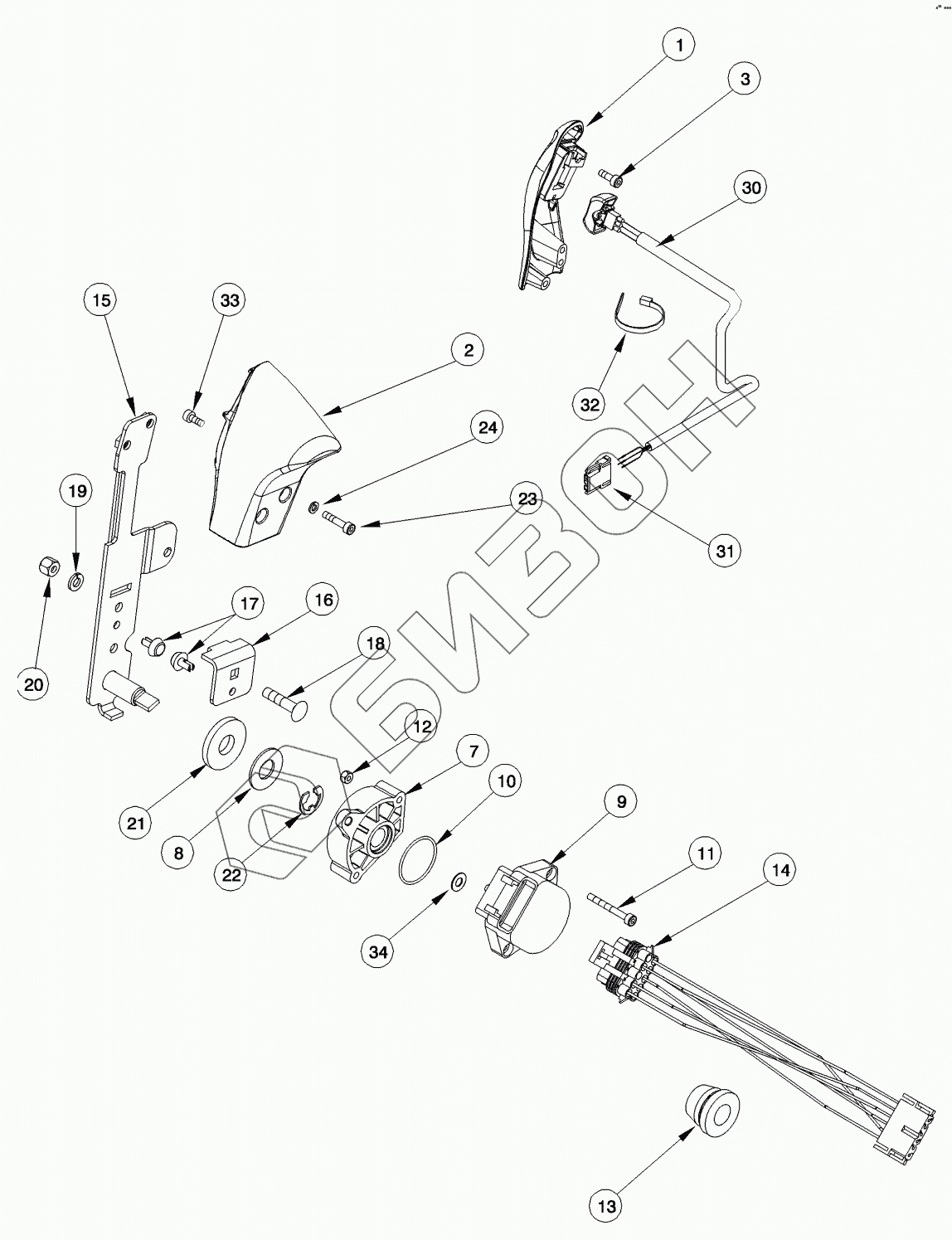

Графический каталог запасных частей к технике: CASE IH MX-305 Magnum. HAND THROTTLE
1
2
2
3
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 87622401 | GRIP |
Загрузка ...
|
|
| 2 | 293388A2 | GRIP |
Загрузка ...
|
|
| 2 | 359032A1 | GRIP |
Загрузка ...
|
|
| 3 | 368048A1 | SCREW |
Загрузка ...
|
|
| 7 | 239491A1 | BUSHING |
Загрузка ...
|
|
| 8 | 237486A1 | WASHER |
Загрузка ...
|
|
| 9 | 259012A1 | POTENTIOMETER |
Загрузка ...
|
|
| 10 | 238-6025 | O-RING |
Загрузка ...
|
|
| 11 | 864-4035 | SCREW |
Загрузка ...
|
|
| 12 | 832-46404 | NUT |
Загрузка ...
|
|
| 13 | 182220A1 | GROMMET |
Загрузка ...
|
|
| 14 | 276352A1 | HARNESS |
Загрузка ...
|
|
| 15 | 367607A1 | BRACKET |
Загрузка ...
|
|
| 16 | 258734A2 | SUPPORT |
Загрузка ...
|
|
| 17 | 259040A1 | INSERT |
Загрузка ...
|
|
| 18 | 811-6030 | BOLT |
Загрузка ...
|
|
| 19 | 892-11006 | WASHER |
Загрузка ...
|
|
| 20 | 832-10406 | NUT |
Загрузка ...
|
|
| 21 | 495-81022 | WASHER |
Загрузка ...
|
|
| 22 | 103-3350 | RING |
Загрузка ...
|
|
| 23 | 864-4025 | SCREW |
Загрузка ...
|
|
| 24 | 892-11004 | WASHER |
Загрузка ...
|
|
| 30 | 258010A2 | SWITCH |
Загрузка ...
|
|
| 31 | 235676A1 | CONNECTOR |
Загрузка ...
|
|
| 32 | 473321C1 | STRAP |
Загрузка ...
|
|
| 33 | 864-4012 | SCREW |
Загрузка ...
|
|
| 34 | 895-11004 | WASHER |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
