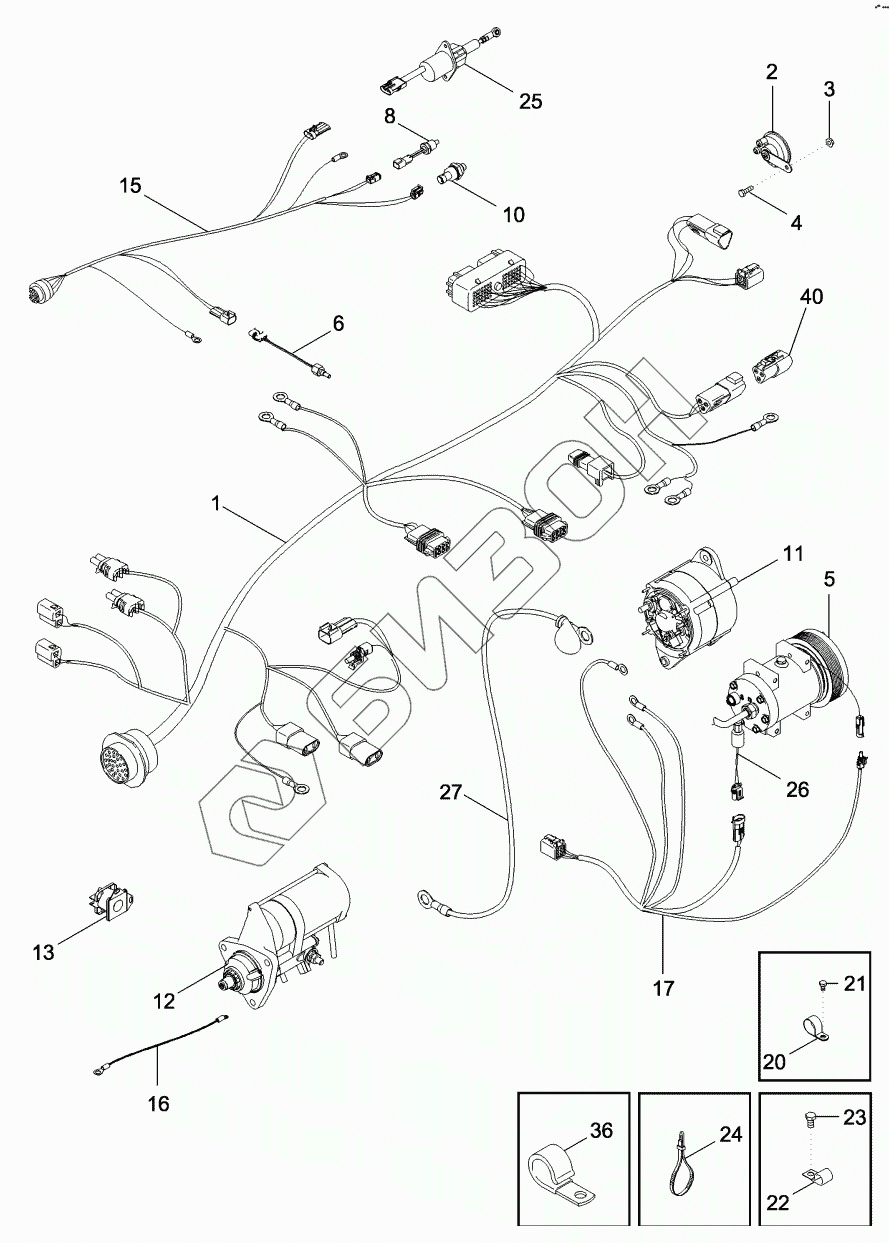

Графический каталог запасных частей к технике: CASE IH MX-305 Magnum. HARNESS - ENGINE
1
1
1
2
3
4
5
6
8
10
11
12
13
15
16
17
17
17
20
21
22
23
24
25
26
27
36
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 87312632 | HARNESS |
Загрузка ...
|
|
| 1 | 87364306 | HARNESS |
Загрузка ...
|
|
| 1 | 87544743 | HARNESS |
Загрузка ...
|
|
| 2 | 87714969 | HORN |
Загрузка ...
|
|
| 3 | 825-2408 | NUT |
Загрузка ...
|
|
| 4 | 555-1 | BOLT |
Загрузка ...
|
|
| 5 | REF | INSTRUCTION |
Загрузка ...
|
|
| 6 | 194346A1 | SENSOR |
Загрузка ...
|
|
| 8 | 87403454 | SENDER |
Загрузка ...
|
|
| 9 | 193-1000 | NUT |
Загрузка ...
|
|
| 10 | 405439A1 | SWITCH |
Загрузка ...
|
|
| 11 | REF | INSTRUCTION |
Загрузка ...
|
|
| 12 | REF | INSTRUCTION |
Загрузка ...
|
|
| 13 | REF | INSTRUCTION |
Загрузка ...
|
|
| 15 | 86983668 | HARNESS |
Загрузка ...
|
|
| 16 | 87527710 | CABLE |
Загрузка ...
|
|
| 17 | 87365490 | HARNESS |
Загрузка ...
|
|
| 17 | 87344550 | HARNESS |
Загрузка ...
|
|
| 17 | 87382529 | HARNESS |
Загрузка ...
|
|
| 20 | 515-23317 | CLAMP |
Загрузка ...
|
|
| 21 | 614-8012 | BOLT |
Загрузка ...
|
|
| 22 | 516-22190 | CLAMP |
Загрузка ...
|
|
| 23 | 555-1 | BOLT |
Загрузка ...
|
|
| 24 | 291207C1 | CLAMP |
Загрузка ...
|
|
| 25 | REF | INSTRUCTION |
Загрузка ...
|
|
| 26 | 284273A2 | SWITCH |
Загрузка ...
|
|
| 27 | 87365491 | CABLE |
Загрузка ...
|
|
| 27 | 87452482 | CABLE |
Загрузка ...
|
|
| 35 | 825-2408 | NUT |
Загрузка ...
|
|
| 36 | 87313355 | CLAMP |
Загрузка ...
|
|
| 37 | 844-10016 | BOLT |
Загрузка ...
|
|
| 38 | 516-23190 | CLAMP |
Загрузка ...
|
|
| 39 | 844-8016 | BOLT |
Загрузка ...
|
|
| 40 | 381414A1 | CONNECTOR |
Загрузка ...
|
|
| 41 | 814-8100 | BOLT |
Загрузка ...
|
|
| 42 | 515-22190 | CLAMP |
Загрузка ...
|
|
| 43 | 844-6012 | BOLT |
Загрузка ...
|
