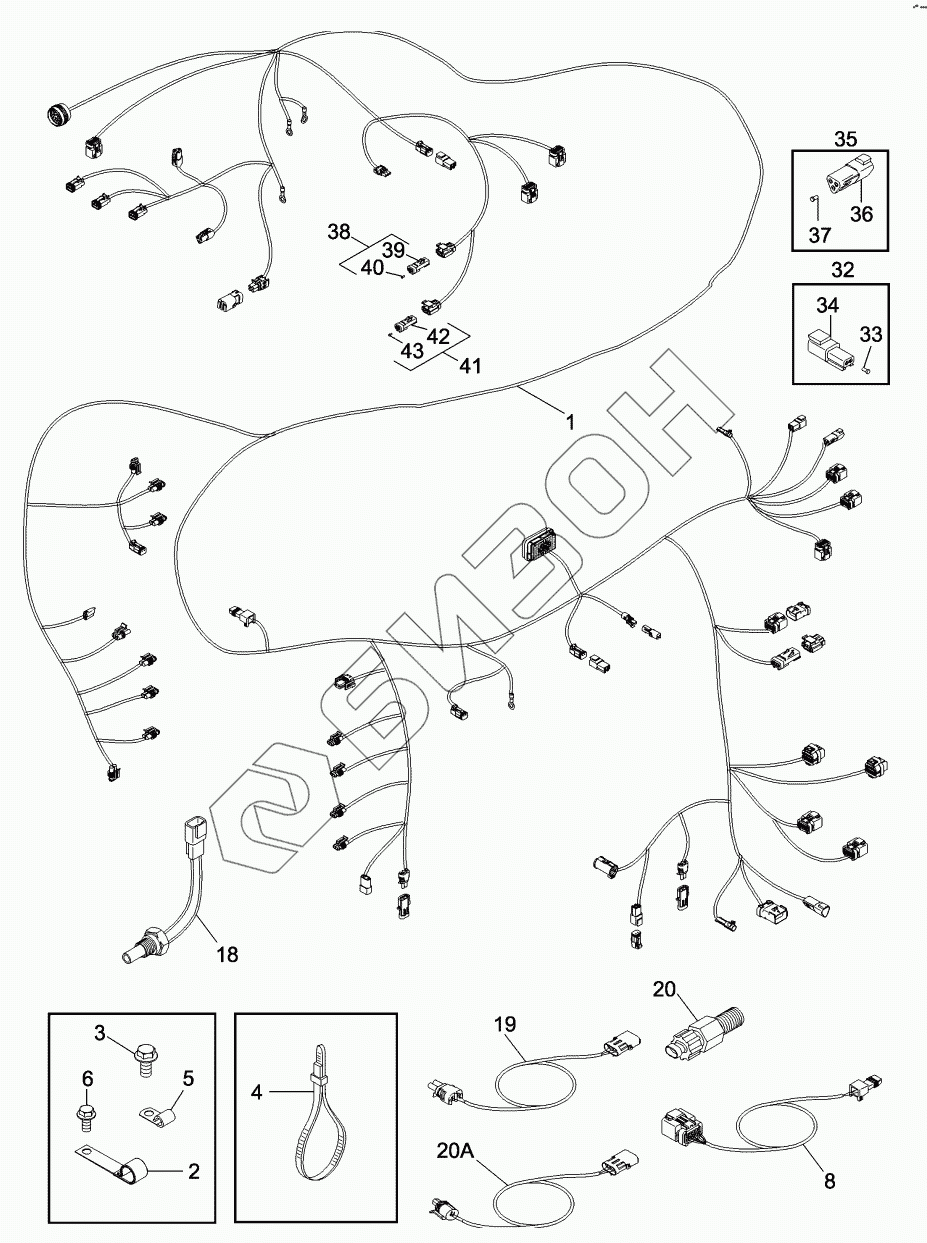

Графический каталог запасных частей к технике: CASE IH MX-305 Magnum. HARNESS-CHASSIS
1
1
2
3
4
5
6
8
18
19
20
20A
32
33
34
35
36
37
38
39
40
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 87361402 | HARNESS |
Загрузка ...
|
|
| 1 | 87713413 | HARNESS |
Загрузка ...
|
|
| 2 | 133738A1 | CLIP |
Загрузка ...
|
|
| 3 | 844-12025 | BOLT |
Загрузка ...
|
|
| 4 | L11541 | CABLE TIE |
Загрузка ...
|
|
| 5 | 516-2395 | CLAMP |
Загрузка ...
|
|
| 6 | 854-10020 | BOLT |
Загрузка ...
|
|
| 7 | 614-8035 | BOLT |
Загрузка ...
|
|
| 8 | 87589808 | System Pressure |
Загрузка ...
|
|
| 18 | 87521424 | SENDER |
Загрузка ...
|
|
| 19 | 366867A2 | HARNESS |
Загрузка ...
|
|
| 20 | 87548197 | SENSOR |
Загрузка ...
|
|
| 20A | 87651813 | HARNESS |
Загрузка ...
|
|
| 21 | 169850C2 | CLIP |
Загрузка ...
|
|
| 22 | 515-2195 | CLAMP |
Загрузка ...
|
|
| 23 | 614-6012 | BOLT |
Загрузка ...
|
|
| 24 | 829-1406 | NUT |
Загрузка ...
|
|
| 25 | 515-24444 | CLAMP |
Загрузка ...
|
|
| 26 | 87340323 | BRACKET |
Загрузка ...
|
|
| 27 | 825-5148 | NUT |
Загрузка ...
|
|
| 28 | 895-25008 | WASHER |
Загрузка ...
|
|
| 29 | 844-10016 | BOLT |
Загрузка ...
|
|
| 30 | 896-11010 | WASHER |
Загрузка ...
|
|
| 31 | 844-12025 | BOLT |
Загрузка ...
|
|
| 32 | 87707534 | CONNECTOR |
Загрузка ...
|
|
| 33 | 225315C1 | ELEC CONNECTOR |
Загрузка ...
|
|
| 34 | 453133C1 | PLUG |
Загрузка ...
|
|
| 35 | 87706349 | CONNECTOR |
Загрузка ...
|
|
| 36 | 225294C1 | CONNECTOR |
Загрузка ...
|
|
| 37 | 453133C1 | PLUG |
Загрузка ...
|
|
| 38 | 87707527 | CONNECTOR |
Загрузка ...
|
|
| 39 | 87382907 | 87382907 |
Загрузка ...
|
|
| 40 | 87594902 | 87594902 |
Загрузка ...
|
|
| 41 | 87707528 | CONNECTOR |
Загрузка ...
|
|
| 42 | 87382909 | 87382909 |
Загрузка ...
|
|
| 43 | 87594902 | 87594902 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
