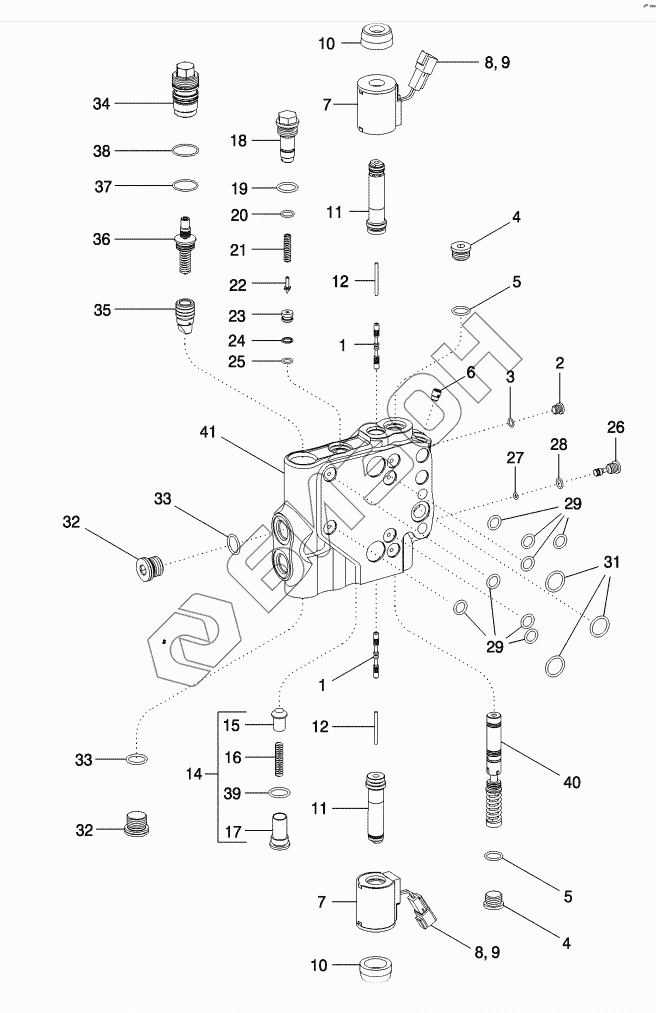

Графический каталог запасных частей к технике: CASE IH MX-305 Magnum. HITCH VALVE ASSEMBLY
1
1
2
3
4
4
5
5
6
7
7
8
8
9
9
10
10
11
11
12
12
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
29
31
32
32
33
33
34
35
36
37
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 87371677 | 87371677 | VALVE |
Загрузка ...
|
|
| 373757A1 | 373757A1 | KIT |
Загрузка ...
|
|
| 87430152 | 87430152 | KIT |
Загрузка ...
|
|
| 373756A1 | 373756A1 | KIT |
Загрузка ...
|
|
| 243254A1 | 243254A1 | KIT |
Загрузка ...
|
|
| 1 | 188104A1 | SPOOL |
Загрузка ...
|
|
| 2 | 86529630 | PLUG |
Загрузка ...
|
|
| 3 | 237-6003 | O-RING |
Загрузка ...
|
|
| 4 | 71100209 | PLUG |
Загрузка ...
|
|
| 5 | 237-6008 | O-RING |
Загрузка ...
|
|
| 6 | 373758A1 | VALVE |
Загрузка ...
|
|
| 7 | 188105A1 | SOLENOID |
Загрузка ...
|
|
| 8 | 225318C1 | ELEC CONNECTOR |
Загрузка ...
|
|
| 9 | 225315C1 | ELEC CONNECTOR |
Загрузка ...
|
|
| 10 | 188106A1 | NUT |
Загрузка ...
|
|
| 11 | 188117A1 | TUBE |
Загрузка ...
|
|
| 12 | 188116A1 | PIN |
Загрузка ...
|
|
| 14 | 87373591 | KIT |
Загрузка ...
|
|
| 15 | NSS | NOT SERVICED SEPARATELY |
Загрузка ...
|
|
| 16 | NSS | NOT SERVICED SEPARATELY |
Загрузка ...
|
|
| 17 | NSS | NOT SERVICED SEPARATELY |
Загрузка ...
|
|
| 18 | NSS | NOT SERVICED SEPARATELY |
Загрузка ...
|
|
| 19 | 237-6010 | O-RING |
Загрузка ...
|
|
| 20 | 238-5014 | O-RING |
Загрузка ...
|
|
| 21 | NSS | NOT SERVICED SEPARATELY |
Загрузка ...
|
|
| 22 | NSS | NOT SERVICED SEPARATELY |
Загрузка ...
|
|
| 23 | NSS | NOT SERVICED SEPARATELY |
Загрузка ...
|
|
| 24 | NSS | NOT SERVICED SEPARATELY |
Загрузка ...
|
|
| 25 | 238-6011 | O-RING |
Загрузка ...
|
|
| 26 | 373761A1 | PLUG |
Загрузка ...
|
|
| 27 | 238-6008 | O-RING |
Загрузка ...
|
|
| 28 | 237-6004 | O-RING |
Загрузка ...
|
|
| 29 | 238-6112 | O-RING |
Загрузка ...
|
|
| 31 | 238-6117 | O-RING |
Загрузка ...
|
|
| 32 | 221579A1 | PLUG |
Загрузка ...
|
|
| 33 | 637-63193 | O-RING |
Загрузка ...
|
|
| 34 | NSS | NOT SERVICED SEPARATELY |
Загрузка ...
|
|
| 35 | NSS | NOT SERVICED SEPARATELY |
Загрузка ...
|
|
| 36 | NSS | NOT SERVICED SEPARATELY |
Загрузка ...
|
|
| 37 | 238-5022 | O-RING |
Загрузка ...
|
|
| 38 | 238-5023 | O-RING |
Загрузка ...
|
|
| 39 | 237-6010 | O-RING |
Загрузка ...
|
|
| 40 | NSS | NOT SERVICED SEPARATELY |
Загрузка ...
|
|
| 41 | NSS | NOT SERVICED SEPARATELY |
Загрузка ...
|
