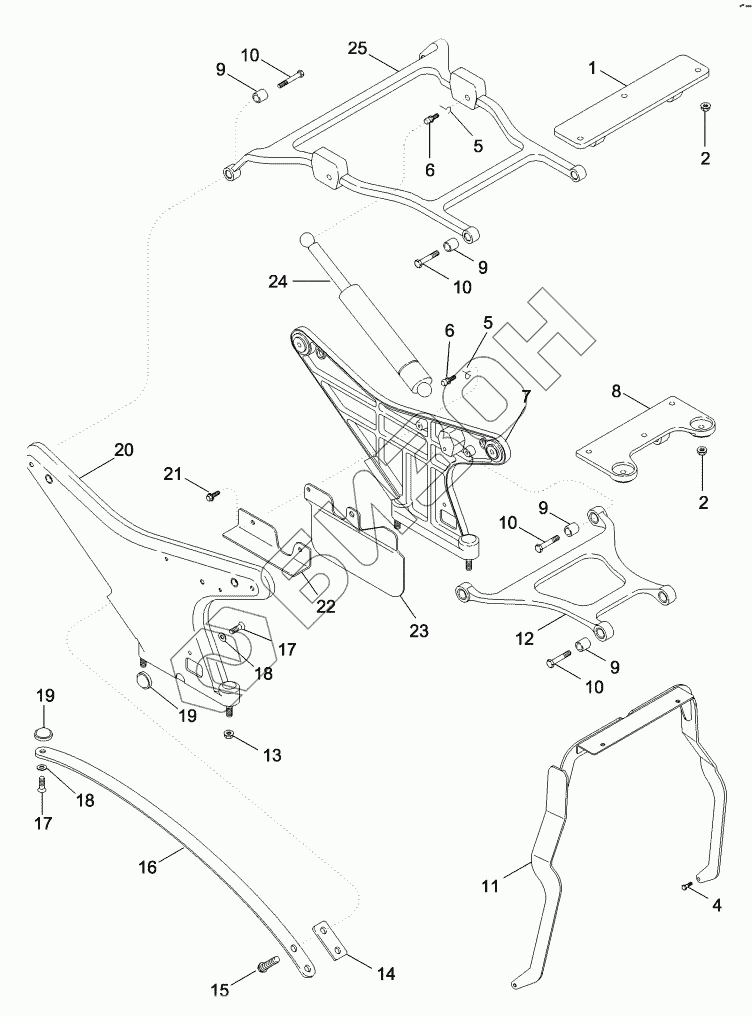

Графический каталог запасных частей к технике: CASE IH MX-305 Magnum. HOOD - TILTING
1
2
2
4
5
5
6
6
7
8
9
9
9
9
10
10
10
10
11
12
13
14
15
16
17
17
18
18
19
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 87376828 | LINK |
Загрузка ...
|
|
| 2 | 825-2408 | NUT |
Загрузка ...
|
|
| 4 | 844-6012 | BOLT |
Загрузка ...
|
|
| 5 | 87521455 | CLIP |
Загрузка ...
|
|
| 6 | 87398921 | BALL JOINT |
Загрузка ...
|
|
| 7 | 87524533 | FRAME |
Загрузка ...
|
|
| 8 | 87399565 | SUPPORT |
Загрузка ...
|
|
| 9 | 87343713 | BUSHING |
Загрузка ...
|
|
| 10 | 844-12050 | BOLT |
Загрузка ...
|
|
| 11 | 87385049 | SUPPORT |
Загрузка ...
|
|
| 12 | 87313669 | LINK |
Загрузка ...
|
|
| 13 | 825-2410 | NUT |
Загрузка ...
|
|
| 14 | 87323621 | PLATE |
Загрузка ...
|
|
| 15 | 844-8025 | BOLT |
Загрузка ...
|
|
| 16 | 87371159 | LEAF |
Загрузка ...
|
|
| 17 | 87564727 | BOLT |
Загрузка ...
|
|
| 18 | 81545 | WASHER |
Загрузка ...
|
|
| 19 | 87567203 | KNOB |
Загрузка ...
|
|
| 20 | 87524532 | FRAME |
Загрузка ...
|
|
| 21 | 555-1 | BOLT |
Загрузка ...
|
|
| 22 | 87327363 | SHIELD |
Загрузка ...
|
|
| 23 | 87517404 | SHIELD |
Загрузка ...
|
|
| 24 | 87386500 | GAS STRUT |
Загрузка ...
|
|
| 25 | 87351237 | LINK |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
