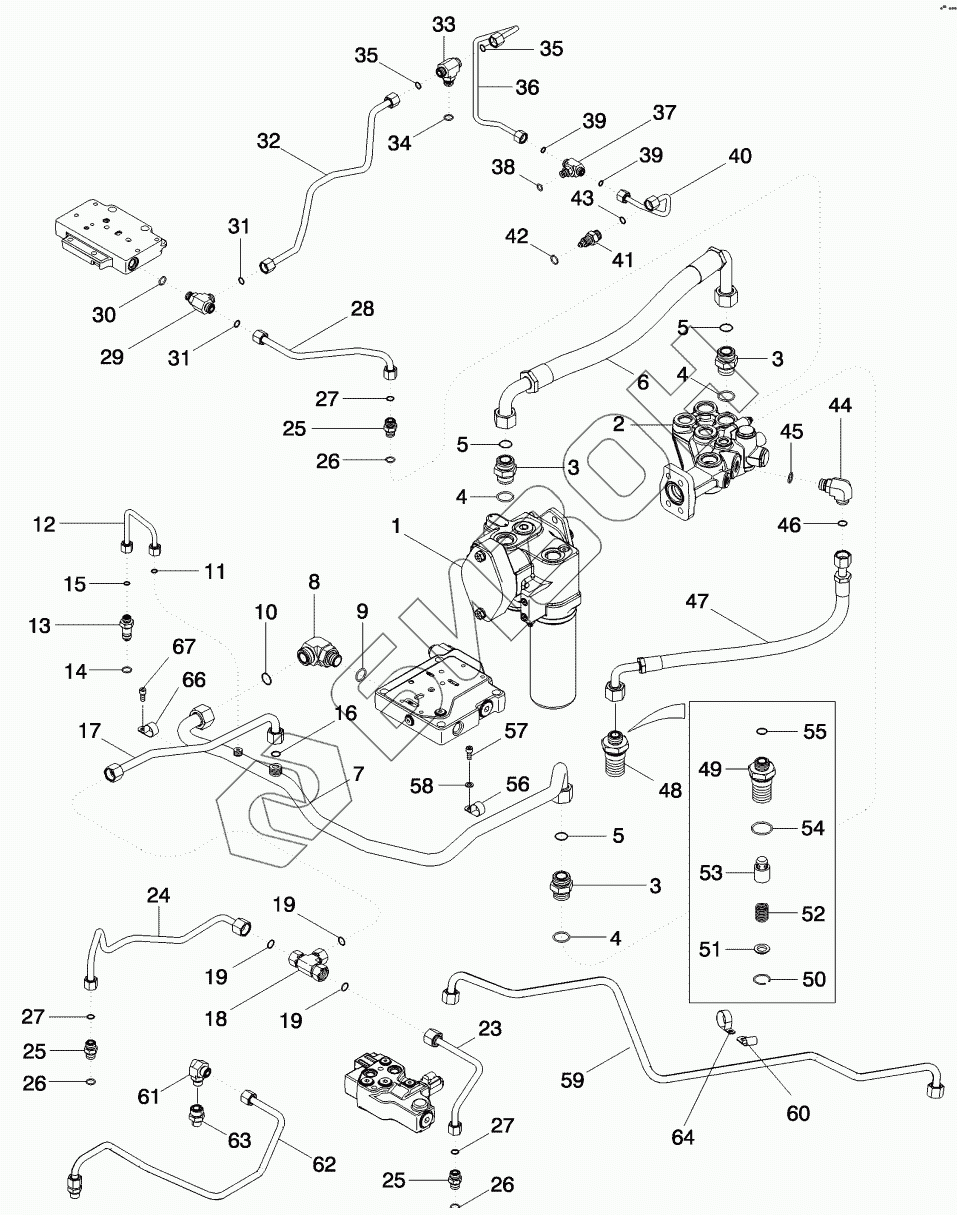

Графический каталог запасных частей к технике: CASE IH MX-305 Magnum. HYDRAULIC SYSTEM - TRANSMISSION LUBE
1
2
2
3
3
3
4
4
4
5
5
5
6
8
9
10
11
12
13
14
15
16
17
18
19
19
19
23
24
25
25
25
26
26
26
27
27
27
28
29
30
31
31
32
33
34
35
35
36
36
37
38
39
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
66
67
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 401363A3 | PUMP |
Загрузка ...
|
|
| 2 | 401600A1 | HEAD ASSY |
Загрузка ...
|
|
| 2 | 405409A1 | HEAD ASSY |
Загрузка ...
|
|
| 3 | 700-105 | CONNECTOR |
Загрузка ...
|
|
| 4 | 637-64296 | O-RING |
Загрузка ...
|
|
| 5 | 238-6021 | O-RING |
Загрузка ...
|
|
| 6 | 451064A1 | HOSE |
Загрузка ...
|
|
| 8 | 87010650 | ELBOW |
Загрузка ...
|
|
| 9 | 637-64236 | O-RING |
Загрузка ...
|
|
| 10 | 238-6021 | O-RING |
Загрузка ...
|
|
| 11 | 238-6014 | O-RING |
Загрузка ...
|
|
| 12 | 87319223 | TUBE ASSY |
Загрузка ...
|
|
| 13 | 87318672 | UNION |
Загрузка ...
|
|
| 14 | 237-6008 | O-RING |
Загрузка ...
|
|
| 15 | 238-6014 | O-RING |
Загрузка ...
|
|
| 16 | 238-6016 | O-RING |
Загрузка ...
|
|
| 17 | 87481992 | TUBE |
Загрузка ...
|
|
| 18 | 84989665 | TEE |
Загрузка ...
|
|
| 19 | 9992069 | O-RING |
Загрузка ...
|
|
| 23 | 87712715 | TUBE ASSY |
Загрузка ...
|
|
| 24 | 87481993 | TUBE |
Загрузка ...
|
|
| 25 | 700-102 | CONNECTOR |
Загрузка ...
|
|
| 26 | 637-63153 | O-RING |
Загрузка ...
|
|
| 27 | 238-6014 | O-RING |
Загрузка ...
|
|
| 28 | 451060A3 | TUBE ASSY |
Загрузка ...
|
|
| 29 | 86579702 | TEE |
Загрузка ...
|
|
| 30 | 637-63153 | O-RING |
Загрузка ...
|
|
| 31 | 238-6014 | O-RING |
Загрузка ...
|
|
| 32 | 437336A3 | TUBE ASSY |
Загрузка ...
|
|
| 33 | 86579710 | TEE |
Загрузка ...
|
|
| 34 | 637-63153 | O-RING |
Загрузка ...
|
|
| 35 | 238-6014 | O-RING |
Загрузка ...
|
|
| 36 | 87443736 | TUBE |
Загрузка ...
|
|
| 36 | 87443738 | TUBE |
Загрузка ...
|
|
| 37 | 700-401 | TEE |
Загрузка ...
|
|
| 38 | 637-63113 | O-RING |
Загрузка ...
|
|
| 39 | 238-6012 | O-RING |
Загрузка ...
|
|
| 40 | 282278A1 | PIPE |
Загрузка ...
|
|
| 41 | 93105C1 | UNION |
Загрузка ...
|
|
| 42 | 237-6008 | O-RING |
Загрузка ...
|
|
| 43 | 238-6014 | O-RING |
Загрузка ...
|
|
| 44 | 700-306 | ELBOW |
Загрузка ...
|
|
| 45 | 637-63193 | O-RING |
Загрузка ...
|
|
| 46 | 238-6016 | O-RING |
Загрузка ...
|
|
| 47 | 442847A1 | HOSE |
Загрузка ...
|
|
| 48 | 407616A2 | VALVE |
Загрузка ...
|
|
| 49 | 407615A2 | BODY |
Загрузка ...
|
|
| 50 | 107452A1 | CIRCLIP |
Загрузка ...
|
|
| 51 | 107456A1 | WASHER |
Загрузка ...
|
|
| 52 | 431858A1 | SPRING |
Загрузка ...
|
|
| 53 | NSS | NOT SERVICED SEPARATELY |
Загрузка ...
|
|
| 54 | 637-64386 | O-RING |
Загрузка ...
|
|
| 55 | 238-6018 | O-RING |
Загрузка ...
|
|
| 56 | 515-22254 | CLAMP |
Загрузка ...
|
|
| 57 | 864-8020 | SCREW |
Загрузка ...
|
|
| 58 | 895-11008 | WASHER |
Загрузка ...
|
|
| 59 | 87719976 | TUBE ASSY |
Загрузка ...
|
|
| 60 | 515-25159 | CLAMP |
Загрузка ...
|
|
| 61 | 86579691 | ELBOW |
Загрузка ...
|
|
| 62 | 87481994 | TUBE |
Загрузка ...
|
|
| 63 | 87705892 | CONNECTOR |
Загрузка ...
|
|
| 64 | 515-22349 | CLAMP |
Загрузка ...
|
|
| 66 | 515-22159 | CLAMP |
Загрузка ...
|
|
| 67 | 614-8020 | BOLT |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
