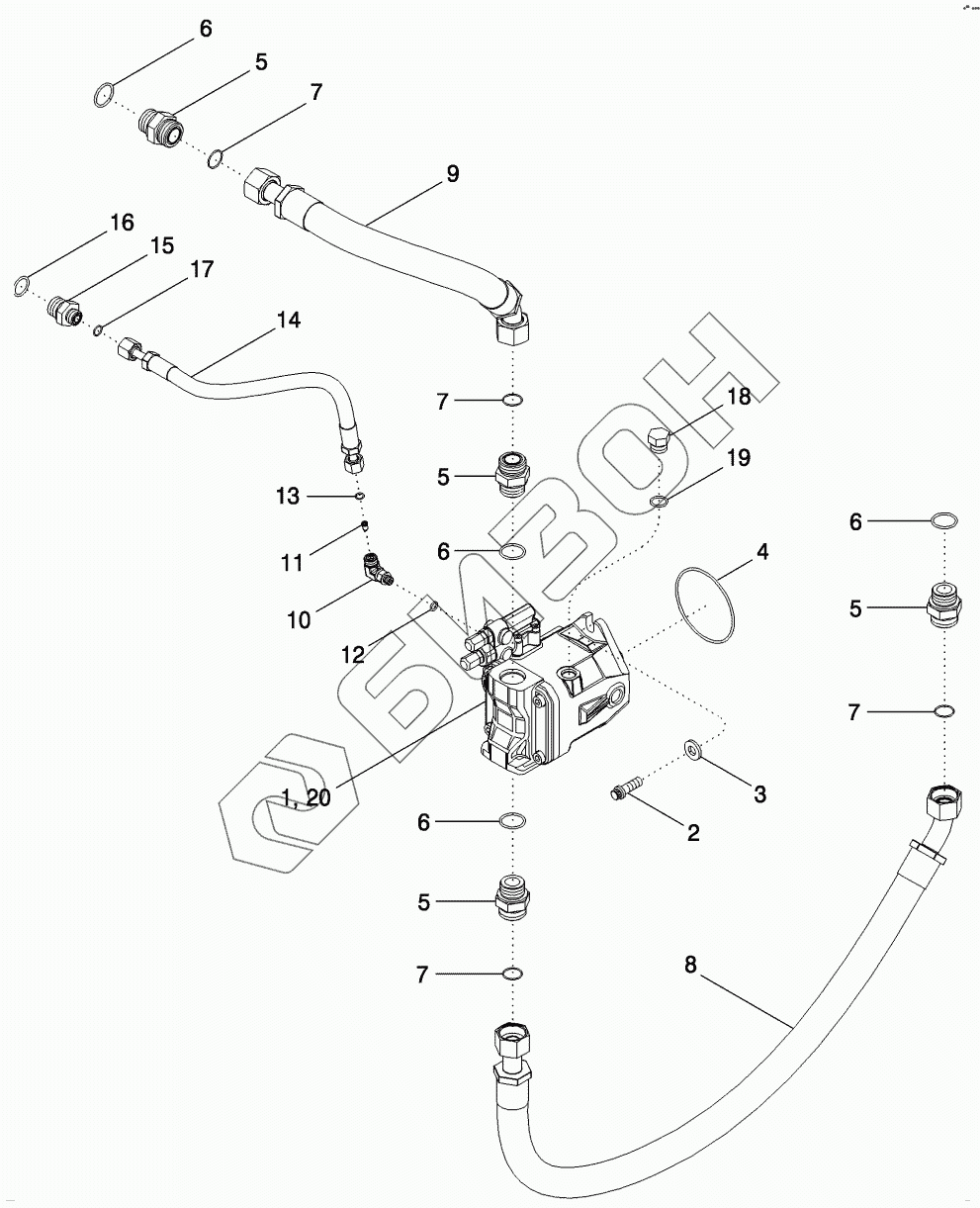

Графический каталог запасных частей к технике: CASE IH MX-305 Magnum. HYDRAULIC SYSTEM - TWINFLOW PUMP

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
5
5
5
6
6
6
6
7
7
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 87538170 PUMP
Загрузка ...
2 87016488 SCREW
Загрузка ...
3 87016612 WASHER
Загрузка ...
4 274296 O-RING
Загрузка ...
5 86580179 CONNECTOR
Загрузка ...
6 86639046 O-RING
Загрузка ...
7 9824050 O-RING
Загрузка ...
8 405503A1 HOSE ASSY
Загрузка ...
9 413353A2 HOSE ASSY
Загрузка ...
10 451226A1 ELBOW
Загрузка ...
11 133519C1 SCREEN
Загрузка ...
12 86598098 O-RING
Загрузка ...
13 9993141 O-RING
Загрузка ...
14 86985156 HOSE
Загрузка ...
15 86597761 CONNECTOR
Загрузка ...
16 86598103 O-RING
Загрузка ...
17 9992298 O-RING
Загрузка ...
18 87030025 PLUG
Загрузка ...
19 87526201 SEAL
Загрузка ...
20 87489367 KIT
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
