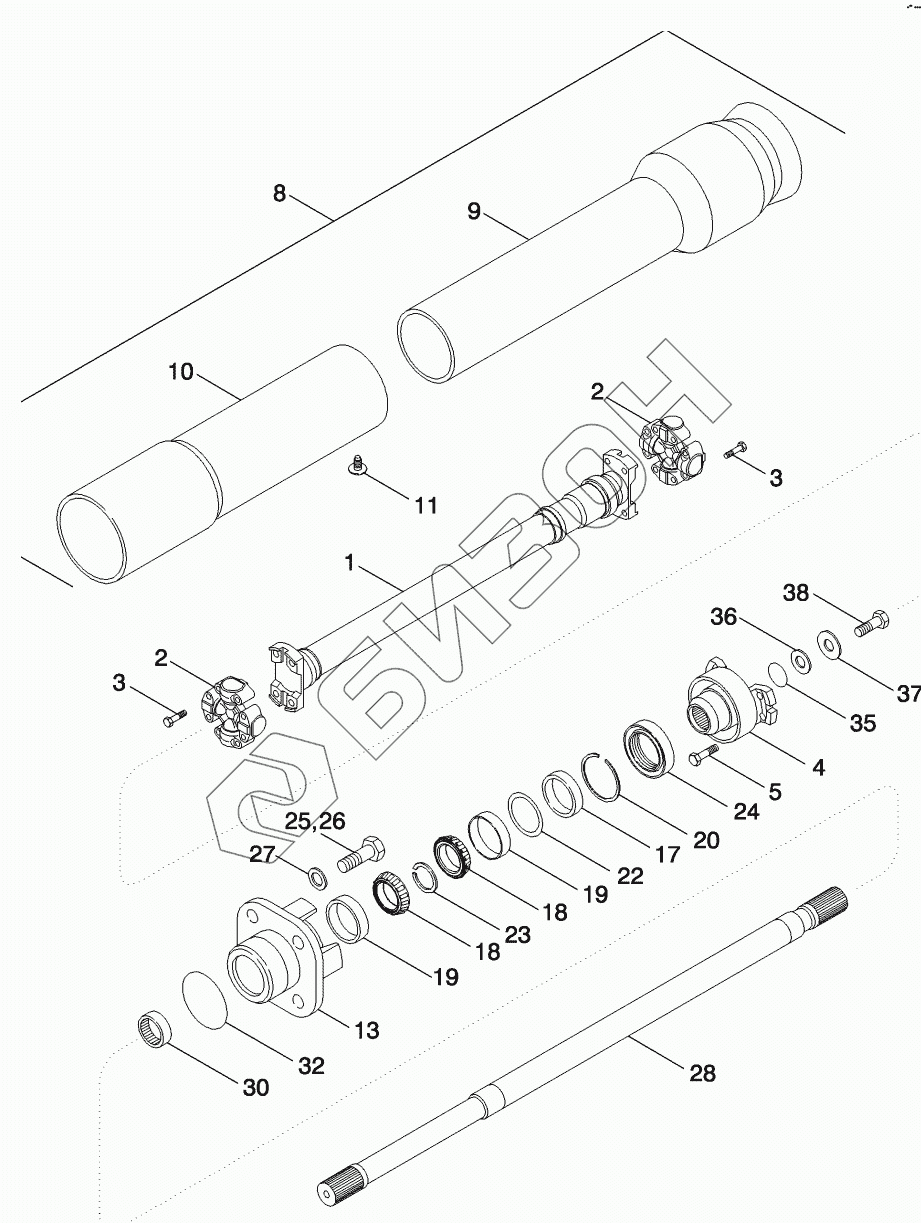

Графический каталог запасных частей к технике: CASE IH MX-305 Magnum. MFD AXLE - DRIVE SHAFT
1
1
2
2
2
3
3
4
4
5
8
8
9
10
11
13
17
18
18
19
19
20
22
22
22
22
22
23
24
25
26
27
28
30
32
35
36
36
36
36
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 87643648 | SHAFT |
Загрузка ...
|
|
| 1 | 258853A2 | SHAFT |
Загрузка ...
|
|
| 2 | 258854A2 | SPIDER |
Загрузка ...
|
|
| 2 | 259076A2 | SPIDER |
Загрузка ...
|
|
| 3 | 828-10045 | BOLT |
Загрузка ...
|
|
| 4 | 258855A1 | YOKE |
Загрузка ...
|
|
| 4 | 87663540 | YOKE |
Загрузка ...
|
|
| 5 | 828-10045 | BOLT |
Загрузка ...
|
|
| 8 | 441554A2 | SHIELD |
Загрузка ...
|
|
| 8 | 87720204 | SHIELD |
Загрузка ...
|
|
| 9 | NSS | NOT SERVICED SEPARATELY |
Загрузка ...
|
|
| 10 | NSS | NOT SERVICED SEPARATELY |
Загрузка ...
|
|
| 11 | 93199C1 | FASTENER |
Загрузка ...
|
|
| 13 | 199922A2 | CAGE |
Загрузка ...
|
|
| 17 | 199923A1 | SPACER |
Загрузка ...
|
|
| 18 | 235519A1 | BEARING |
Загрузка ...
|
|
| 19 | 235521A1 | BEARING SET |
Загрузка ...
|
|
| 20 | 199981A1 | RING |
Загрузка ...
|
|
| 22 | 222675A1 | SHIM |
Загрузка ...
|
|
| 22 | 199929A1 | SHIM |
Загрузка ...
|
|
| 22 | 199927A1 | SHIM |
Загрузка ...
|
|
| 22 | 249528A1 | SHIM |
Загрузка ...
|
|
| 22 | 199928A1 | SHIM |
Загрузка ...
|
|
| 23 | 222732A1 | RING |
Загрузка ...
|
|
| 24 | 226851A1 | SEAL |
Загрузка ...
|
|
| 25 | 628-20060 | BOLT |
Загрузка ...
|
|
| 26 | 828-20150 | BOLT |
Загрузка ...
|
|
| 27 | 896-12020 | WASHER |
Загрузка ...
|
|
| 28 | 87425393 | SHAFT |
Загрузка ...
|
|
| 30 | 205369R91 | BEARING |
Загрузка ...
|
|
| 32 | 238-5043 | O-RING |
Загрузка ...
|
|
| 35 | 238-5220 | O-RING |
Загрузка ...
|
|
| 36 | 337680A1 | SHIM |
Загрузка ...
|
|
| 36 | 222674A1 | SHIM |
Загрузка ...
|
|
| 36 | 222000A1 | SHIM |
Загрузка ...
|
|
| 36 | 222001A1 | SHIM |
Загрузка ...
|
|
| 36 | 222002A1 | SHIM |
Загрузка ...
|
|
| 37 | 221943A1 | WASHER |
Загрузка ...
|
|
| 38 | 628-16050 | BOLT |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
