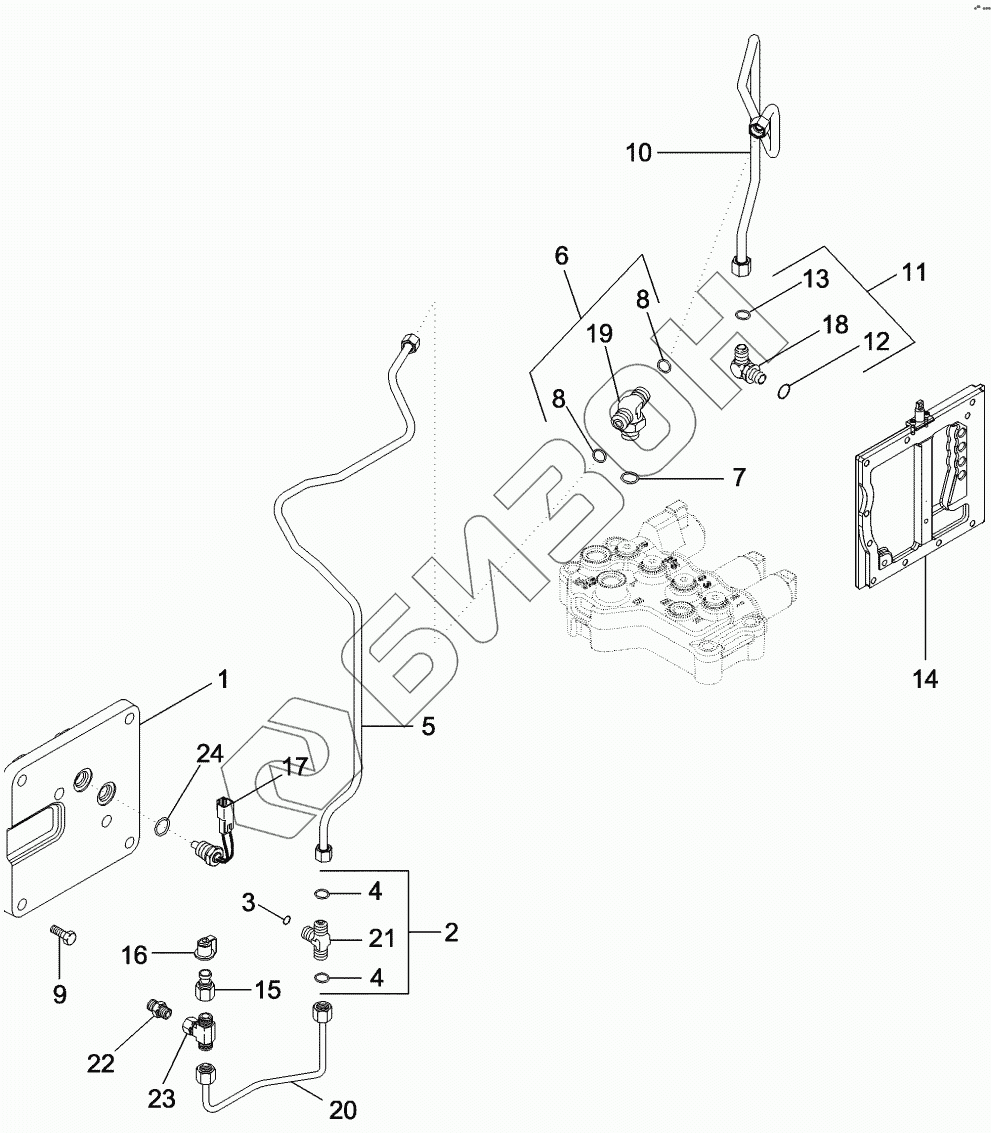

Графический каталог запасных частей к технике: CASE IH MX-305 Magnum. PARK BRAKE - HYDRAULIC SYSTEM

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 87327182 COVER
Загрузка ...
2 87312674 VALVE
Загрузка ...
3 637-63153 O-RING
Загрузка ...
4 238-6014 O-RING
Загрузка ...
5 433595A3 TUBE ASSY
Загрузка ...
6 700-402 TEE
Загрузка ...
7 637-63153 O-RING
Загрузка ...
8 238-6014 O-RING
Загрузка ...
9 628-10030 BOLT
Загрузка ...
10 448220A1 TUBE ASSY
Загрузка ...
11 700-326 ELBOW
Загрузка ...
12 637-63193 O-RING
Загрузка ...
13 238-6014 O-RING
Загрузка ...
14 87433653 PLATE ASSY
Загрузка ...
15 322529A1 COUPLING
Загрузка ...
16 143349A1 DUST CAP
Загрузка ...
17 87521424 SENDER
Загрузка ...
18 NSS NOT SERVICED SEPARATELY
Загрузка ...
19 NSS NOT SERVICED SEPARATELY
Загрузка ...
20 87441296 TUBE
Загрузка ...
21 NSS NOT SERVICED SEPARATELY
Загрузка ...
22 201-102 CONNECTOR
Загрузка ...
23 701-411 TEE
Загрузка ...
24 86639042 O-RING
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
