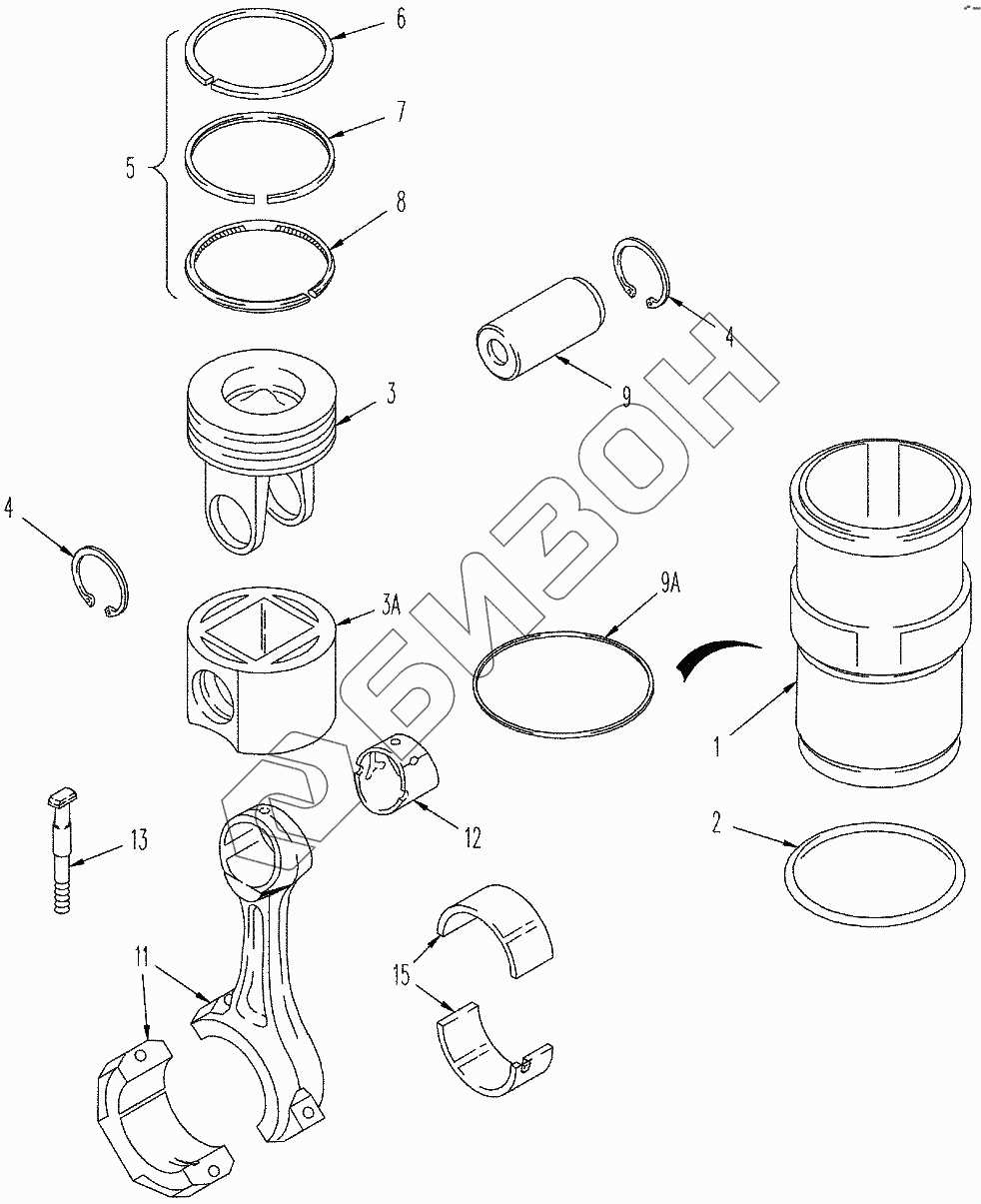

Графический каталог запасных частей к технике: CASE IH MX-305 Magnum. PISTONS AND CONNECTING RODS
1
1
2
3
3
3A
3A
4
4
5
6
6
7
7
8
8
9
9
9A
9A
9A
9A
9A
11
12
13
15
15
15
15
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 87356567 | 87356567 | PISTON |
Загрузка ...
|
|
| 87685905 | 87685905 | PISTON |
Загрузка ...
|
|
| 87546493 | 87546493 | KIT |
Загрузка ...
|
|
| 1 | J948095 | SLEEVE CYLINDER |
Загрузка ...
|
|
| 2 | J907177 | O-RING |
Загрузка ...
|
|
| 87356533 | 87356533 | KIT |
Загрузка ...
|
|
| 87685890 | 87685890 | KIT |
Загрузка ...
|
|
| 3 | NSS | NOT SERVICED SEPARATELY |
Загрузка ...
|
|
| 3 | NSS | NOT SERVICED SEPARATELY |
Загрузка ...
|
|
| 3A | NSS | NOT SERVICED SEPARATELY |
Загрузка ...
|
|
| 3A | NSS | NOT SERVICED SEPARATELY |
Загрузка ...
|
|
| 4 | 100-21175 | RING |
Загрузка ...
|
|
| 4 | 100-21175 | RING |
Загрузка ...
|
|
| 5 | 87343194 | KIT |
Загрузка ...
|
|
| 6 | NSS | NOT SERVICED SEPARATELY |
Загрузка ...
|
|
| 6 | NSS | NOT SERVICED SEPARATELY |
Загрузка ...
|
|
| 7 | NSS | NOT SERVICED SEPARATELY |
Загрузка ...
|
|
| 7 | NSS | NOT SERVICED SEPARATELY |
Загрузка ...
|
|
| 8 | NSS | NOT SERVICED SEPARATELY |
Загрузка ...
|
|
| 8 | NSS | NOT SERVICED SEPARATELY |
Загрузка ...
|
|
| 9 | 87342670 | PIN |
Загрузка ...
|
|
| 9 | 87342670 | PIN |
Загрузка ...
|
|
| 9A | J924445 | SHIM |
Загрузка ...
|
|
| 9A | J924446 | SHIM |
Загрузка ...
|
|
| 9A | J924447 | SHIM |
Загрузка ...
|
|
| 9A | J924448 | SHIM |
Загрузка ...
|
|
| 9A | J924449 | SHIM |
Загрузка ...
|
|
| 87356548 | 87356548 | ROD |
Загрузка ...
|
|
| NSS | NSS | NOT SERVICED SEPARATELY |
Загрузка ...
|
|
| 87356732 | 87356732 | REMAN-ROD CONNECTING |
Загрузка ...
|
|
| 87356735 | 87356735 | CORE-ROD CONNECTING |
Загрузка ...
|
|
| 11 | NSS | NOT SERVICED SEPARATELY |
Загрузка ...
|
|
| 12 | 87687031 | BUSHING |
Загрузка ...
|
|
| 13 | J944679 | BOLT |
Загрузка ...
|
|
| 15 | 87356776 | KIT |
Загрузка ...
|
|
| 15 | 87356813 | KIT |
Загрузка ...
|
|
| 15 | 87356833 | KIT |
Загрузка ...
|
|
| 15 | 87356848 | KIT |
Загрузка ...
|
|
| 15 | 87356862 | KIT |
Загрузка ...
|
|
| 16 | 87308050 | GASKET |
Загрузка ...
|
|
| 17 | 87344132 | GASKET |
Загрузка ...
|
|
| 18 | 87447959 | GASKET |
Загрузка ...
|
