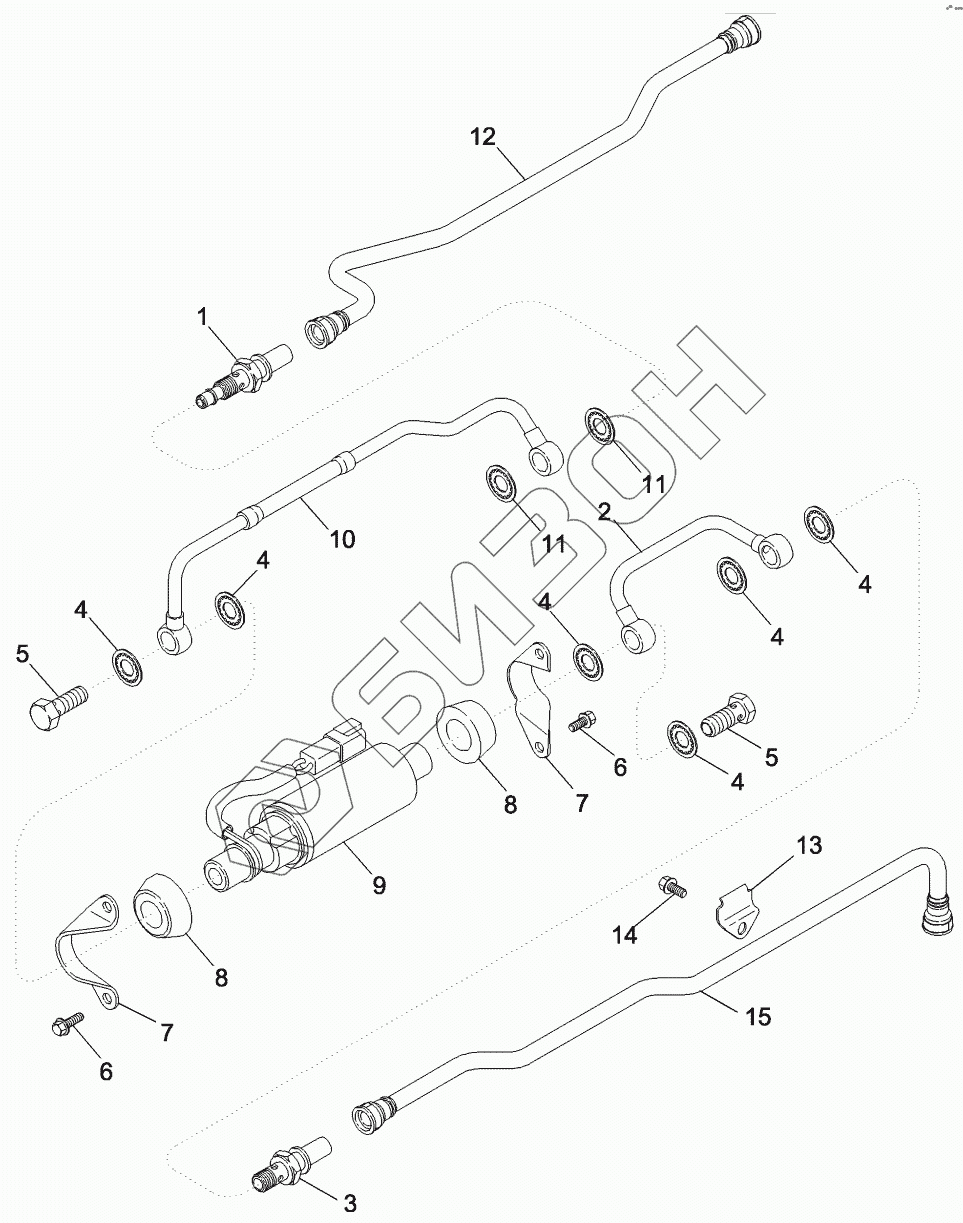

Графический каталог запасных частей к технике: CASE IH MX-305 Magnum. PUMP, FUEL TRANSFER

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
4
4
4
4
4
5
5
6
6
7
7
8
8
9
10
11
11
12
13
14
15
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 87346904 VALVE
Загрузка ...
2 87346902 TUBE ASSY
Загрузка ...
3 87346936 ADAPTER
Загрузка ...
4 87346600 WASHER
Загрузка ...
5 J903035 BOLT
Загрузка ...
6 845-6015 BOLT
Загрузка ...
7 87346733 BRACKET
Загрузка ...
8 87346917 ISOLATOR
Загрузка ...
9 87346909 PUMP
Загрузка ...
10 87346734 TUBE ASSY
Загрузка ...
11 87417767 WASHER
Загрузка ...
12 87339066 TUBE ASSY
Загрузка ...
13 87339057 BRACKET
Загрузка ...
14 J925883 SCREW
Загрузка ...
15 87339061 TUBE ASSY
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
