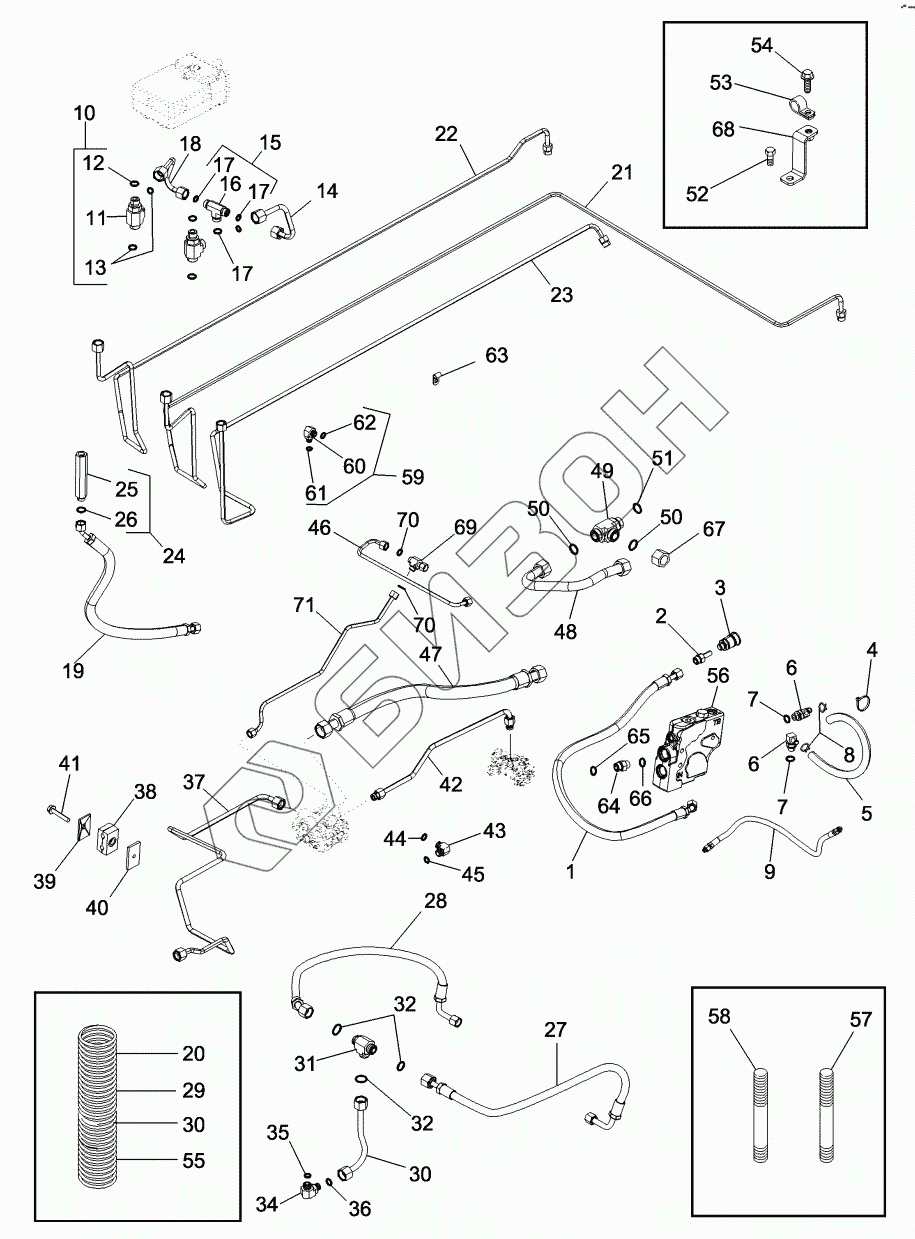

Графический каталог запасных частей к технике: CASE IH MX-305 Magnum. TRAILER BRAKES - HYDRAULIC - ACCUGUIDE
1
2
3
4
5
6
6
7
7
8
9
10
11
12
13
14
15
16
17
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
30
31
32
32
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
70
71
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 87337403 | HOSE |
Загрузка ...
|
|
| 2 | 1975266C1 | CONNECTOR |
Загрузка ...
|
|
| 3 | 3131463R91 | BREAKER POINTS |
Загрузка ...
|
|
| 4 | L11541 | CABLE TIE |
Загрузка ...
|
|
| 5 | 87365235 | HOSE |
Загрузка ...
|
|
| 6 | 87312846 | ELBOW |
Загрузка ...
|
|
| 7 | 637-63153 | O-RING |
Загрузка ...
|
|
| 8 | 214-1408 | CLAMP |
Загрузка ...
|
|
| 9 | 87442945 | HOSE |
Загрузка ...
|
|
| 10 | 700-412 | TEE |
Загрузка ...
|
|
| 11 | NSS | NOT SERVICED SEPARATELY |
Загрузка ...
|
|
| 12 | 14437985 | O-RING |
Загрузка ...
|
|
| 13 | 70923841 | O-RING |
Загрузка ...
|
|
| 14 | 87348655 | TUBE ASSY |
Загрузка ...
|
|
| 15 | 86991302 | VALVE |
Загрузка ...
|
|
| 16 | NSS | NOT SERVICED SEPARATELY |
Загрузка ...
|
|
| 17 | 238-6012 | O-RING |
Загрузка ...
|
|
| 18 | 87348656 | TUBE ASSY |
Загрузка ...
|
|
| 19 | 87549263 | HOSE |
Загрузка ...
|
|
| 20 | 87443446 | CONDUIT |
Загрузка ...
|
|
| 21 | 87363337 | TUBE ASSY |
Загрузка ...
|
|
| 22 | 87348665 | TUBE ASSY |
Загрузка ...
|
|
| 23 | 87363345 | TUBE ASSY |
Загрузка ...
|
|
| 24 | 86988933 | CONNECTOR |
Загрузка ...
|
|
| 25 | NSS | NOT SERVICED SEPARATELY |
Загрузка ...
|
|
| 26 | 238-6012 | O-RING |
Загрузка ...
|
|
| 27 | 87448971 | HOSE |
Загрузка ...
|
|
| 28 | 87448974 | HOSE |
Загрузка ...
|
|
| 29 | 87451399 | CONDUIT |
Загрузка ...
|
|
| 30 | 87318281 | CONDUIT |
Загрузка ...
|
|
| 31 | 701-415 | TEE |
Загрузка ...
|
|
| 32 | 238-6016 | O-RING |
Загрузка ...
|
|
| 33 | 87435660 | TUBE ASSY |
Загрузка ...
|
|
| 34 | 700-306 | ELBOW |
Загрузка ...
|
|
| 35 | 637-63193 | O-RING |
Загрузка ...
|
|
| 36 | 238-6016 | O-RING |
Загрузка ...
|
|
| 37 | 87367650 | TUBE ASSY |
Загрузка ...
|
|
| 38 | 1546024C1 | CLAMP |
Загрузка ...
|
|
| 39 | 384870A1 | PLATE |
Загрузка ...
|
|
| 40 | 384871A1 | PLATE |
Загрузка ...
|
|
| 41 | 844-8045 | BOLT |
Загрузка ...
|
|
| 42 | 87717748 | TUBE |
Загрузка ...
|
|
| 43 | 700-304 | ELBOW |
Загрузка ...
|
|
| 44 | 238-6012 | O-RING |
Загрузка ...
|
|
| 45 | 637-63113 | O-RING |
Загрузка ...
|
|
| 46 | 87625086 | TUBE ASSY |
Загрузка ...
|
|
| 47 | 87655554 | HOSE ASSY |
Загрузка ...
|
|
| 48 | 87659135 | TUBE ASSY |
Загрузка ...
|
|
| 49 | 700-407 | TEE |
Загрузка ...
|
|
| 50 | 238-6021 | O-RING |
Загрузка ...
|
|
| 51 | 637-64296 | O-RING |
Загрузка ...
|
|
| 52 | 844-10016 | BOLT |
Загрузка ...
|
|
| 53 | 515-23206 | CLAMP |
Загрузка ...
|
|
| 54 | 844-8020 | BOLT |
Загрузка ...
|
|
| 55 | 87451398 | CONDUIT |
Загрузка ...
|
|
| 56 | 87740546 | VALVE |
Загрузка ...
|
|
| 57 | 87418091 | STUD |
Загрузка ...
|
|
| 58 | 87445565 | STUD |
Загрузка ...
|
|
| 59 | 86579691 | ELBOW |
Загрузка ...
|
|
| 60 | NSS | NOT SERVICED SEPARATELY |
Загрузка ...
|
|
| 61 | 9992298 | O-RING |
Загрузка ...
|
|
| 62 | 86598101 | O-RING |
Загрузка ...
|
|
| 63 | 515-2295 | CLAMP |
Загрузка ...
|
|
| 64 | 700-166 | CONNECTOR |
Загрузка ...
|
|
| 65 | 238-6021 | O-RING |
Загрузка ...
|
|
| 66 | 637-64236 | O-RING |
Загрузка ...
|
|
| 67 | 701-901 | CAP |
Загрузка ...
|
|
| 68 | 86985195 | BRACKET |
Загрузка ...
|
|
| 69 | 701-422 | TEE |
Загрузка ...
|
|
| 70 | 238-6012 | O-RING |
Загрузка ...
|
|
| 71 | 87620393 | TUBE ASSY |
Загрузка ...
|
