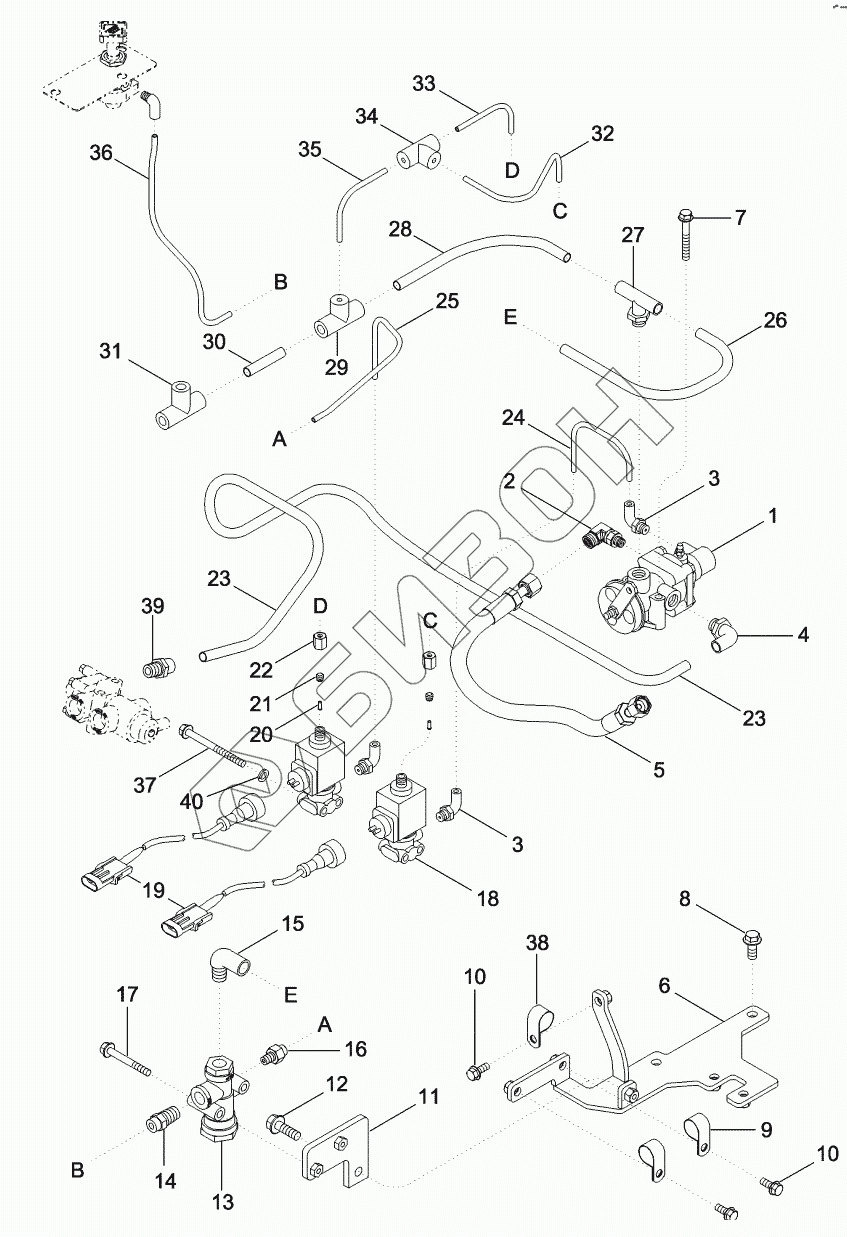

Графический каталог запасных частей к технике: CASE IH MX-305 Magnum. TRAILER BRAKES - PNEUMATIC, VALVES
1
2
3
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 224360A1 | VALVE |
Загрузка ...
|
|
| 2 | 86984486 | ELBOW |
Загрузка ...
|
|
| 3 | 442927A1 | ELBOW |
Загрузка ...
|
|
| 4 | 442928A1 | ELBOW |
Загрузка ...
|
|
| 5 | 87442945 | HOSE |
Загрузка ...
|
|
| 6 | 86987547 | BRACKET |
Загрузка ...
|
|
| 7 | 844-8060 | BOLT |
Загрузка ...
|
|
| 8 | 844-10025 | BOLT |
Загрузка ...
|
|
| 9 | 515-23238 | CLAMP |
Загрузка ...
|
|
| 10 | 844-8020 | BOLT |
Загрузка ...
|
|
| 11 | 87411914 | PLATE |
Загрузка ...
|
|
| 12 | 844-8025 | BOLT |
Загрузка ...
|
|
| 13 | 87423207 | VALVE |
Загрузка ...
|
|
| 14 | 87411427 | FITTING |
Загрузка ...
|
|
| 15 | 87411442 | ELBOW |
Загрузка ...
|
|
| 16 | 87411443 | FITTING |
Загрузка ...
|
|
| 17 | 844-6050 | BOLT |
Загрузка ...
|
|
| 18 | 1531984C1 | VALVE |
Загрузка ...
|
|
| 19 | 327970A1 | PLUG |
Загрузка ...
|
|
| 20 | 1531863C1 | SLEEVE |
Загрузка ...
|
|
| 21 | 3138533R1 | SLEEVE |
Загрузка ...
|
|
| 22 | 3138527R1 | NUT |
Загрузка ...
|
|
| 23 | 87411893 | HOSE |
Загрузка ...
|
|
| 24 | 86985948 | HOSE |
Загрузка ...
|
|
| 25 | 86985949 | HOSE |
Загрузка ...
|
|
| 26 | 87411885 | HOSE |
Загрузка ...
|
|
| 27 | 87411428 | TEE |
Загрузка ...
|
|
| 28 | 86985944 | HOSE |
Загрузка ...
|
|
| 29 | 442926A1 | TEE |
Загрузка ...
|
|
| 30 | 86985943 | HOSE |
Загрузка ...
|
|
| 31 | 442925A1 | TEE |
Загрузка ...
|
|
| 32 | 87456292 | HOSE |
Загрузка ...
|
|
| 33 | 86985947 | HOSE |
Загрузка ...
|
|
| 34 | 86987467 | TEE |
Загрузка ...
|
|
| 35 | 86985946 | HOSE |
Загрузка ...
|
|
| 36 | 87422504 | HOSE |
Загрузка ...
|
|
| 37 | 814-8100 | BOLT |
Загрузка ...
|
|
| 38 | 515-23159 | CLAMP |
Загрузка ...
|
|
| 39 | 87411879 | UNION |
Загрузка ...
|
|
| 40 | 892-11008 | LOCK WASHER |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
