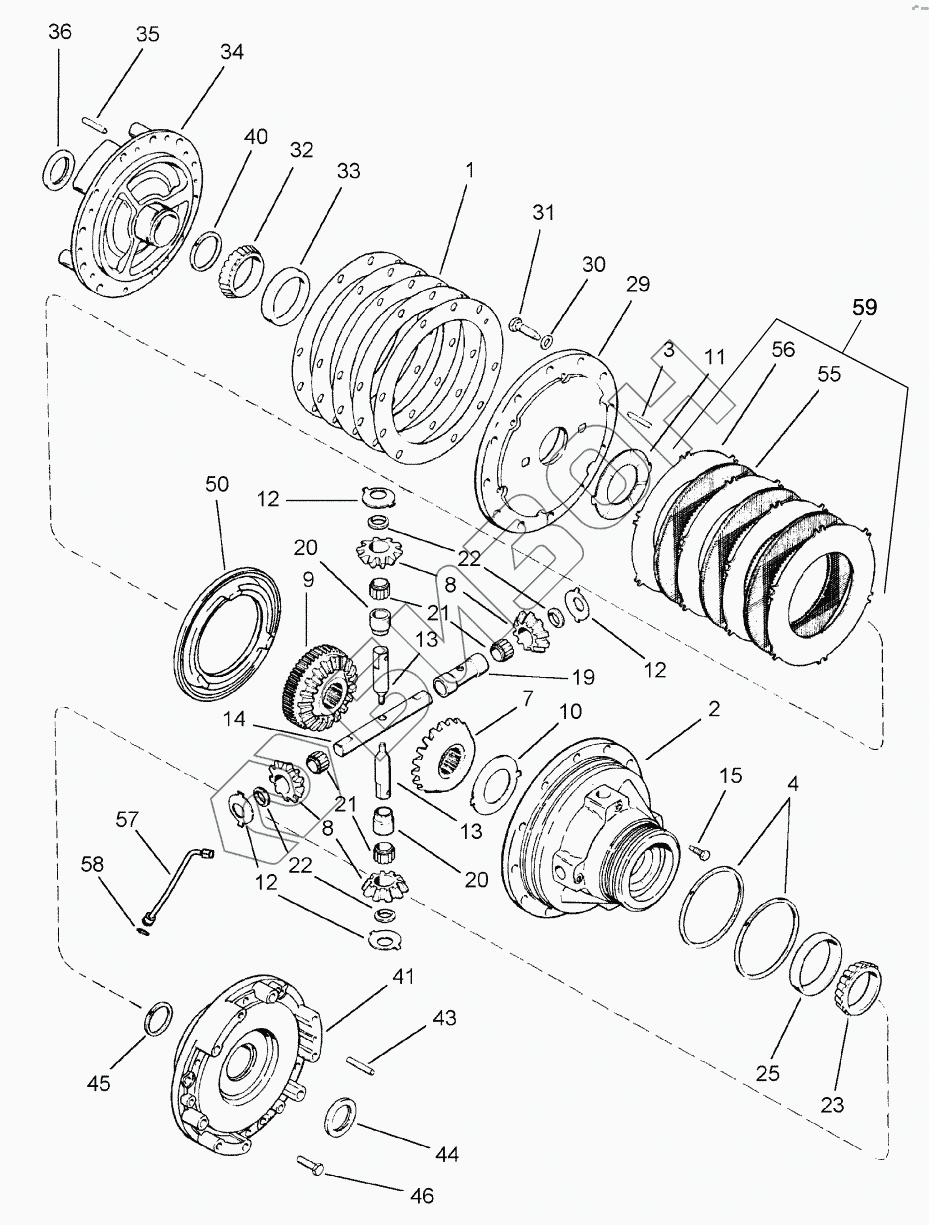

Графический каталог запасных частей к технике: CASE IH MX-305 Magnum. TRANSMISSION - DIFFERENTIA
1
1
1
1
1
2
2
3
4
7
8
8
9
10
11
12
12
12
13
13
14
15
19
20
20
21
21
22
22
23
25
29
29
30
31
32
33
34
35
36
40
41
43
44
45
46
46
50
55
55
56
56
57
58
59
59
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 120512C2 | SHIM |
Загрузка ...
|
|
| 1 | 120513C2 | SHIM |
Загрузка ...
|
|
| 1 | 120511C2 | SHIM |
Загрузка ...
|
|
| 1 | 120509C2 | SHIM |
Загрузка ...
|
|
| 1 | 120510C2 | SHIM |
Загрузка ...
|
|
| 2 | 229594A1 | CAGE |
Загрузка ...
|
|
| 2 | 87366283 | CASE |
Загрузка ...
|
|
| 3 | 137023A1 | DOWEL |
Загрузка ...
|
|
| 4 | 148939C1 | SEAL |
Загрузка ...
|
|
| 7 | 1259633C3 | GEAR |
Загрузка ...
|
|
| 8 | 92905C1 | PINION |
Загрузка ...
|
|
| 9 | 1259634C3 | PINION |
Загрузка ...
|
|
| 10 | 227116A2 | WASHER |
Загрузка ...
|
|
| 11 | 227117A2 | WASHER |
Загрузка ...
|
|
| 12 | 92718C2 | WASHER |
Загрузка ...
|
|
| 13 | 92906C1 | SHAFT |
Загрузка ...
|
|
| 14 | 92907C1 | SHAFT |
Загрузка ...
|
|
| 15 | 1997421C1 | BOLT |
Загрузка ...
|
|
| 19 | 1289349C1 | SPACER |
Загрузка ...
|
|
| 20 | 1289350C1 | SPACER |
Загрузка ...
|
|
| 21 | 1270697C1 | NEEDLE |
Загрузка ...
|
|
| 22 | 1289348C1 | RING |
Загрузка ...
|
|
| 23 | 622336C1 | BEARING |
Загрузка ...
|
|
| 25 | A63171 | BEARING |
Загрузка ...
|
|
| 29 | 229593A1 | COVER |
Загрузка ...
|
|
| 29 | 87536471 | COVER |
Загрузка ...
|
|
| 30 | 896-11016 | WASHER |
Загрузка ...
|
|
| 31 | 828-16055 | BOLT |
Загрузка ...
|
|
| 32 | 67250C1 | BEARING |
Загрузка ...
|
|
| 33 | 67251C1 | BEARING |
Загрузка ...
|
|
| 34 | 120503C2 | RETAINER |
Загрузка ...
|
|
| 35 | 136433A1 | DOWEL |
Загрузка ...
|
|
| 36 | 139059C1 | SEAL |
Загрузка ...
|
|
| 40 | 139060C2 | RING |
Загрузка ...
|
|
| 41 | 1997369C2 | RETAINER |
Загрузка ...
|
|
| 43 | 136433A1 | DOWEL |
Загрузка ...
|
|
| 44 | 139059C1 | SEAL |
Загрузка ...
|
|
| 45 | 139060C2 | RING |
Загрузка ...
|
|
| 46 | 613-16040 | BOLT |
Загрузка ...
|
|
| 46 | 613-16045 | BOLT |
Загрузка ...
|
|
| 50 | 1997422C1 | PISTON |
Загрузка ...
|
|
| 55 | 120679C1 | PLATE |
Загрузка ...
|
|
| 55 | 120679C1 | PLATE |
Загрузка ...
|
|
| 56 | 92915C1 | PLATE |
Загрузка ...
|
|
| 56 | 87452270 | PLATE |
Загрузка ...
|
|
| 57 | 409738A1 | TUBE |
Загрузка ...
|
|
| 58 | 238-5115 | O-RING |
Загрузка ...
|
|
| 59 | 94668C1 | PLATE |
Загрузка ...
|
|
| 59 | 87326162 | KIT |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
