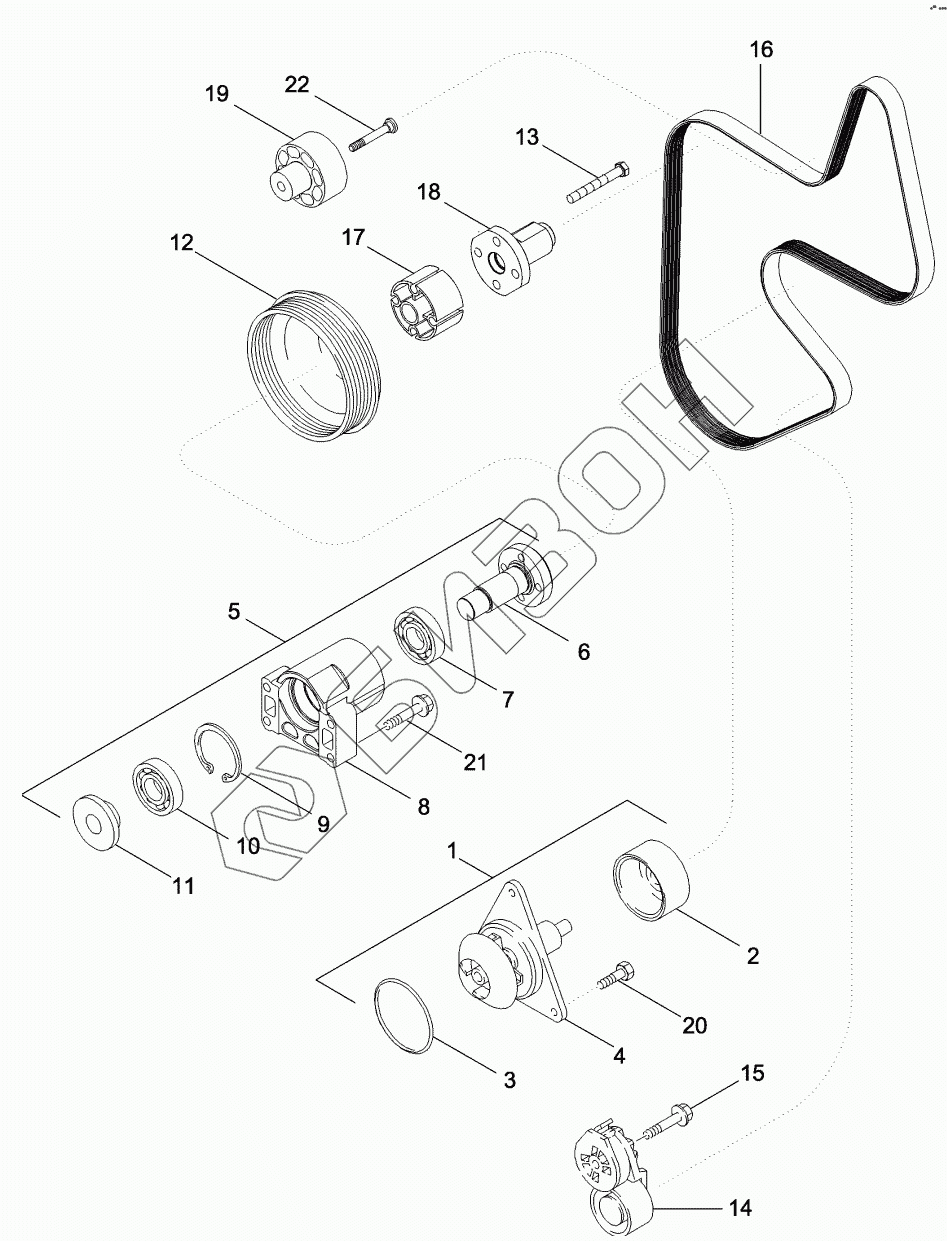

Графический каталог запасных частей к технике: CASE IH MX-305 Magnum. WATER PUMP SYSTEM

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
11
12
12
13
14
15
16
16
17
18
19
19
20
21
22
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 87453208 PUMP
Загрузка ...
2 NSS NOT SERVICED SEPARATELY
Загрузка ...
3 238-5244 O-RING
Загрузка ...
4 NSS NOT SERVICED SEPARATELY
Загрузка ...
5 87408931 SUPPORT
Загрузка ...
6 J934104 HUB
Загрузка ...
7 NSS NOT SERVICED SEPARATELY
Загрузка ...
8 NSS NOT SERVICED SEPARATELY
Загрузка ...
9 100-21244 RING
Загрузка ...
10 J933440 BEARING
Загрузка ...
11 J931016 RETAINER
Загрузка ...
12 J914462 PULLEY
Загрузка ...
12 J926855 PULLEY
Загрузка ...
13 844-10085 BOLT
Загрузка ...
14 87345929 TENSIONER
Загрузка ...
15 J282433 BOLT
Загрузка ...
16 87441267 BELT
Загрузка ...
16 87441268 BELT
Загрузка ...
17 A184546 SPACER
Загрузка ...
18 87456345 SHAFT
Загрузка ...
19 87395364 PULLEY
Загрузка ...
19 87395363 PULLEY ASSY
Загрузка ...
20 J934054 BOLT
Загрузка ...
21 854-10050 BOLT
Загрузка ...
22 87380501 BOLT
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
