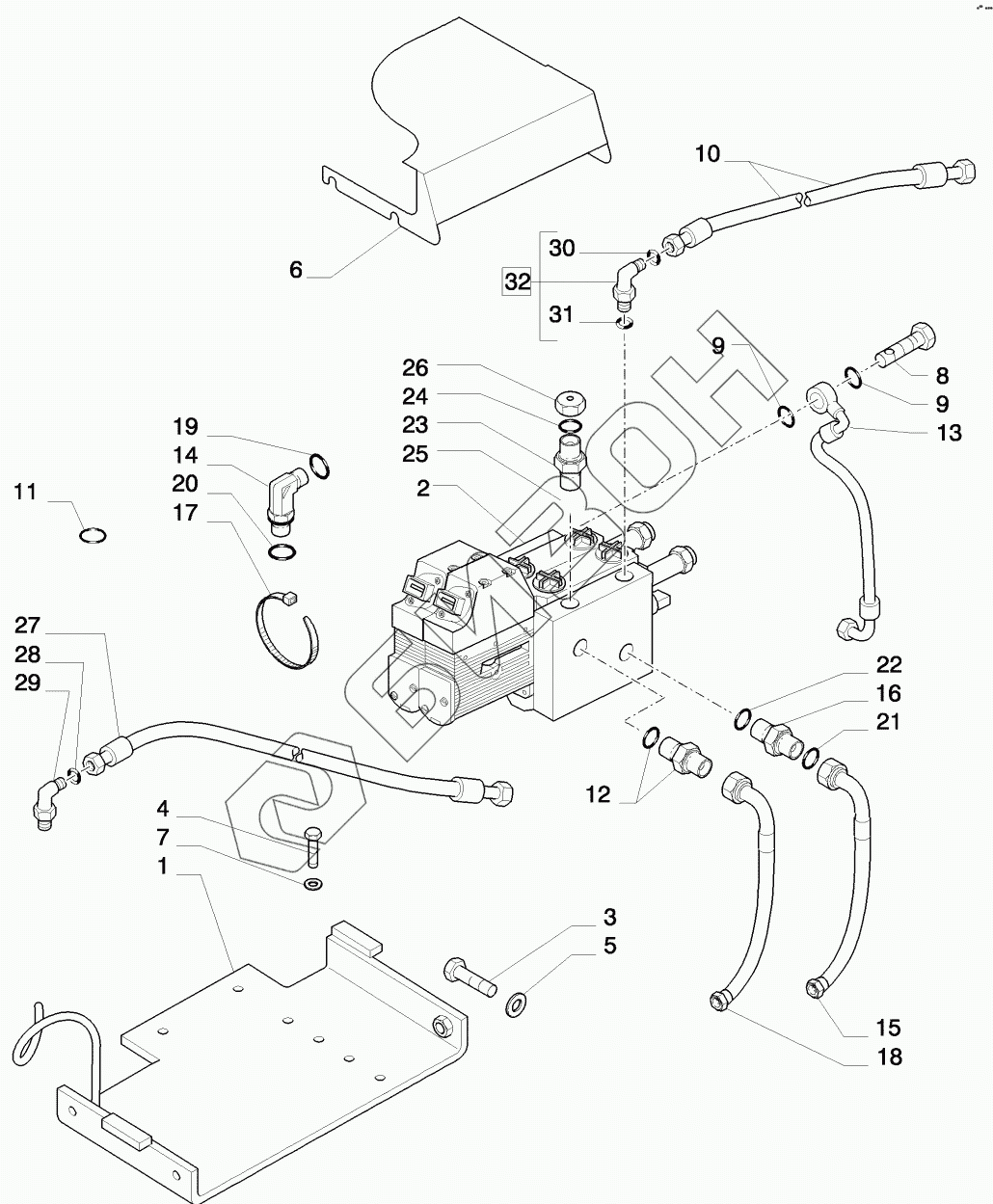

Графический каталог запасных частей к технике: CASE IH Puma-210. ELECTRONIC MID MOUNTED VALVES

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
2
2
3
4
5
6
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 87598923 SUPPORT
Загрузка ...
2 82038052 VALVE
Загрузка ...
2 82038055 VALVE
Загрузка ...
2 82038054 VALVE
Загрузка ...
3 16040821 BOLT
Загрузка ...
4 16043421 SCREW
Загрузка ...
5 12626201 WASHER
Загрузка ...
6 87616768 COVER
Загрузка ...
7 10519604 WASHER
Загрузка ...
8 5112588 BOLT
Загрузка ...
9 5165897 WASHER
Загрузка ...
10 87568645 HOSE
Загрузка ...
11 81844851 O-RING
Загрузка ...
12 81863515 CONNECTOR
Загрузка ...
13 87520022 HOSE
Загрузка ...
14 5197118 ELBOW
Загрузка ...
15 87314897 HOSE
Загрузка ...
16 5185045 CONNECTOR
Загрузка ...
17 82001041 STRAP
Загрузка ...
18 87535352 HOSE
Загрузка ...
19 5185513 O-RING
Загрузка ...
20 14438185 O-RING
Загрузка ...
21 5185509 O-RING
Загрузка ...
22 14437685 O-RING
Загрузка ...
23 5196844 CONNECTOR
Загрузка ...
24 5185510 O-RING
Загрузка ...
25 14437785 O-RING
Загрузка ...
26 82016749 PLUG
Загрузка ...
27 87520009 HOSE
Загрузка ...
28 86579686 ELBOW
Загрузка ...
29 5185548 CONNECTOR
Загрузка ...
30 5185512 O-RING
Загрузка ...
31 14438085 O-RING
Загрузка ...
32 5194728 CONNECTOR
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
