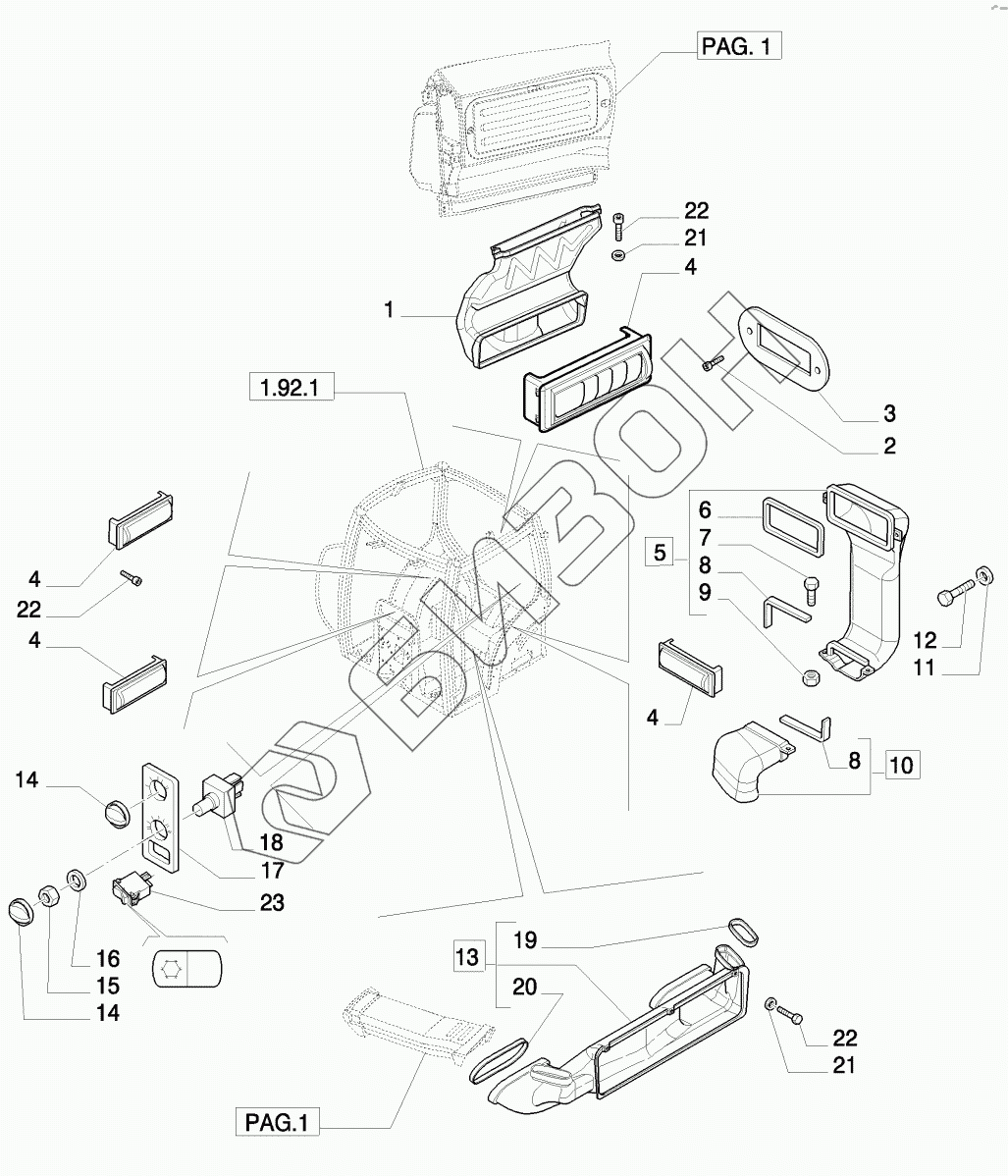

Графический каталог запасных частей к технике: CASE IH Puma-210. HEATING/AIR CONDITIONING - VENTILATION DUCTS

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
4
4
4
4
5
5
6
7
8
8
9
10
10
11
11
12
12
13
14
14
15
16
17
18
19
20
21
21
22
22
22
23
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 82034310 DUCT
Загрузка ...
2 15663301 SCREW
Загрузка ...
3 82022361 SUPPORT
Загрузка ...
4 87568777 DIFFUSER
Загрузка ...
4 44995063 DIFFUSER
Загрузка ...
5 82027039 DUCT
Загрузка ...
5 82027041 DUCT
Загрузка ...
6 82022367 GASKET
Загрузка ...
7 15644101 SCREW
Загрузка ...
8 82024756 GASKET
Загрузка ...
9 83907330 NUT
Загрузка ...
10 82034322 DUCT
Загрузка ...
10 82034323 DUCT
Загрузка ...
11 14496301 WASHER
Загрузка ...
11 14496401 WASHER
Загрузка ...
12 10902421 BOLT
Загрузка ...
12 15644401 SCREW
Загрузка ...
13 82034311 DUCT
Загрузка ...
14 82035154 KNOB
Загрузка ...
15 80274562 NUT
Загрузка ...
16 81829134 WASHER
Загрузка ...
17 82037025 DECAL
Загрузка ...
18 82023545 SWITCH
Загрузка ...
19 82033452 SEAL
Загрузка ...
20 82034490 SEAL
Загрузка ...
21 12637821 WASHER
Загрузка ...
22 15644001 SCREW
Загрузка ...
23 82036996 SWITCH
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
