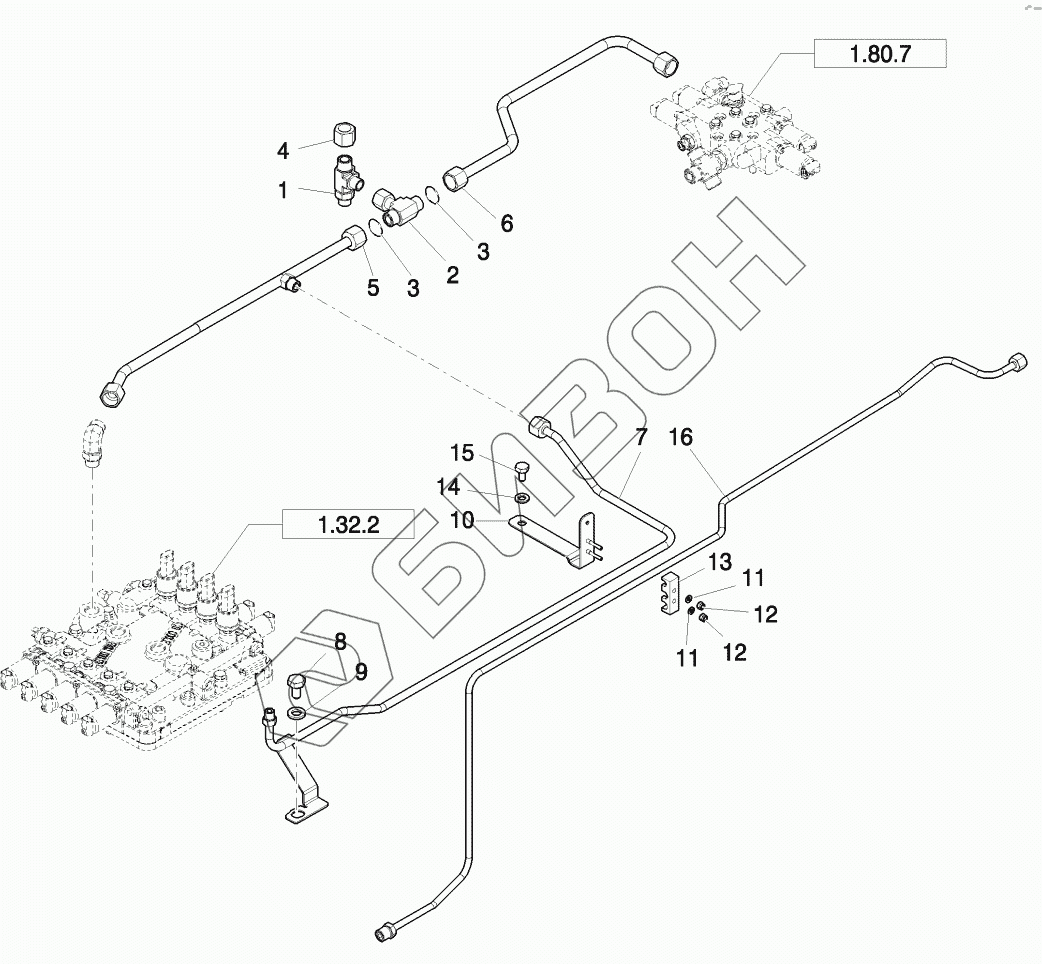

Графический каталог запасных частей к технике: CASE IH Puma-210. HYDRAULIC GEARBOX CONTROL

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
3
4
5
6
7
8
9
10
11
11
12
12
13
14
15
16
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 87328821 CONNECTOR
Загрузка ...
2 5197110 TEE
Загрузка ...
3 5185512 O-RING
Загрузка ...
4 83987627 CAP
Загрузка ...
5 87316320 TUBE
Загрузка ...
6 87316330 TUBE
Загрузка ...
7 87316322 TUBE
Загрузка ...
8 15219521 BOLT
Загрузка ...
9 10520205 WASHER
Загрузка ...
10 87526108 BRACKET
Загрузка ...
11 10519404 WASHER
Загрузка ...
12 12574211 NUT
Загрузка ...
13 87318812 CLAMP BRACKET
Загрузка ...
14 10520005 WASHER
Загрузка ...
15 16207524 SCREW
Загрузка ...
16 87396171 PIPE
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
