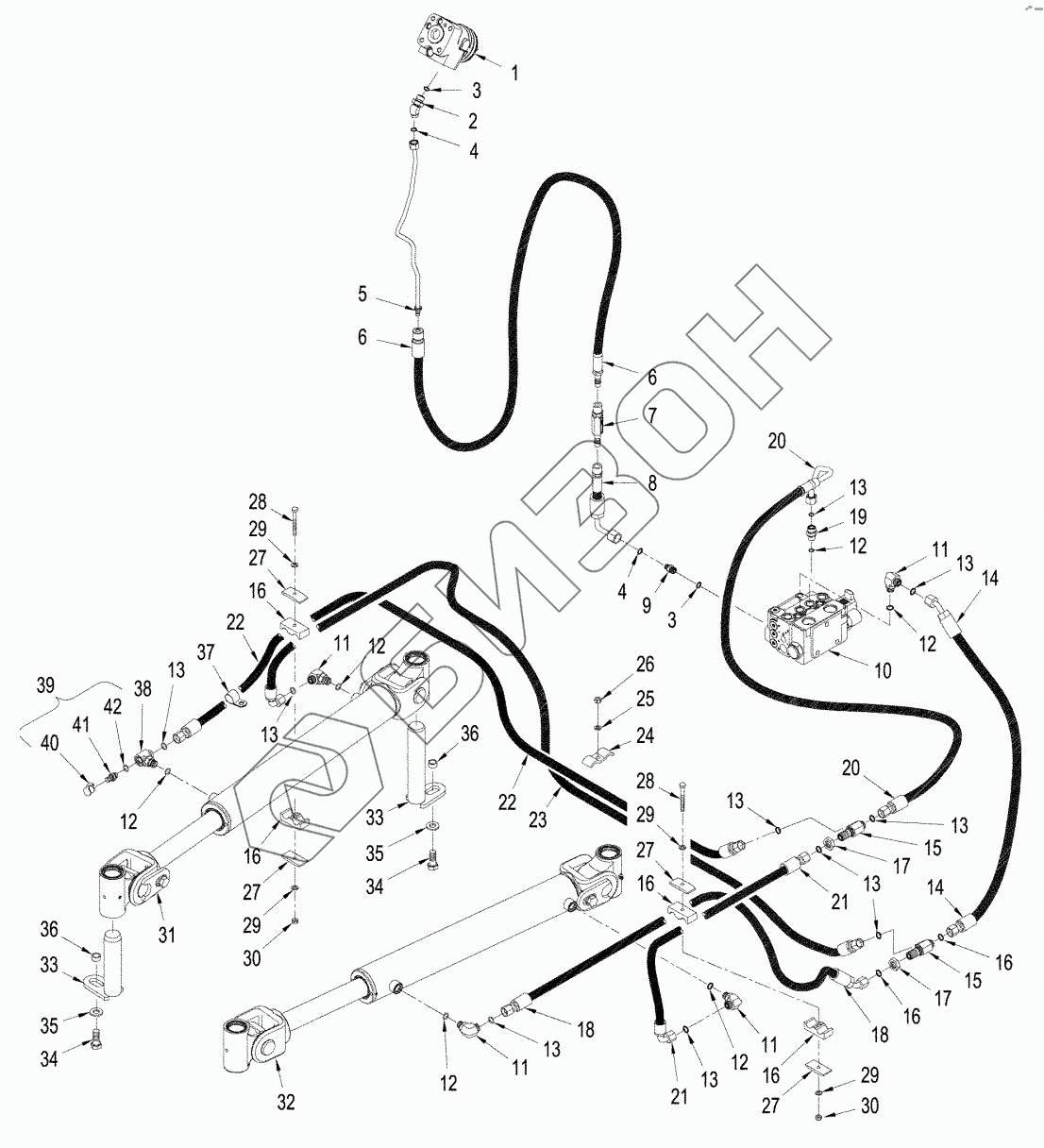

Графический каталог запасных частей к технике: CASE IH STX-530 Steiger. ACCUGUIDE - HYDRAULIC, STEERING

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
3
4
4
5
6
6
7
8
9
10
10
11
11
11
11
12
12
12
12
12
12
13
13
13
13
13
13
13
13
13
14
14
15
15
16
16
16
16
16
16
17
17
18
18
19
20
20
21
21
22
22
23
24
25
26
27
27
27
27
28
28
29
29
29
29
30
30
31
31
32
33
33
34
34
35
35
36
36
37
38
39
40
41
42
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 87426127 STEERING HYDRAULIC
Загрузка ...
2 700-446 ELBOW
Загрузка ...
3 637-64236 O-RING
Загрузка ...
4 238-6012 O-RING
Загрузка ...
5 87312091 TUBE
Загрузка ...
6 87347199 HOSE
Загрузка ...
7 87452749 SWITCH
Загрузка ...
8 87347197 HOSE
Загрузка ...
9 700-106 CONNECTOR
Загрузка ...
10 87436468 VALVE
Загрузка ...
10 87585898 VALVE
Загрузка ...
11 700-305 ELBOW
Загрузка ...
12 637-63153 O-RING
Загрузка ...
13 238-6014 O-RING
Загрузка ...
14 87439175 HOSE ASSY
Загрузка ...
15 701-423 TEE
Загрузка ...
16 50-2551T1 CLAMP
Загрузка ...
17 701-903 NUT
Загрузка ...
18 87439172 HOSE ASSY
Загрузка ...
19 700-102 CONNECTOR
Загрузка ...
20 87304379 HOSE ASSY
Загрузка ...
21 367244A1 HOSE
Загрузка ...
22 367243A1 HOSE ASSY
Загрузка ...
23 87312871 HOSE
Загрузка ...
24 242563A1 CLAMP
Загрузка ...
25 892-11012 WASHER
Загрузка ...
26 829-1412 NUT
Загрузка ...
27 50-2533T1 PLATE
Загрузка ...
28 827-8070 BOLT
Загрузка ...
29 895-11008 WASHER
Загрузка ...
30 832-10408 NUT
Загрузка ...
31 87529571 CYLINDER STEERING
Загрузка ...
31 87552147 CYLINDER STEERING
Загрузка ...
32 406999A1 CYLINDER STEERING
Загрузка ...
33 70-6085T2 PIN
Загрузка ...
34 627-16040 BOLT
Загрузка ...
35 496-21066 WASHER
Загрузка ...
36 70-5967T1 SPACER
Загрузка ...
37 515-23206 CLAMP
Загрузка ...
38 364967A1 TEE
Загрузка ...
39 178889A1 FITTING
Загрузка ...
40 H434163 DUST CAP
Загрузка ...
41 NSS NOT SERVICED SEPARATELY
Загрузка ...
42 637-63113 O-RING
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
