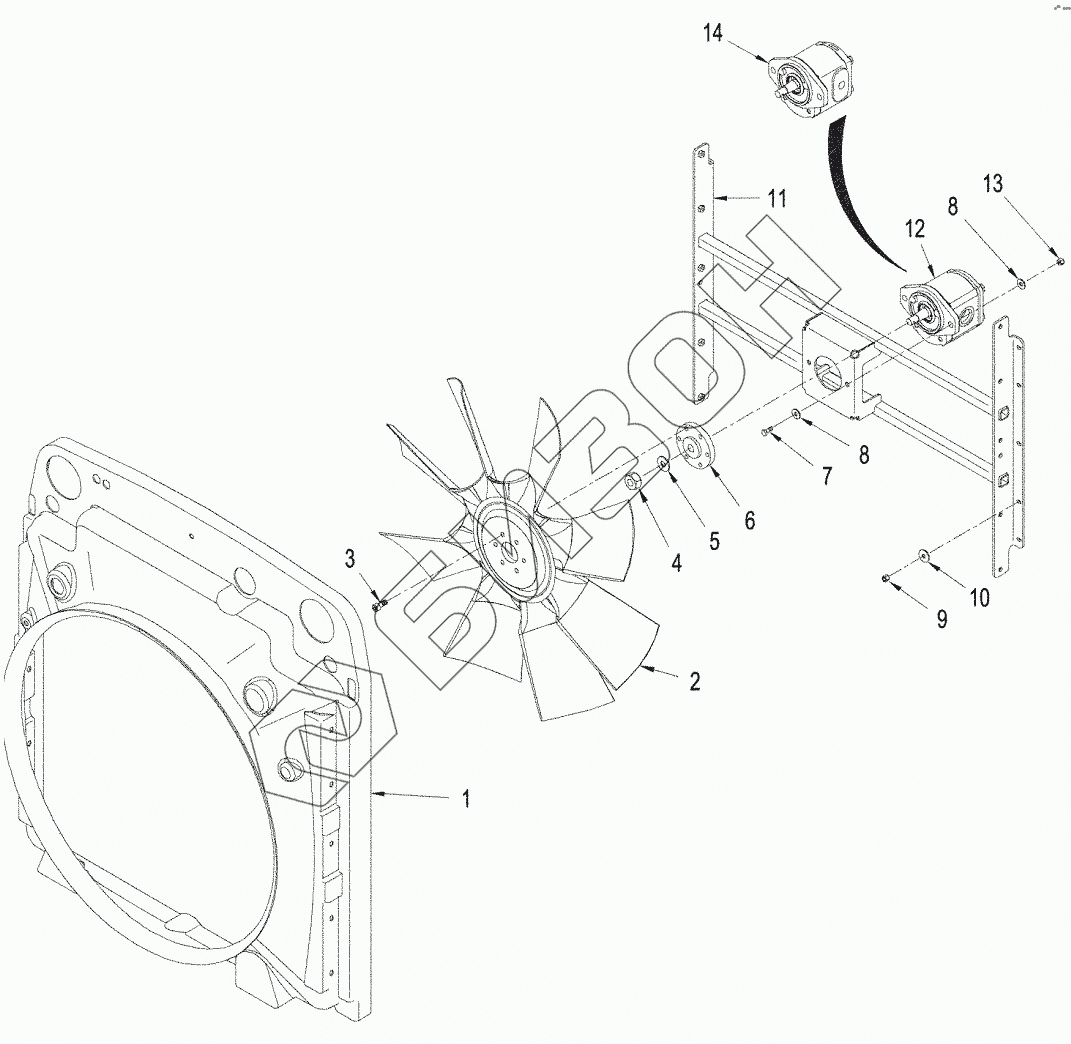

Графический каталог запасных частей к технике: CASE IH STX-530 Steiger. HYDRAULIC FAN DRIVE - MOUNTING

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
8
9
10
11
12
13
14
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 87303558 SHROUD
Загрузка ...
2 87438155 FAN
Загрузка ...
3 863-10020 SCREW
Загрузка ...
4 429-1110 NUT
Загрузка ...
5 495-11066 WASHER
Загрузка ...
6 87387504 FAN
Загрузка ...
7 827-12045 BOLT
Загрузка ...
8 896-11012 WASHER
Загрузка ...
9 832-10408 NUT
Загрузка ...
10 895-15008 WASHER
Загрузка ...
11 87387463 BRACKET
Загрузка ...
12 397444A1 MOTOR
Загрузка ...
13 832-10412 NUT
Загрузка ...
14 87356899 MOTOR
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
