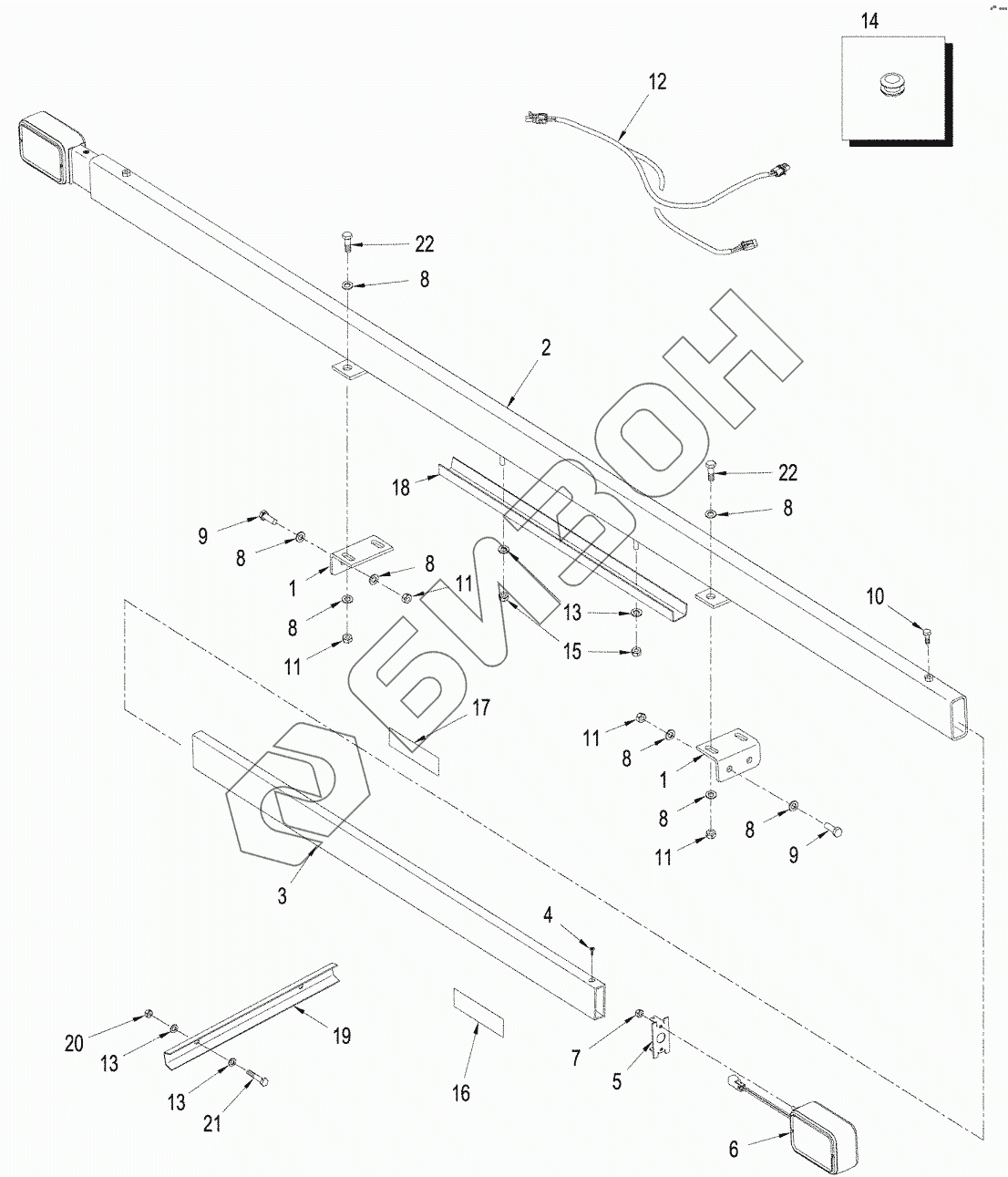

Графический каталог запасных частей к технике: CASE IH STX-530 Steiger. LAMPS - MARKER

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1
2
3
4
5
6
7
8
8
8
8
8
8
8
8
9
9
10
11
11
11
11
12
13
13
13
14
15
16
17
18
19
20
21
22
22
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 367194A1 BRACKET
Загрузка ...
2 362493A1 TUBE
Загрузка ...
3 362491A1 TUBE
Загрузка ...
4 843-2512 SCREW
Загрузка ...
5 362496A1 BRACKET
Загрузка ...
6 367321A1 LAMP
Загрузка ...
7 824-1405 NUT
Загрузка ...
8 895-11010 WASHER
Загрузка ...
9 627-10040 SCREW
Загрузка ...
10 627-8020 BOLT
Загрузка ...
11 829-1410 NUT
Загрузка ...
12 87520424 HARNESS
Загрузка ...
13 895-11008 WASHER
Загрузка ...
14 248-2399 GROMMET
Загрузка ...
15 832-10408 NUT
Загрузка ...
16 297221A1 DECAL
Загрузка ...
17 297223A1 DECAL
Загрузка ...
18 362624A1 CHANNEL
Загрузка ...
19 330164A2 GUARD
Загрузка ...
20 829-1408 NUT
Загрузка ...
21 827-8050 BOLT
Загрузка ...
22 627-10030 BOLT
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
