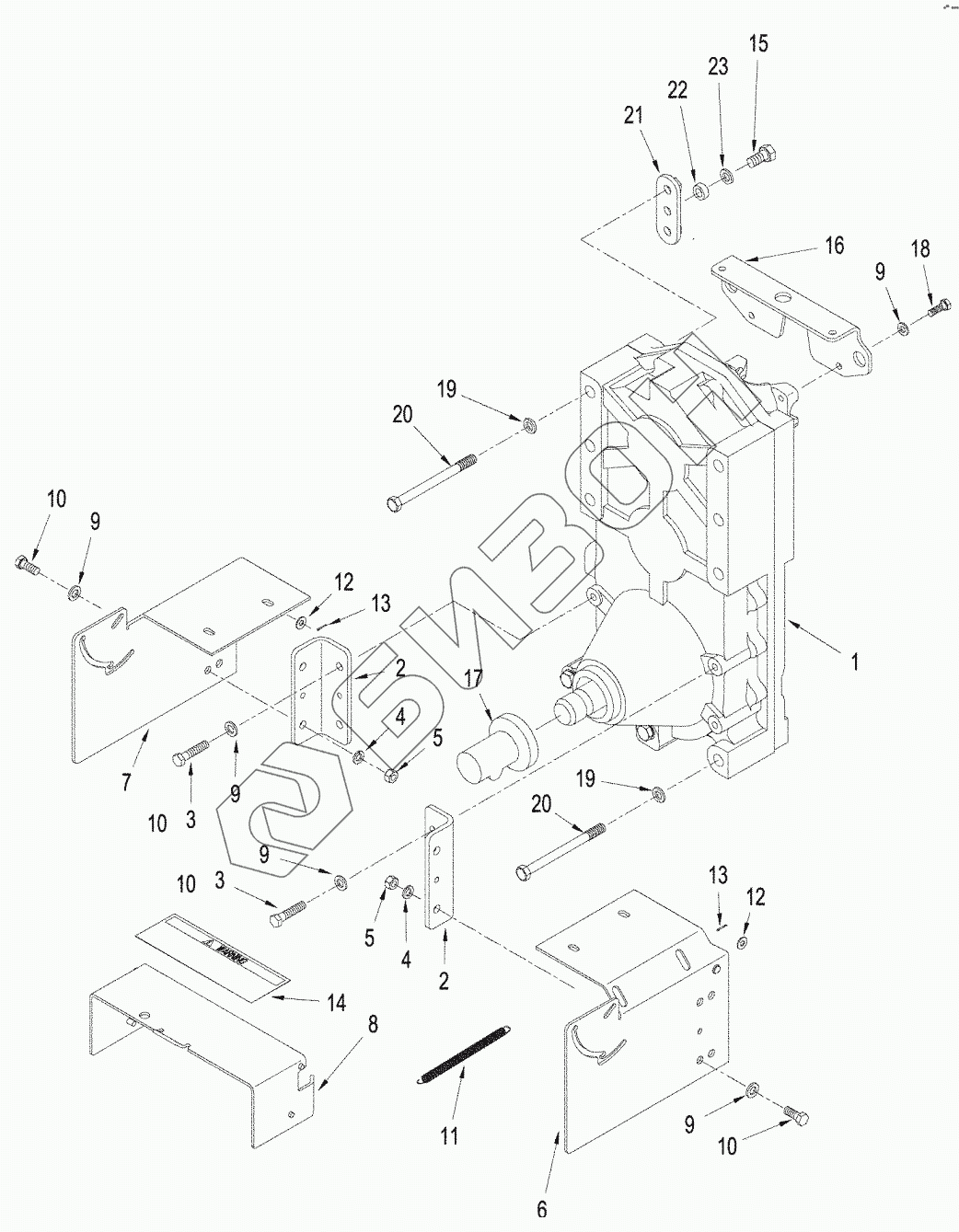

Графический каталог запасных частей к технике: CASE IH STX-530 Steiger. POWER TAKEOFF - SAFETY SHIELDS
1
2
2
3
3
4
4
5
5
6
7
8
9
9
9
9
9
10
10
10
10
11
12
12
13
13
14
15
16
17
18
19
19
20
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 403073A1 | GEARBOxASSY |
Загрузка ...
|
|
| 2 | 405394A1 | BRACE |
Загрузка ...
|
|
| 3 | 827-12055 | BOLT |
Загрузка ...
|
|
| 4 | 892-11012 | WASHER |
Загрузка ...
|
|
| 5 | 829-1412 | NUT |
Загрузка ...
|
|
| 6 | 405396A1 | COVER |
Загрузка ...
|
|
| 7 | 405395A1 | COVER |
Загрузка ...
|
|
| 8 | 405397A1 | SHIELD |
Загрузка ...
|
|
| 9 | 896-11012 | WASHER |
Загрузка ...
|
|
| 10 | 627-12030 | BOLT |
Загрузка ...
|
|
| 10 | 627-12030 | BOLT |
Загрузка ...
|
|
| 11 | 365853A1 | SPRING |
Загрузка ...
|
|
| 12 | 895-15008 | WASHER |
Загрузка ...
|
|
| 13 | 733-2012 | PIN |
Загрузка ...
|
|
| 14 | 327567A3 | DECAL |
Загрузка ...
|
|
| 15 | 627-16025 | BOLT |
Загрузка ...
|
|
| 16 | 405398A1 | BRACKET |
Загрузка ...
|
|
| 17 | 383716A1 | SHIELD |
Загрузка ...
|
|
| 18 | 627-10030 | BOLT |
Загрузка ...
|
|
| 19 | 896-11020 | WASHER |
Загрузка ...
|
|
| 20 | 827-20230 | BOLT |
Загрузка ...
|
|
| 21 | 259389A1 | PLATE |
Загрузка ...
|
|
| 22 | 70-5967T1 | SPACER |
Загрузка ...
|
|
| 23 | 896-11016 | WASHER |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
