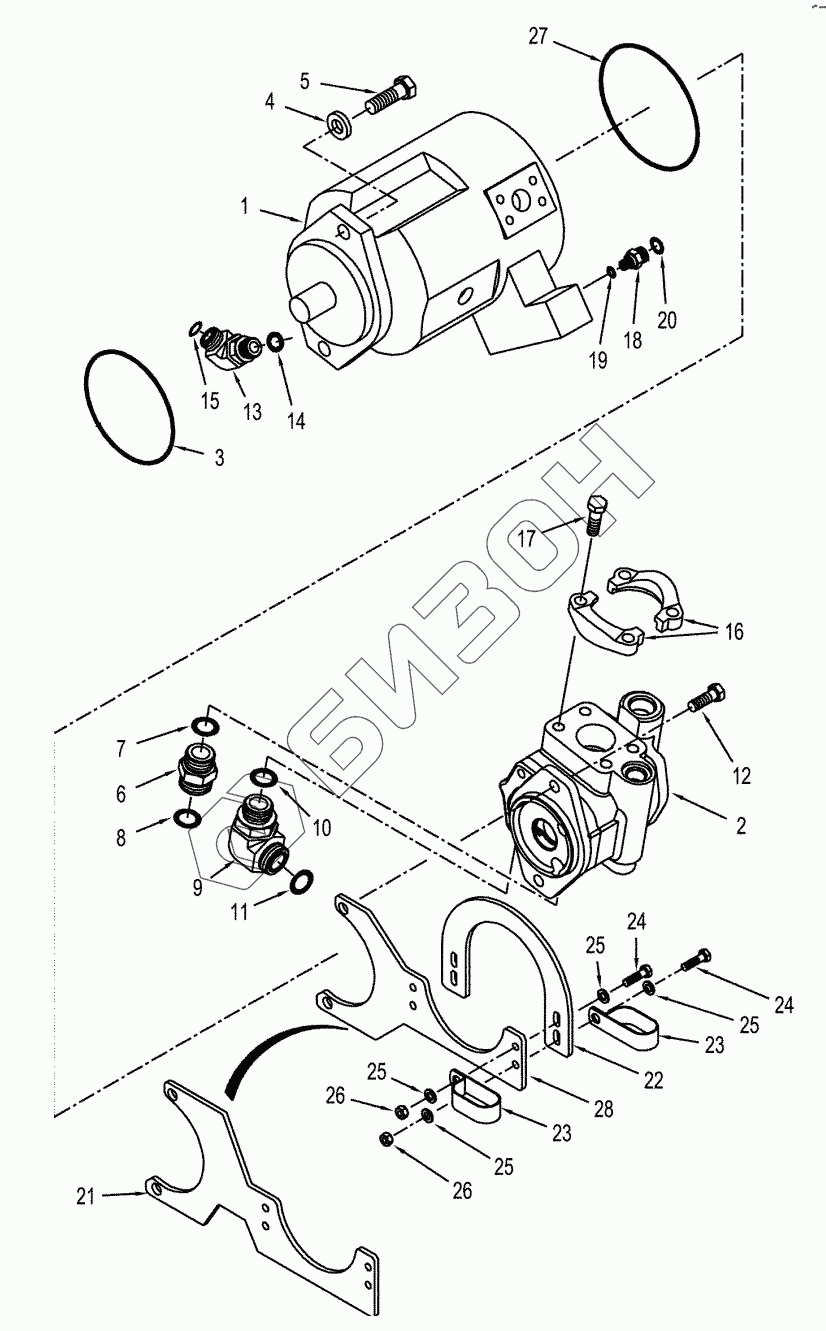

Графический каталог запасных частей к технике: CASE IH STX-530 Steiger. STANDARD HYDRAULICS - PUMP MOUNTING
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
24
24
25
25
25
25
26
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 87308197 | PUMP |
Загрузка ...
|
|
| 2 | 87428412 | PUMP |
Загрузка ...
|
|
| 3 | 238-5250 | O-RING |
Загрузка ...
|
|
| 4 | 496-81022 | WASHER |
Загрузка ...
|
|
| 5 | 627-16050 | BOLT |
Загрузка ...
|
|
| 6 | 201-105 | CONNECTOR |
Загрузка ...
|
|
| 7 | 237-6016 | O-RING |
Загрузка ...
|
|
| 8 | 238-6021 | O-RING |
Загрузка ...
|
|
| 9 | 201-308 | ELBOW |
Загрузка ...
|
|
| 10 | 237-6016 | O-RING |
Загрузка ...
|
|
| 11 | 238-6021 | O-RING |
Загрузка ...
|
|
| 12 | 627-12035 | BOLT |
Загрузка ...
|
|
| 13 | 201-306 | ELBOW |
Загрузка ...
|
|
| 14 | 237-6010 | O-RING |
Загрузка ...
|
|
| 15 | 238-6016 | O-RING |
Загрузка ...
|
|
| 16 | A14141 | FLANGE |
Загрузка ...
|
|
| 17 | 426-824 | BOLT |
Загрузка ...
|
|
| 18 | 201-125 | CONNECTOR |
Загрузка ...
|
|
| 19 | 237-6004 | O-RING |
Загрузка ...
|
|
| 20 | 238-6012 | O-RING |
Загрузка ...
|
|
| 21 | 87419158 | BRACKET |
Загрузка ...
|
|
| 22 | 87419159 | PLATE |
Загрузка ...
|
|
| 23 | L111928 | CLAMP |
Загрузка ...
|
|
| 24 | 627-8030 | BOLT |
Загрузка ...
|
|
| 25 | 895-11008 | WASHER |
Загрузка ...
|
|
| 26 | 832-10408 | NUT |
Загрузка ...
|
|
| 27 | 436514A1 | O-RING |
Загрузка ...
|
|
| 28 | 87419460 | BRACKET |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
