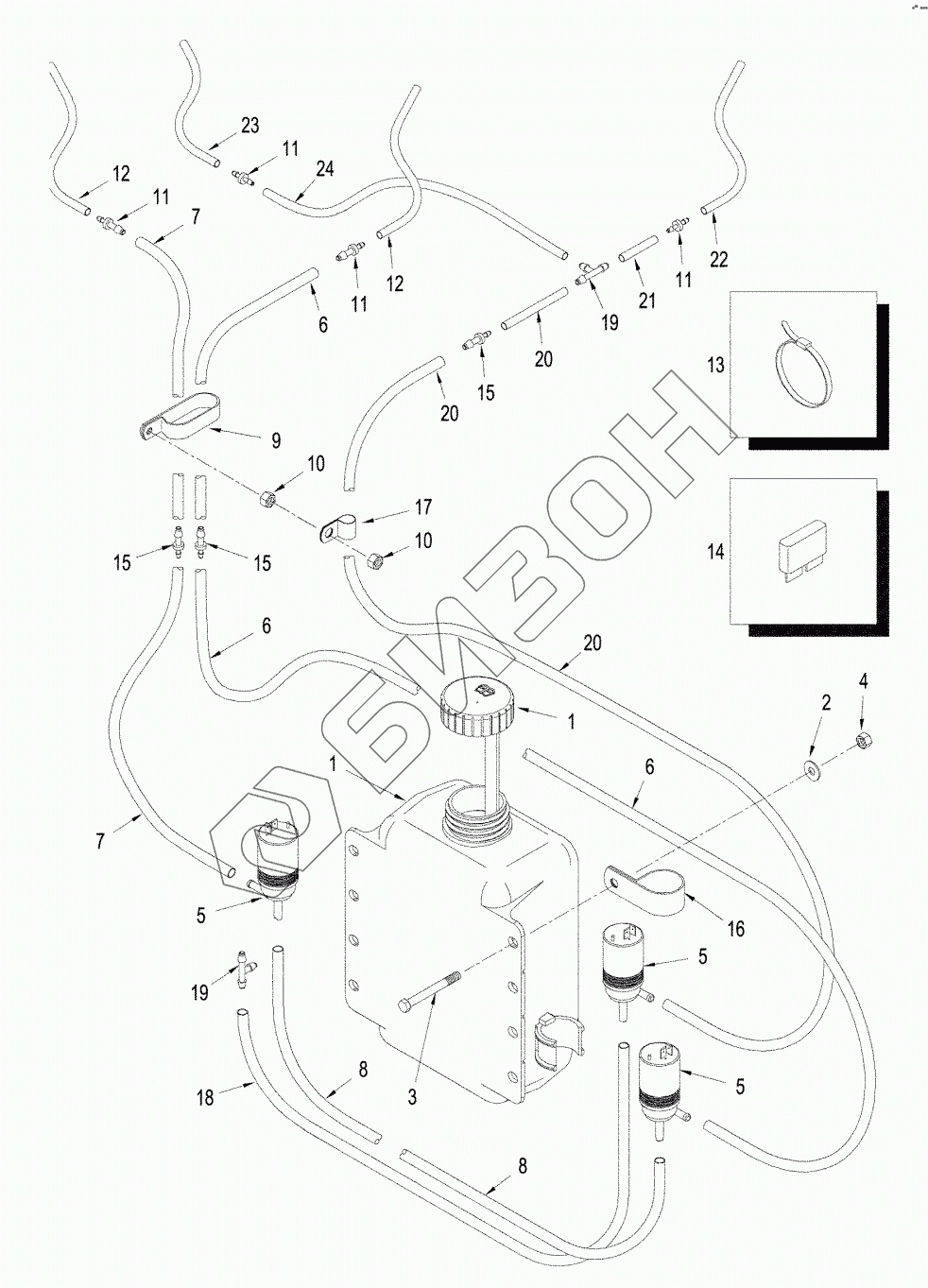

Графический каталог запасных частей к технике: CASE IH STX-530 Steiger. WINDSHIELD WASHER
1
1
2
3
4
5
5
5
6
6
6
7
7
8
8
9
10
10
11
11
11
11
12
12
13
14
14
15
15
15
16
17
18
19
19
20
20
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 313576A1 | RESERVOIR |
Загрузка ...
|
|
| 2 | 895-11008 | WASHER |
Загрузка ...
|
|
| 3 | 811-8030 | BOLT |
Загрузка ...
|
|
| 4 | 829-1408 | NUT |
Загрузка ...
|
|
| 5 | 1964696C2 | PUMP |
Загрузка ...
|
|
| 6 | 398715A1 | HOSE |
Загрузка ...
|
|
| 7 | 398714A1 | HOSE |
Загрузка ...
|
|
| 8 | 31-2422 | HOSE |
Загрузка ...
|
|
| 9 | 369708A1 | CLAMP |
Загрузка ...
|
|
| 10 | 829-1410 | NUT |
Загрузка ...
|
|
| 11 | 31-2364 | FITTING |
Загрузка ...
|
|
| 12 | 31-2608 | HOSE |
Загрузка ...
|
|
| 13 | 435437A1 | STRAP |
Загрузка ...
|
|
| 14 | 121414A1 | FUSE |
Загрузка ...
|
|
| 14 | 121416A1 | FUSE |
Загрузка ...
|
|
| 15 | 84037530 | VALVE |
Загрузка ...
|
|
| 16 | 515-24349 | CLAMP |
Загрузка ...
|
|
| 17 | 515-2495 | CLAMP |
Загрузка ...
|
|
| 18 | 31-2866 | HOSE |
Загрузка ...
|
|
| 19 | 31-2363 | TEE |
Загрузка ...
|
|
| 20 | 31-2936 | HOSE |
Загрузка ...
|
|
| 21 | 384139A1 | HOSE ASSY |
Загрузка ...
|
|
| 22 | 384141A1 | HOSE ASSY |
Загрузка ...
|
|
| 23 | 384142A1 | HOSE ASSY |
Загрузка ...
|
|
| 24 | 384140A1 | HOSE ASSY |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
