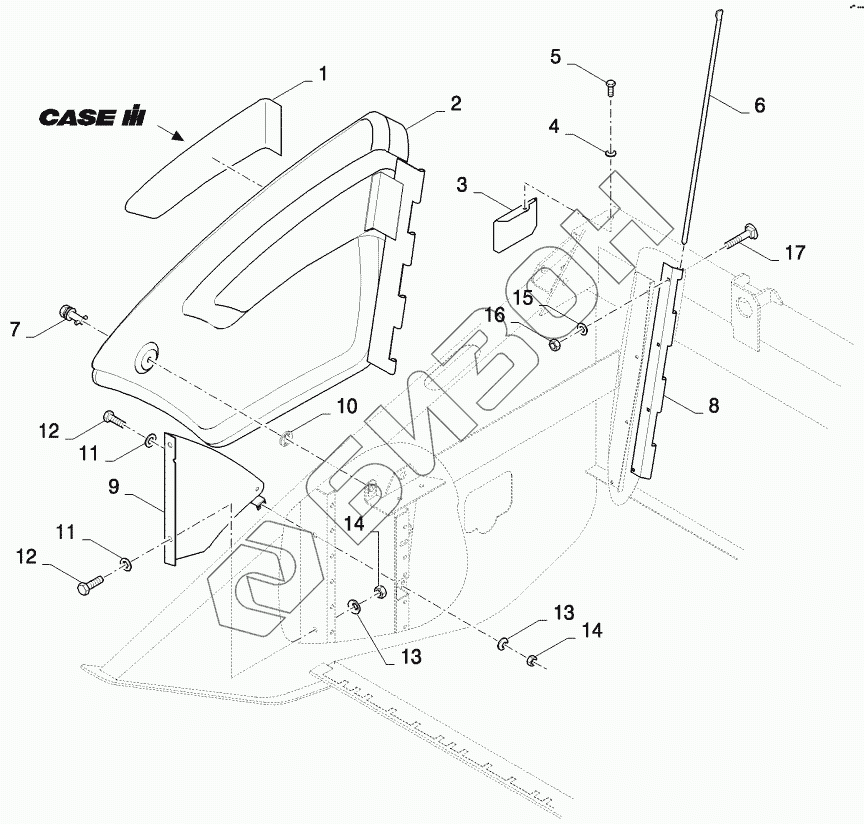

Графический каталог запасных частей к технике: CASE IH Жатка-2030 (RIGID). 20.05 SHIELDS, RH
1
2
3
4
5
6
7
8
9
10
11
11
12
12
13
13
14
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 87553576 | DECAL |
Загрузка ...
|
|
| 1 | 84442888 | DECAL |
Загрузка ...
|
|
| 2 | 84446768 | SHIELD |
Загрузка ...
|
|
| 2 | 87327931 | GUARD |
Загрузка ...
|
|
| 2 | 87388945 | GUARD |
Загрузка ...
|
|
| 3 | 84446785 | SHIELD |
Загрузка ...
|
|
| 3 | 87327396 | PLATE |
Загрузка ...
|
|
| 4 | 80322357 | WASHER |
Загрузка ...
|
|
| 5 | 86508568 | BOLT |
Загрузка ...
|
|
| 6 | 84076546 | ROD |
Загрузка ...
|
|
| 7 | 89514603 | LOCK |
Загрузка ...
|
|
| 8 | 84446787 | PLATE |
Загрузка ...
|
|
| 9 | 84446786 | PLATE |
Загрузка ...
|
|
| 9 | 84453811 | PLATE |
Загрузка ...
|
|
| 10 | 89514605 | RING |
Загрузка ...
|
|
| 11 | 80378244 | WASHER |
Загрузка ...
|
|
| 12 | 43138 | BOLT |
Загрузка ...
|
|
| 13 | 80140045 | WASHER |
Загрузка ...
|
|
| 14 | 100016 | NUT |
Загрузка ...
|
|
| 15 | 80322358 | WASHER |
Загрузка ...
|
|
| 16 | 89706690 | NUT |
Загрузка ...
|
|
| 17 | 86507486 | BOLT |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
