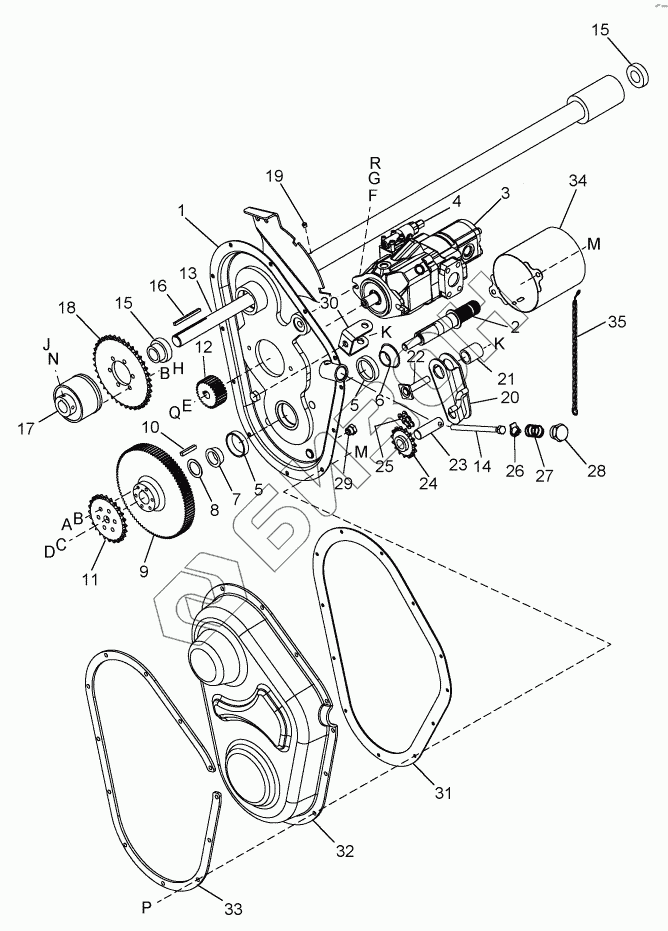

Графический каталог запасных частей к технике: CASE IH Жатка-2152. ADAPTER DRIVES
1
2
3
4
5
5
6
7
8
9
10
11
11
11
11
12
13
14
15
15
16
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
A
B
B
C
D
E
F
G
H
J
K
K
M
M
N
P
Q
R
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 87561093 | GEARBOX |
Загрузка ...
|
|
| 2 | 87566347 | SHAFT ASSY |
Загрузка ...
|
|
| 3 | 87597502 | PUMP |
Загрузка ...
|
|
| 87597510 | 87597510 | KIT |
Загрузка ...
|
|
| 4 | 87597501 | PUMP |
Загрузка ...
|
|
| 87597511 | 87597511 | KIT |
Загрузка ...
|
|
| 5 | 618024R1 | BEARING |
Загрузка ...
|
|
| 6 | 87566351 | BEARING |
Загрузка ...
|
|
| 7 | 194233A1 | BEARING |
Загрузка ...
|
|
| 8 | 495-81212 | WASHER |
Загрузка ...
|
|
| 9 | 87561094 | GEAR |
Загрузка ...
|
|
| 10 | Q72 | KEY |
Загрузка ...
|
|
| 11 | 87566793 | GEAR |
Загрузка ...
|
|
| 11 | 87597517 | SPROCKET |
Загрузка ...
|
|
| 11 | 87597518 | SPROCKET |
Загрузка ...
|
|
| 11 | 87597519 | SPROCKET |
Загрузка ...
|
|
| 12 | 87561092 | GEAR |
Загрузка ...
|
|
| 13 | 87561505 | SHAFT |
Загрузка ...
|
|
| 14 | 87566362 | BOLT |
Загрузка ...
|
|
| 15 | 87566353 | BEARING |
Загрузка ...
|
|
| 16 | 3025N | KEY/Retired |
Загрузка ...
|
|
| 17 | 87560873 | CLUTCH |
Загрузка ...
|
|
| 18 | 87561559 | SPROCKET |
Загрузка ...
|
|
| 18 | 87597520 | SPROCKET |
Загрузка ...
|
|
| 19 | A50096 | VALVE |
Загрузка ...
|
|
| 20 | 87560839 | BRACKET |
Загрузка ...
|
|
| 21 | 87561636 | TUBE ASSY |
Загрузка ...
|
|
| 22 | 87561587 | STUD |
Загрузка ...
|
|
| 23 | 87566348 | SHAFT ASSY |
Загрузка ...
|
|
| 24 | 87566790 | GEAR |
Загрузка ...
|
|
| 25 | 87566338 | CHAIN AGRICULTURE |
Загрузка ...
|
|
| 26 | 87561173 | LOCK |
Загрузка ...
|
|
| 27 | 87566786 | SPRING |
Загрузка ...
|
|
| 28 | 87363628 | PLUG |
Загрузка ...
|
|
| 29 | 338319A1 | PLUG |
Загрузка ...
|
|
| 30 | 87560445 | ANCHOR |
Загрузка ...
|
|
| 31 | 87561090 | GASKET |
Загрузка ...
|
|
| 32 | 87560896 | COVER |
Загрузка ...
|
|
| 33 | 87560886 | CLAMP |
Загрузка ...
|
|
| 34 | 87561095 | GUARD |
Загрузка ...
|
|
| 35 | 87566340 | CHAIN AGRICULTURE |
Загрузка ...
|
|
| A | 88206 | SCREW |
Загрузка ...
|
|
| B | 492-11038 | WASHER |
Загрузка ...
|
|
| C | 87567551 | NUT |
Загрузка ...
|
|
| D | 88095 | NUT |
Загрузка ...
|
|
| E | 9847025 | WASHER |
Загрузка ...
|
|
| F | 495-11053 | WASHER |
Загрузка ...
|
|
| G | 492-11050 | WASHER |
Загрузка ...
|
|
| H | 88434 | BOLT |
Загрузка ...
|
|
| J | 87616 | SET SCREW |
Загрузка ...
|
|
| K | 86521611 | NUT |
Загрузка ...
|
|
| M | 86521609 | NUT |
Загрузка ...
|
|
| N | 87016560 | NUT |
Загрузка ...
|
|
| P | 86512174 | BOLT |
Загрузка ...
|
|
| Q | 1689 | NUT |
Загрузка ...
|
|
| R | 87670 | BOLT |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
