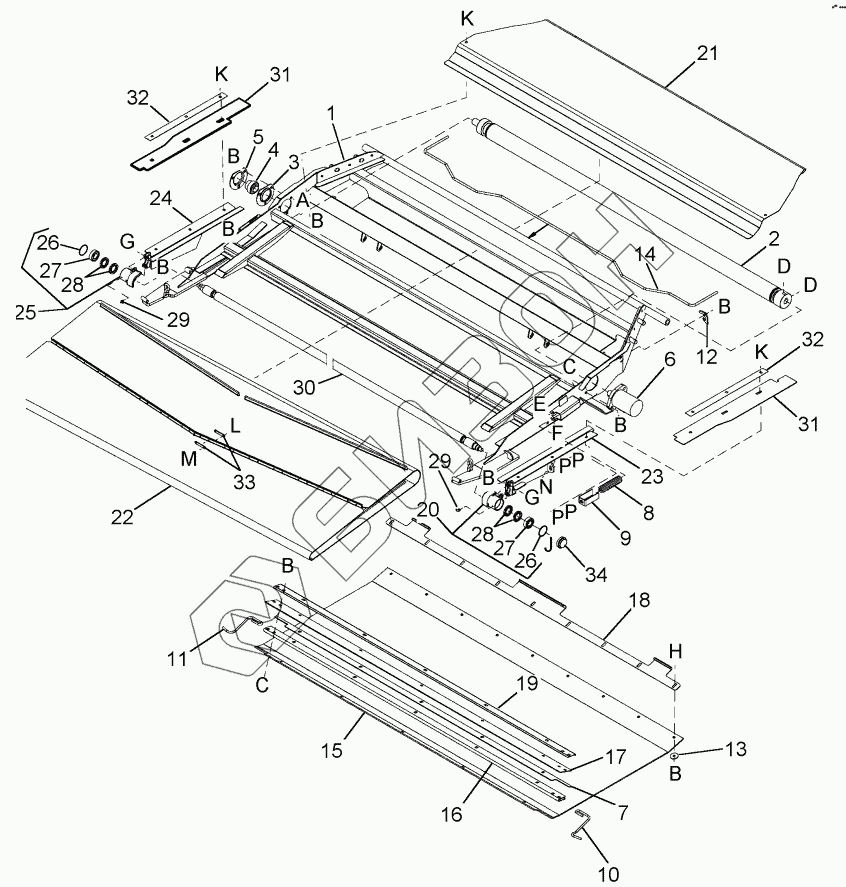

Графический каталог запасных частей к технике: CASE IH Жатка-2152. ADAPTER FEED DECK
1
2
2
3
4
5
6
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
27
27
28
28
29
29
30
31
31
32
32
33
34
A
B
B
B
B
B
B
B
B
B
C
C
D
D
E
F
G
G
H
J
K
K
K
L
M
N
P
P
P
P
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 87627757 | FLOOR |
Загрузка ...
|
|
| 2 | 87685328 | SHAFT |
Загрузка ...
|
|
| 2 | 87627760 | ROLLER |
Загрузка ...
|
|
| 3 | 338335A1 | FLANGE |
Загрузка ...
|
|
| 4 | 557117R11 | COLLAR CLAMP |
Загрузка ...
|
|
| 5 | 87560297 | FLANGE |
Загрузка ...
|
|
| 6 | 87561179 | MOTOR |
Загрузка ...
|
|
| 700709231 | 700709231 | KIT |
Загрузка ...
|
|
| 126-124 | 126-124 | KEY |
Загрузка ...
|
|
| 6 | 87627787 | MOTOR |
Загрузка ...
|
|
| 7 | 87560513 | BAR |
Загрузка ...
|
|
| 8 | 87627761 | SPRING |
Загрузка ...
|
|
| 8 | 338592A1 | SPRING |
Загрузка ...
|
|
| 9 | 87561248 | RETAINER |
Загрузка ...
|
|
| 10 | 87561451 | ROD |
Загрузка ...
|
|
| 11 | 87561452 | ROD |
Загрузка ...
|
|
| 12 | 87561160 | LATCH |
Загрузка ...
|
|
| 13 | 86637594 | WASHER |
Загрузка ...
|
|
| 14 | 87561106 | HANDLE |
Загрузка ...
|
|
| 15 | 87561210 | PAN |
Загрузка ...
|
|
| 16 | 87560516 | BAR |
Загрузка ...
|
|
| 17 | 87566345 | SEAL |
Загрузка ...
|
|
| 18 | 87627759 | HOOK |
Загрузка ...
|
|
| 19 | 87561564 | STRAP |
Загрузка ...
|
|
| 20 | 87561138 | HOUSING ASSY |
Загрузка ...
|
|
| 21 | 87561209 | PAN |
Загрузка ...
|
|
| 22 | 87560973 | SHEET ASSY |
Загрузка ...
|
|
| 23 | 87561650 | ARM ASSY |
Загрузка ...
|
|
| 24 | 87561651 | ARM ASSY |
Загрузка ...
|
|
| 25 | 87561137 | HOUSING ASSY |
Загрузка ...
|
|
| 26 | 388661A1 | RING |
Загрузка ...
|
|
| 27 | 396012A1 | BEARING |
Загрузка ...
|
|
| 28 | 341036A1 | SEAL |
Загрузка ...
|
|
| 29 | 86585176 | NIPPLE |
Загрузка ...
|
|
| 30 | 87561506 | SHAFT |
Загрузка ...
|
|
| 31 | 87627762 | SEAL |
Загрузка ...
|
|
| 32 | 87561246 | RETAINER |
Загрузка ...
|
|
| 33 | 87561565 | STRAP |
Загрузка ...
|
|
| 34 | 87560848 | CAP |
Загрузка ...
|
|
| 35 | 87627758 | HOOK |
Загрузка ...
|
|
| 36 | 87627756 | PLUG |
Загрузка ...
|
|
| A | 88682 | BOLT |
Загрузка ...
|
|
| B | 86521609 | NUT |
Загрузка ...
|
|
| C | 86508773 | BOLT |
Загрузка ...
|
|
| D | 80425 | SET SCREW |
Загрузка ...
|
|
| E | 87872 | BOLT |
Загрузка ...
|
|
| F | 231-4145 | NUT |
Загрузка ...
|
|
| G | 88011 | BOLT |
Загрузка ...
|
|
| H | 280430 | BOLT |
Загрузка ...
|
|
| J | 86521611 | NUT |
Загрузка ...
|
|
| K | 86508748 | BOLT |
Загрузка ...
|
|
| L | 347236A1 | SCREW |
Загрузка ...
|
|
| M | 1954816C1 | NUT |
Загрузка ...
|
|
| N | 346551A1 | SCREW |
Загрузка ...
|
|
| P | 280374 | NUT |
Загрузка ...
|
|
| Q | 280514 | BOLT |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
