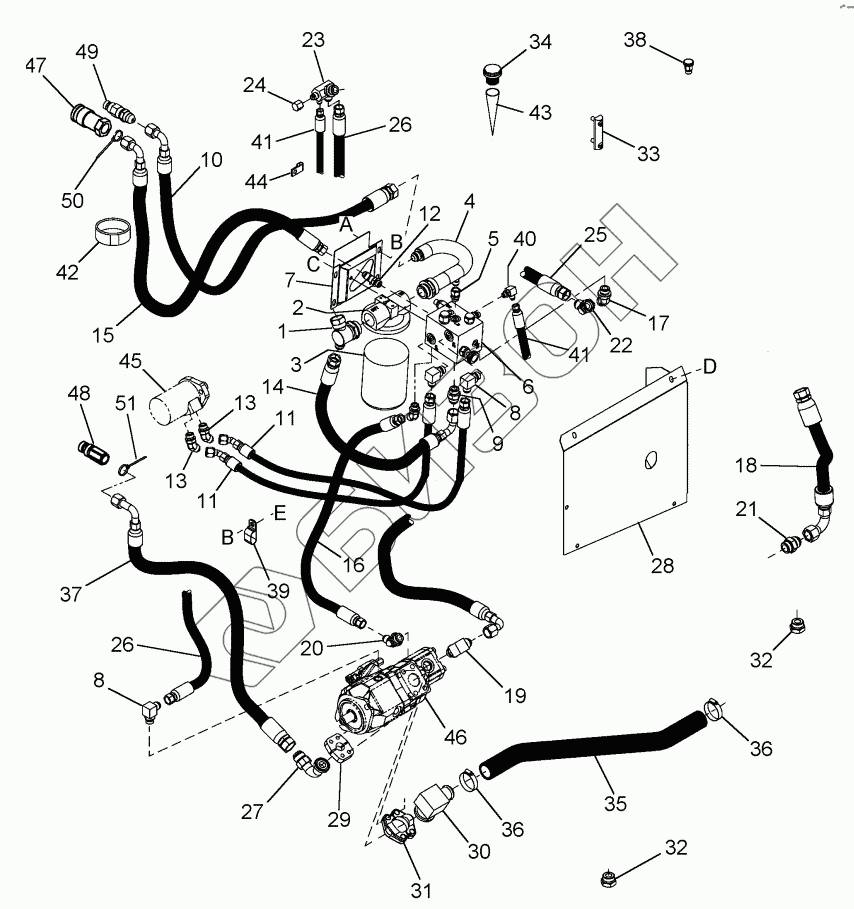

Графический каталог запасных частей к технике: CASE IH Жатка-2152. ADAPTER HYDRAULICS
1
2
3
4
5
6
7
8
8
9
10
11
11
11
11
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
27
28
29
30
31
32
32
33
34
35
36
36
37
38
39
40
41
41
42
43
44
45
46
47
48
49
50
51
A
B
B
C
D
E
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 87566761 | FITTING |
Загрузка ...
|
|
| 2 | 87566748 | HEAD |
Загрузка ...
|
|
| 3 | 87566747 | FILTER |
Загрузка ...
|
|
| 4 | 87561178 | MANIFOLD |
Загрузка ...
|
|
| 5 | 192251A1 | CONNECTOR |
Загрузка ...
|
|
| 6 | 87561176 | MANIFOLD |
Загрузка ...
|
|
| 87597509 | 87597509 | KIT |
Загрузка ...
|
|
| 87597537 | 87597537 | VALVE |
Загрузка ...
|
|
| 87597538 | 87597538 | VALVE |
Загрузка ...
|
|
| 87597539 | 87597539 | VALVE |
Загрузка ...
|
|
| 87597540 | 87597540 | VALVE |
Загрузка ...
|
|
| 87597541 | 87597541 | VALVE |
Загрузка ...
|
|
| 87597542 | 87597542 | VALVE |
Загрузка ...
|
|
| 87597543 | 87597543 | VALVE |
Загрузка ...
|
|
| 87597544 | 87597544 | VALVE |
Загрузка ...
|
|
| 7 | 87560843 | BRACKET |
Загрузка ...
|
|
| 8 | 218-5107 | ELBOW |
Загрузка ...
|
|
| 9 | 218-5064 | CONNECTOR |
Загрузка ...
|
|
| 10 | 87565708 | HOSE ASSY |
Загрузка ...
|
|
| 11 | 87627802 | HOSE ASSY |
Загрузка ...
|
|
| 11 | 87565731 | HOSE ASSY |
Загрузка ...
|
|
| 12 | 9610689 | ELBOW |
Загрузка ...
|
|
| 13 | 218-5137 | ELBOW |
Загрузка ...
|
|
| 14 | 87565709 | HOSE ASSY |
Загрузка ...
|
|
| 15 | 87565732 | HOSE ASSY |
Загрузка ...
|
|
| 16 | 87565707 | HOSE ASSY |
Загрузка ...
|
|
| 17 | 330344 | ELBOW |
Загрузка ...
|
|
| 18 | 87565733 | HOSE ASSY |
Загрузка ...
|
|
| 19 | 218-5108 | ELBOW |
Загрузка ...
|
|
| 20 | 100197 | ELBOW |
Загрузка ...
|
|
| 21 | 87566799 | VALVE |
Загрузка ...
|
|
| 22 | 219605 | ELBOW |
Загрузка ...
|
|
| 23 | 87561177 | MANIFOLD |
Загрузка ...
|
|
| 24 | 262159 | COVER |
Загрузка ...
|
|
| 25 | 87565736 | HOSE ASSY |
Загрузка ...
|
|
| 26 | 87565710 | HOSE ASSY |
Загрузка ...
|
|
| 27 | 87566751 | FITTING |
Загрузка ...
|
|
| 28 | 87560897 | COVER |
Загрузка ...
|
|
| 29 | 87560301 | FLANGE |
Загрузка ...
|
|
| O-RING | O-RING | O-RING |
Загрузка ...
|
|
| 413-620 | 413-620 | BOLT |
Загрузка ...
|
|
| 492-11038 | 492-11038 | WASHER |
Загрузка ...
|
|
| FLANGE | FLANGE | FLANGE |
Загрузка ...
|
|
| 30 | 87627801 | FITTING |
Загрузка ...
|
|
| 31 | 87627805 | FLANGE |
Загрузка ...
|
|
| O-RING | O-RING | O-RING |
Загрузка ...
|
|
| 413-824 | 413-824 | BOLT |
Загрузка ...
|
|
| 492-11050 | 492-11050 | WASHER |
Загрузка ...
|
|
| 32 | 87363628 | PLUG |
Загрузка ...
|
|
| 33 | 87561091 | GAUGE |
Загрузка ...
|
|
| 34 | 87627796 | CAP |
Загрузка ...
|
|
| 35 | 87566759 | HOSE ASSY |
Загрузка ...
|
|
| 36 | 84674 | CLAMP |
Загрузка ...
|
|
| 37 | 87565734 | HOSE ASSY |
Загрузка ...
|
|
| 38 | 87560323 | BREATHER |
Загрузка ...
|
|
| 39 | 470375C1 | CLAMP |
Загрузка ...
|
|
| 40 | 218-5105 | ELBOW |
Загрузка ...
|
|
| 41 | 87565706 | HOSE ASSY |
Загрузка ...
|
|
| 42 | 87383361 | STRAP |
Загрузка ...
|
|
| 43 | 87559118 | FILTER |
Загрузка ...
|
|
| 44 | 87566343 | CLAMP |
Загрузка ...
|
|
| 45 | REF | INSTRUCTION |
Загрузка ...
|
|
| 46 | REF | INSTRUCTION |
Загрузка ...
|
|
| 47 | 87605744 | COUPLING |
Загрузка ...
|
|
| KITSeal | KITSeal | KIT |
Загрузка ...
|
|
| 48 | 87605745 | COUPLING |
Загрузка ...
|
|
| KITSeal | KITSeal | KIT |
Загрузка ...
|
|
| 49 | 87597367 | COUPLING |
Загрузка ...
|
|
| KITSeal | KITSeal | KIT |
Загрузка ...
|
|
| 50 | 87585307 | FASTENER |
Загрузка ...
|
|
| 51 | 87585308 | FASTENER |
Загрузка ...
|
|
| 54 | MOULDING | MOULDING |
Загрузка ...
|
|
| 55 | MOULDING | MOULDING |
Загрузка ...
|
|
| 56 | 87627796 | CAP |
Загрузка ...
|
|
| 57 | ELBOW | ELBOW |
Загрузка ...
|
|
| 57 | 218-5137 | ELBOW |
Загрузка ...
|
|
| 58 | 87699660 | CLAMP |
Загрузка ...
|
|
| A | 225918 | SCREW |
Загрузка ...
|
|
| B | 86521609 | NUT |
Загрузка ...
|
|
| C | 409-768 | BOLT |
Загрузка ...
|
|
| D | 281-54910 | SCREW |
Загрузка ...
|
|
| E | 88682 | BOLT |
Загрузка ...
|
|
| F | 87626 | BOLT |
Загрузка ...
|
|
| G | 86521605 | NUT |
Загрузка ...
|
|
| H | 495-11034 | WASHER |
Загрузка ...
|
|
| 237-6006 | 237-6006 | O-RING |
Загрузка ...
|
|
| 237-6008 | 237-6008 | O-RING |
Загрузка ...
|
|
| 237-6010 | 237-6010 | O-RING |
Загрузка ...
|
|
| 237-6012 | 237-6012 | O-RING |
Загрузка ...
|
|
| 167268 | 167268 | O-RING |
Загрузка ...
|
|
| 570186 | 570186 | O-RING |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
