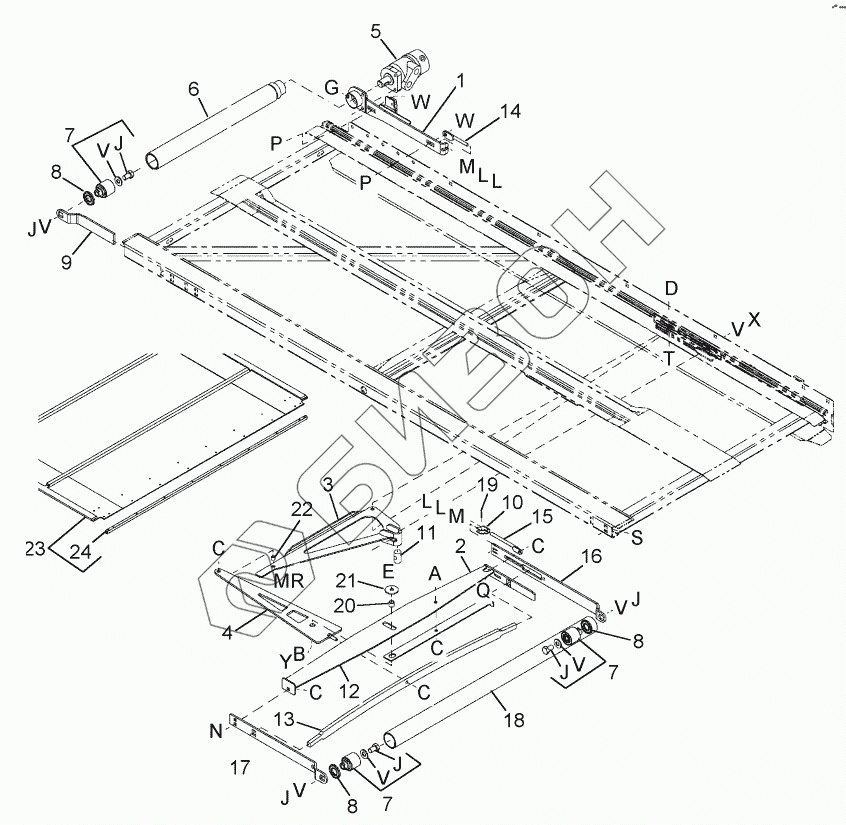

Графический каталог запасных частей к технике: CASE IH Жатка-2152. DRAPERS, DRIVE AND TENSIONER
1
2
3
4
5
6
7
7
7
8
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
A
B
C
C
C
C
C
D
E
G
J
J
J
J
J
J
L
L
L
L
M
M
M
N
P
P
R
S
T
V
V
V
V
V
V
V
W
W
X
Y
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 87560459 | ARM |
Загрузка ...
|
|
| 1 | 87560468 | ARM |
Загрузка ...
|
|
| 1 | 87560469 | ARM |
Загрузка ...
|
|
| 2 | 87585450 | STABILIZER |
Загрузка ...
|
|
| 2 | 87585451 | STABILIZER |
Загрузка ...
|
|
| 3 | 87585452 | BELLCRANK |
Загрузка ...
|
|
| 3 | 87585215 | BELLCRANK |
Загрузка ...
|
|
| 4 | 87585454 | SUPPORT ASSY |
Загрузка ...
|
|
| 5 | 87561200 | MOTOR |
Загрузка ...
|
|
| 410841A1 | 410841A1 | KEY |
Загрузка ...
|
|
| 87585425 | 87585425 | SEAL |
Загрузка ...
|
|
| 6 | 87561475 | ROLLER ASSY |
Загрузка ...
|
|
| 7 | 87560474 | BEARING ASSY |
Загрузка ...
|
|
| 8 | 87561492 | SEAL |
Загрузка ...
|
|
| 9 | 87560453 | ARM |
Загрузка ...
|
|
| 9 | 87560333 | SUPPORT |
Загрузка ...
|
|
| 10 | 87561174 | ARM |
Загрузка ...
|
|
| 11 | 87566764 | NUT |
Загрузка ...
|
|
| 12 | 87561150 | INDICATOR |
Загрузка ...
|
|
| 13 | 87561165 | SPRING |
Загрузка ...
|
|
| 14 | 87560444 | ADJUSTER |
Загрузка ...
|
|
| 15 | 87560443 | ADJUSTER |
Загрузка ...
|
|
| 16 | 87560456 | ARM |
Загрузка ...
|
|
| 17 | 87585170 | ARM |
Загрузка ...
|
|
| 18 | 87561635 | TUBE ASSY |
Загрузка ...
|
|
| 19 | 280250 | PIN |
Загрузка ...
|
|
| 20 | 87305403 | SPACER |
Загрузка ...
|
|
| 21 | 495-31056 | WASHER |
Загрузка ...
|
|
| 22 | 87035448 | SPACER |
Загрузка ...
|
|
| 23 | 87605705 | SHEET ASSY |
Загрузка ...
|
|
| 23 | 87605706 | SHEET ASSY |
Загрузка ...
|
|
| 23 | 87560978 | SHEET ASSY |
Загрузка ...
|
|
| 23 | 87560979 | SHEET ASSY |
Загрузка ...
|
|
| 23 | 87560980 | SHEET ASSY |
Загрузка ...
|
|
| 23 | 87605708 | SHEET ASSY |
Загрузка ...
|
|
| 23 | 87605707 | SHEET ASSY Inc. 24 |
Загрузка ...
|
|
| 23 | 87605709 | SHEET ASSY |
Загрузка ...
|
|
| 23 | 87605710 | SHEET ASSY |
Загрузка ...
|
|
| 24 | 87585256 | KIT |
Загрузка ...
|
|
| 87585359 | 87585359 | KIT |
Загрузка ...
|
|
| A | 87605747 | BOLT |
Загрузка ...
|
|
| B | 495-11053 | WASHER |
Загрузка ...
|
|
| C | 86521609 | NUT |
Загрузка ...
|
|
| D | 231-2448 | NUT |
Загрузка ...
|
|
| E | 86632558 | NUT |
Загрузка ...
|
|
| G | 80425 | SET SCREW |
Загрузка ...
|
|
| J | 414-1016 | BOLT |
Загрузка ...
|
|
| L | 9628503 | NUT |
Загрузка ...
|
|
| M | 495-11041 | WASHER |
Загрузка ...
|
|
| N | 88682 | BOLT |
Загрузка ...
|
|
| P | 87868 | SCREW |
Загрузка ...
|
|
| Q | 86508773 | BOLT |
Загрузка ...
|
|
| R | 88206 | SCREW |
Загрузка ...
|
|
| S | 280486 | BOLT |
Загрузка ...
|
|
| T | 87848 | SCREW |
Загрузка ...
|
|
| V | 1013623 | WASHER |
Загрузка ...
|
|
| W | 87323841 | NUT |
Загрузка ...
|
|
| X | 346551A1 | SCREW |
Загрузка ...
|
|
| Y | 87670 | BOLT |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
