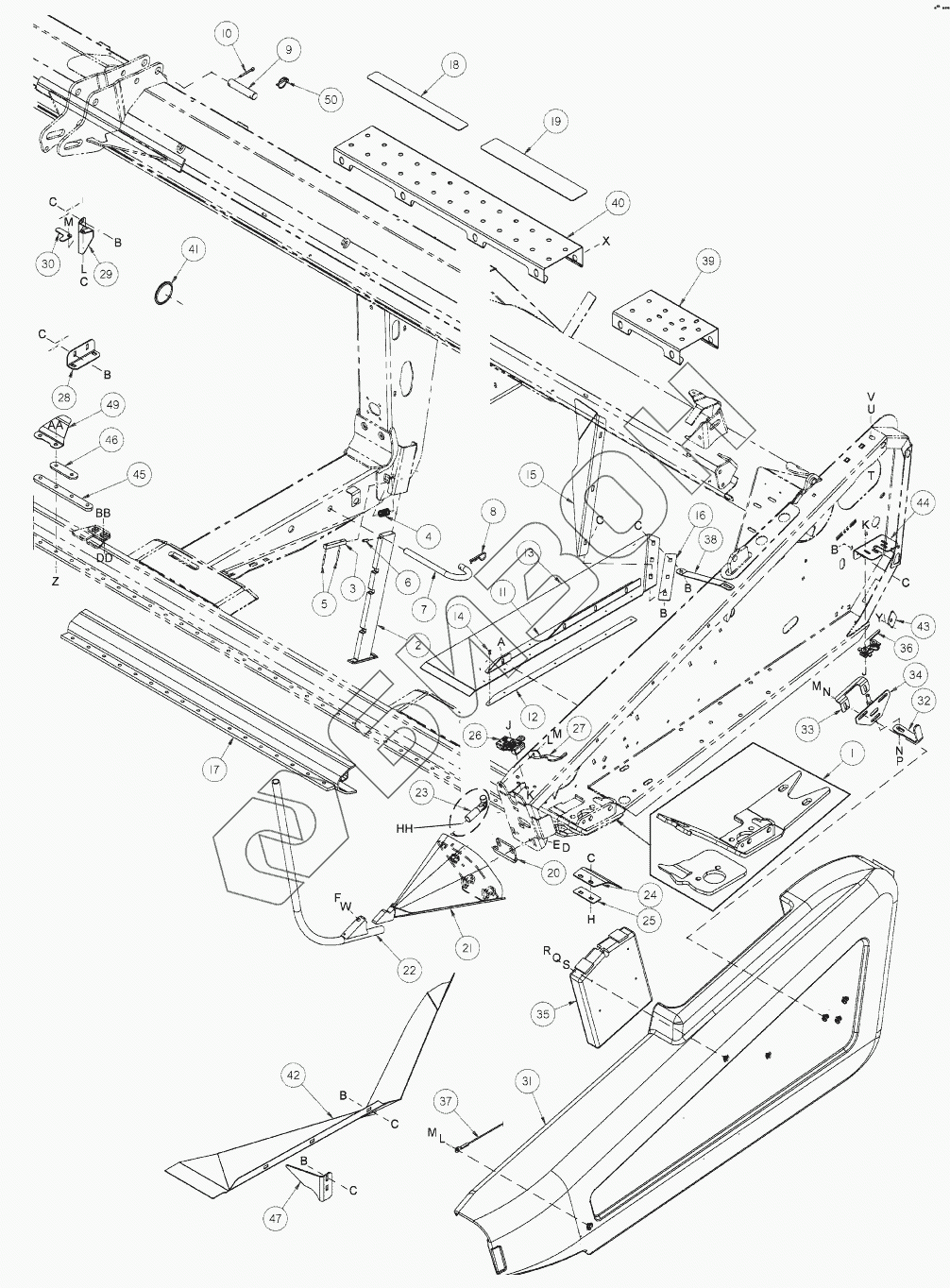

Графический каталог запасных частей к технике: CASE IH Жатка-2152. FRAME AND COMPONENTS
1
1
1
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
15
15
16
17
17
18
19
20
20
21
21
22
23
24
24
25
26
26
27
27
28
29
30
31
31
32
33
34
35
36
36
37
38
39
40
41
42
42
43
44
44
45
46
47
47
49
50
A
B
B
B
B
B
B
B
C
C
C
C
C
C
C
C
C
D
E
F
H
J
K
K
L
L
L
M
M
M
M
N
N
P
Q
R
S
T
U
V
W
X
Y
Z
Z
BB
DD
HH
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 87585354 | KIT |
Загрузка ...
|
|
| 1 | 87585355 | KIT |
Загрузка ...
|
|
| 1 | 87589378 | KIT |
Загрузка ...
|
|
| 1 | 87589379 | KIT |
Загрузка ...
|
|
| 2 | 87561560 | STAND |
Загрузка ...
|
|
| 3 | 87566773 | PIN |
Загрузка ...
|
|
| 4 | 87566785 | SPRING |
Загрузка ...
|
|
| 5 | 87020817 | PIN |
Загрузка ...
|
|
| 6 | 87538 | PIN |
Загрузка ...
|
|
| 7 | 87566772 | PIN |
Загрузка ...
|
|
| 8 | 591107R1 | PIN |
Загрузка ...
|
|
| 9 | 87655419 | PIN |
Загрузка ...
|
|
| 10 | 88182 | PIN |
Загрузка ...
|
|
| 11 | 87589368 | ANGLE |
Загрузка ...
|
|
| 11 | 87589369 | ANGLE |
Загрузка ...
|
|
| 12 | 87560518 | BAR |
Загрузка ...
|
|
| 13 | 87627743 | RUBBER |
Загрузка ...
|
|
| 14 | 86512629 | RIVET |
Загрузка ...
|
|
| 15 | 87560967 | DEFLECTOR |
Загрузка ...
|
|
| 15 | 87560968 | DEFLECTOR |
Загрузка ...
|
|
| 16 | 87560519 | BAR |
Загрузка ...
|
|
| 17 | 87409005 | CUTTERBAR |
Загрузка ...
|
|
| 17 | 87605711 | CUTTERBAR |
Загрузка ...
|
|
| 18 | 87561573 | STRIP |
Загрузка ...
|
|
| 19 | 87561585 | STRIP |
Загрузка ...
|
|
| 20 | 87560328 | SHIELD |
Загрузка ...
|
|
| 20 | 87561533 | SHIELD |
Загрузка ...
|
|
| 21 | 87560971 | DIVIDER |
Загрузка ...
|
|
| 21 | 87560327 | DIVIDER ASSY |
Загрузка ...
|
|
| 22 | 87560972 | DIVIDER |
Загрузка ...
|
|
| 23 | 87561129 | HOOK |
Загрузка ...
|
|
| 24 | 87561532 | SHIELD |
Загрузка ...
|
|
| 24 | 87561534 | SHIELD |
Загрузка ...
|
|
| 25 | 87561249 | RETAINER |
Загрузка ...
|
|
| 26 | 87561161 | LATCH |
Загрузка ...
|
|
| 26 | 87561163 | LATCH |
Загрузка ...
|
|
| 27 | 87561162 | LATCH |
Загрузка ...
|
|
| 27 | 87561164 | LATCH |
Загрузка ...
|
|
| 28 | 87560446 | ANGLE |
Загрузка ...
|
|
| 29 | 87560841 | BRACKET |
Загрузка ...
|
|
| 30 | 87561618 | DIVIDER |
Загрузка ...
|
|
| 31 | 87560987 | DECAL |
Загрузка ...
|
|
| 31 | 87560990 | DECAL |
Загрузка ...
|
|
| 32 | 87561604 | SUPPORT |
Загрузка ...
|
|
| 33 | 87585414 | RETAINER |
Загрузка ...
|
|
| 34 | 87561212 | PIN |
Загрузка ...
|
|
| 35 | 401981A1 | BOX |
Загрузка ...
|
|
| 36 | 87560476 | LATCH |
Загрузка ...
|
|
| 36 | 87560475 | LATCH |
Загрузка ...
|
|
| 37 | 87560846 | CABLE |
Загрузка ...
|
|
| 38 | 87561245 | RETAINER |
Загрузка ...
|
|
| 39 | 87561225 | PLATE |
Загрузка ...
|
|
| 40 | 87561224 | PLATE |
Загрузка ...
|
|
| 41 | 87566775 | PLASTIC PLUG |
Загрузка ...
|
|
| 42 | 87560353 | DEFLECTOR |
Загрузка ...
|
|
| 42 | 87560969 | DEFLECTOR |
Загрузка ...
|
|
| 43 | 87561101 | GUIDE |
Загрузка ...
|
|
| 44 | 87589365 | SUPPORT ASSY |
Загрузка ...
|
|
| 44 | 87589377 | SUPPORT ASSY |
Загрузка ...
|
|
| 45 | Cutterbar | BAR Cutterbar Splice |
Загрузка ...
|
|
| 46 | Cutterbar | BAR Cutterbar Splice |
Загрузка ...
|
|
| 47 | 87605751 | SUPPORT |
Загрузка ...
|
|
| 47 | 87605752 | SUPPORT |
Загрузка ...
|
|
| 49 | 87725613 | COVER |
Загрузка ...
|
|
| 50 | 341005A1 | PIN |
Загрузка ...
|
|
| A | 281-54910 | SCREW |
Загрузка ...
|
|
| B | 86508748 | BOLT |
Загрузка ...
|
|
| C | 86521609 | NUT |
Загрузка ...
|
|
| D | 87670 | BOLT |
Загрузка ...
|
|
| E | 86512371 | NUT |
Загрузка ...
|
|
| F | 87689 | BOLT |
Загрузка ...
|
|
| G | 219758 | NUT |
Загрузка ...
|
|
| H | 86511946 | SCREW |
Загрузка ...
|
|
| J | 443-13124 | SCREW |
Загрузка ...
|
|
| K | 87034814 | NUT |
Загрузка ...
|
|
| L | 492-11038 | WASHER |
Загрузка ...
|
|
| M | 88434 | BOLT |
Загрузка ...
|
|
| N | 495-11041 | WASHER |
Загрузка ...
|
|
| P | 88206 | SCREW |
Загрузка ...
|
|
| Q | 492-11025 | WASHER |
Загрузка ...
|
|
| R | 9707580 | SCREW |
Загрузка ...
|
|
| S | 495-11028 | WASHER |
Загрузка ...
|
|
| T | 409-7816 | BOLT |
Загрузка ...
|
|
| U | 492-11050 | WASHER |
Загрузка ...
|
|
| V | 231-4148 | NUT |
Загрузка ...
|
|
| W | 280431 | NUT |
Загрузка ...
|
|
| X | 87566780 | SCREW |
Загрузка ...
|
|
| Y | 87423184 | RIVET |
Загрузка ...
|
|
| Z | 424-728 | BOLT |
Загрузка ...
|
|
| Z | 433-732 | BOLT |
Загрузка ...
|
|
| AA | 425-107 | NUT |
Загрузка ...
|
|
| BB | 434-1016 | BOLT |
Загрузка ...
|
|
| DD | 129-390 | NUT |
Загрузка ...
|
|
| HH | 219758 | NUT |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
