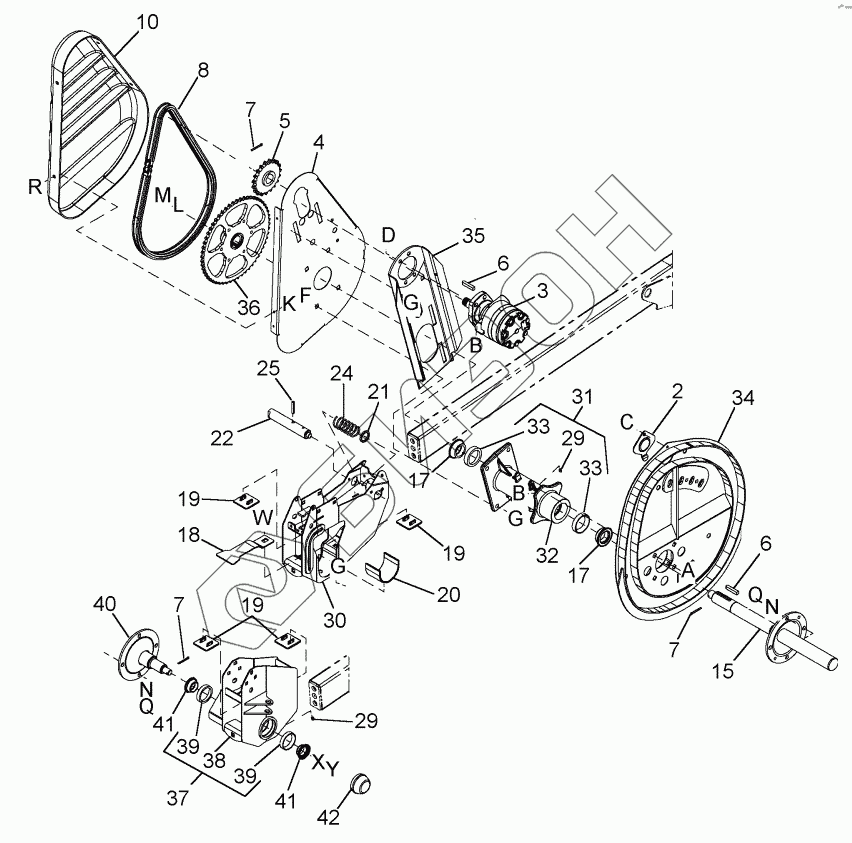

Графический каталог запасных частей к технике: CASE IH Жатка-2152. REEL DRIVE COMPONENTS - 2 ARM
2
3
4
5
5
5
5
5
6
6
7
7
7
8
8
10
15
17
17
18
19
19
19
20
21
22
24
25
29
29
30
31
32
33
33
34
35
36
36
37
37
38
39
39
40
41
41
42
A
B
B
C
D
F
G
G
G
K
L
M
N
N
Q
Q
R
W
X
Y
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 2 | 87560891 | COVER |
Загрузка ...
|
|
| 3 | 87561181 | MOTOR |
Загрузка ...
|
|
| 87407673 | 87407673 | SEAL ASSY |
Загрузка ...
|
|
| 4 | 87561233 | SUPPORT |
Загрузка ...
|
|
| 5 | 87566794 | GEAR |
Загрузка ...
|
|
| 5 | 87585446 | SPROCKET |
Загрузка ...
|
|
| 5 | 87585448 | SPROCKET |
Загрузка ...
|
|
| 5 | 87585447 | SPROCKET |
Загрузка ...
|
|
| 5 | 87585449 | SPROCKET |
Загрузка ...
|
|
| 6 | 87561155 | KEY |
Загрузка ...
|
|
| 7 | 88350 | PIN |
Загрузка ...
|
|
| 8 | 87566336 | CHAIN AGRICULTURE |
Загрузка ...
|
|
| 8 | 87627746 | CHAIN AGRICULTURE |
Загрузка ...
|
|
| 10 | 87560894 | COVER |
Загрузка ...
|
|
| 15 | 87561237 | SUPPORT |
Загрузка ...
|
|
| 17 | 96173C1 | BEARING |
Загрузка ...
|
|
| 18 | 87560881 | CLAMP |
Загрузка ...
|
|
| 19 | 87561202 | PAD |
Загрузка ...
|
|
| 20 | 87561547 | SLEEVE |
Загрузка ...
|
|
| 21 | 87566800 | WASHER |
Загрузка ...
|
|
| 22 | 87566765 | PIN |
Загрузка ...
|
|
| 24 | 87566787 | SPRING |
Загрузка ...
|
|
| 25 | 87681 | PIN |
Загрузка ...
|
|
| 29 | 87414 | NIPPLE |
Загрузка ...
|
|
| 30 | 87561606 | SUPPORT |
Загрузка ...
|
|
| 31 | 87561234 | SUPPORT |
Загрузка ...
|
|
| 32 | NSS | NOT SERVICED SEPARATELY |
Загрузка ...
|
|
| 33 | 478793R1 | BEARING SET |
Загрузка ...
|
|
| 34 | 87560847 | CAM |
Загрузка ...
|
|
| 35 | 87561183 | MOUNT |
Загрузка ...
|
|
| 36 | 87566791 | GEAR |
Загрузка ...
|
|
| 36 | 87627747 | SPROCKET |
Загрузка ...
|
|
| 37 | 87561619 | SUPPORT |
Загрузка ...
|
|
| 37 | 414-1016 | BOLT |
Загрузка ...
|
|
| 38 | NSS | NOT SERVICED SEPARATELY |
Загрузка ...
|
|
| 39 | 651817R1 | BEARING |
Загрузка ...
|
|
| 40 | 87561507 | SHAFT |
Загрузка ...
|
|
| 41 | 602958R91 | CONE |
Загрузка ...
|
|
| 42 | 820166C1 | CAP |
Загрузка ...
|
|
| 46 | 87589359 | SHIM |
Загрузка ...
|
|
| 47 | 87589354 | RING |
Загрузка ...
|
|
| 48 | 87589355 | SUPPORT ASSY |
Загрузка ...
|
|
| A | 433-836 | BOLT |
Загрузка ...
|
|
| B | 231-4148 | NUT |
Загрузка ...
|
|
| C | 281-54910 | SCREW |
Загрузка ...
|
|
| D | 87566358 | BOLT |
Загрузка ...
|
|
| F | 434-820 | BOLT |
Загрузка ...
|
|
| G | 87323841 | NUT |
Загрузка ...
|
|
| K | 131-646 | NUT |
Загрузка ...
|
|
| L | 1276478C1 | WASHER |
Загрузка ...
|
|
| M | 49027 | NUT |
Загрузка ...
|
|
| N | 492-11050 | WASHER |
Загрузка ...
|
|
| Q | 87670 | BOLT |
Загрузка ...
|
|
| R | 523291 | BOLT |
Загрузка ...
|
|
| W | 434-816 | BOLT |
Загрузка ...
|
|
| X | 1336594C1 | WASHER |
Загрузка ...
|
|
| Y | 86632554 | NUT |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
