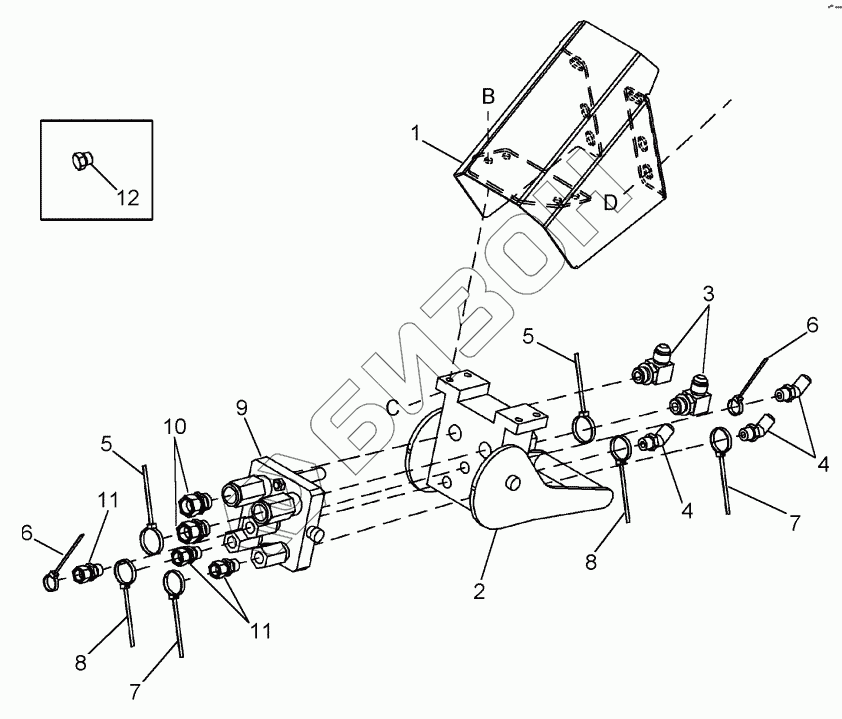

Графический каталог запасных частей к технике: CASE IH Жатка-2152. REEL HYDRAULICS - COUPLER PACKAGE
1
2
3
4
4
5
5
6
6
7
7
9
10
11
11
12
B
C
D
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 87585460 | SUPPORT ASSY |
Загрузка ...
|
|
| 2 | 87408322 | COUPLING |
Загрузка ...
|
|
| 3 | 128825 | O-RING |
Загрузка ...
|
|
| 4 | 201-315 | ELBOW |
Загрузка ...
|
|
| 5 | 87407797 | FASTENER |
Загрузка ...
|
|
| 6 | 1336064C1 | FASTENER |
Загрузка ...
|
|
| 7 | 87407803 | FASTENER |
Загрузка ...
|
|
| 9 | 87585267 | COUPLING |
Загрузка ...
|
|
| 10 | 192251A1 | CONNECTOR |
Загрузка ...
|
|
| 11 | 429455A1 | ADAPTER |
Загрузка ...
|
|
| 11 | 429455A1 | ADAPTER |
Загрузка ...
|
|
| 12 | 76349 | PLUG |
Загрузка ...
|
|
| 13 | 81827427 | CONNECTOR |
Загрузка ...
|
|
| 237-6008 | 237-6008 | O-RING |
Загрузка ...
|
|
| 237-6006 | 237-6006 | O-RING |
Загрузка ...
|
|
| 15 | 87605471 | HOLDER Multi Coupler |
Загрузка ...
|
|
| B | 87034814 | NUT |
Загрузка ...
|
|
| C | 461-33112 | SCREW |
Загрузка ...
|
|
| D | 281-54910 | SCREW |
Загрузка ...
|
|
| KIT | KIT | KIT |
Загрузка ...
|
|
| KIT | KIT | KIT |
Загрузка ...
|
|
| SCREWKIT | SCREWKIT | SCREW KIT |
Загрузка ...
|
|
| DOWELKIT | DOWELKIT | DOWEL KIT |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
