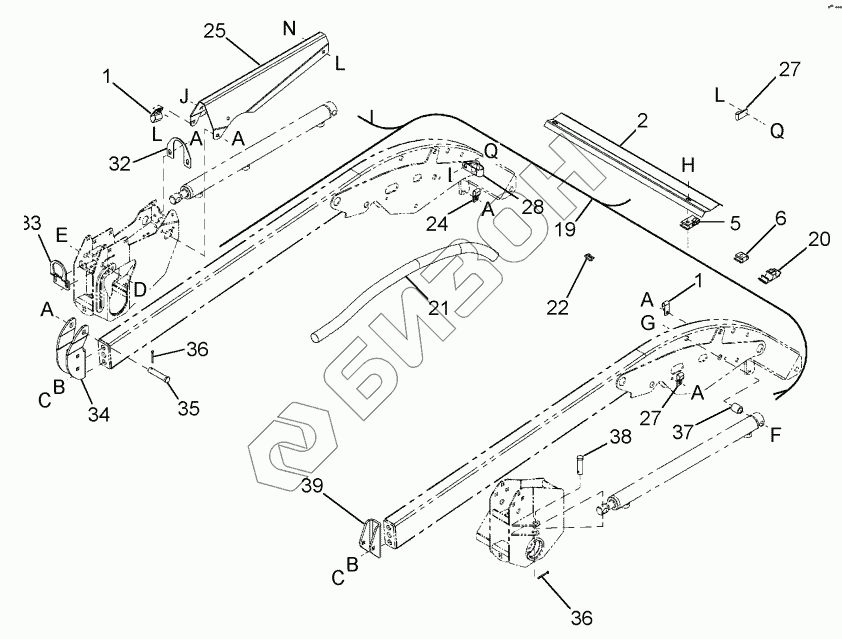

Графический каталог запасных частей к технике: CASE IH Жатка-2152. REEL HYDRAULICS - SINGLE REEL HEADERS
1
1
1
1
1
1
2
5
6
19
20
21
21
22
24
25
27
27
28
28
32
33
34
35
36
36
37
38
39
A
A
A
A
A
A
B
B
C
C
D
E
F
G
H
J
L
L
L
L
N
Q
Q
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 87532509 | CLAMP |
Загрузка ...
|
|
| 1 | 87566342 | CLAMP |
Загрузка ...
|
|
| 1 | 470375C1 | CLAMP |
Загрузка ...
|
|
| 2 | 87560910 | COVER |
Загрузка ...
|
|
| 2 | 87560907 | COVER |
Загрузка ...
|
|
| 2 | 87560921 | COVER |
Загрузка ...
|
|
| 2 | 87560917 | COVER |
Загрузка ...
|
|
| 2 | 87560915 | COVER |
Загрузка ...
|
|
| 2 | 87560912 | COVER |
Загрузка ...
|
|
| 2 | 87560914 | COVER |
Загрузка ...
|
|
| 2 | 87560922 | COVER |
Загрузка ...
|
|
| 2 | 87560923 | COVER |
Загрузка ...
|
|
| 2 | 87560913 | COVER |
Загрузка ...
|
|
| 2 | 87560924 | COVER |
Загрузка ...
|
|
| 5 | 87561118 | HOLDER |
Загрузка ...
|
|
| 5 | 87561118 | HOLDER |
Загрузка ...
|
|
| 5 | 87561118 | HOLDER |
Загрузка ...
|
|
| 5 | 87561118 | HOLDER |
Загрузка ...
|
|
| 6 | 87561126 | HOLDER |
Загрузка ...
|
|
| 19 | REF | INSTRUCTION |
Загрузка ...
|
|
| 20 | 87561128 | HOLDER |
Загрузка ...
|
|
| 20 | 87561128 | HOLDER |
Загрузка ...
|
|
| 20 | 87561128 | HOLDER |
Загрузка ...
|
|
| 20 | 87561128 | HOLDER |
Загрузка ...
|
|
| 21 | 87383360 | STRAP |
Загрузка ...
|
|
| 21 | 87383361 | STRAP |
Загрузка ...
|
|
| 22 | 1336064C1 | FASTENER |
Загрузка ...
|
|
| 22 | 1336064C1 | FASTENER |
Загрузка ...
|
|
| 22 | 1336064C1 | FASTENER |
Загрузка ...
|
|
| 22 | 1336064C1 | FASTENER |
Загрузка ...
|
|
| 22 | 87407803 | FASTENER |
Загрузка ...
|
|
| 22 | 87407798 | FASTENER |
Загрузка ...
|
|
| 22 | 87407797 | FASTENER |
Загрузка ...
|
|
| 24 | 87532509 | CLAMP |
Загрузка ...
|
|
| 25 | 87561122 | HOLDER |
Загрузка ...
|
|
| 27 | 87566342 | CLAMP |
Загрузка ...
|
|
| 28 | 338322A1 | CLIP |
Загрузка ...
|
|
| 28 | 470375C1 | CLAMP |
Загрузка ...
|
|
| 32 | 87585407 | PLATE ASSY |
Загрузка ...
|
|
| 33 | 87585463 | SUPPORT ASSY |
Загрузка ...
|
|
| 34 | 87585462 | SUPPORT ASSY |
Загрузка ...
|
|
| 35 | 427-10300 | PIN |
Загрузка ...
|
|
| 36 | 88350 | PIN |
Загрузка ...
|
|
| 37 | 87585930 | SPACER |
Загрузка ...
|
|
| 38 | 427-10225 | PIN |
Загрузка ...
|
|
| 39 | 87585453 | SUPPORT ASSY |
Загрузка ...
|
|
| 44 | 495-11066 | WASHER |
Загрузка ...
|
|
| 45 | GROMMET | GROMMET |
Загрузка ...
|
|
| 45 | GROMMET | GROMMET |
Загрузка ...
|
|
| 46 | GROMMET | GROMMET |
Загрузка ...
|
|
| 47 | GROMMET | GROMMET |
Загрузка ...
|
|
| 47 | GROMMET | GROMMET |
Загрузка ...
|
|
| 48 | GROMMET | GROMMET |
Загрузка ...
|
|
| A | 281-54910 | SCREW |
Загрузка ...
|
|
| B | 492-11050 | WASHER |
Загрузка ...
|
|
| C | 87670 | BOLT |
Загрузка ...
|
|
| D | 413-856 | BOLT |
Загрузка ...
|
|
| E | 86632558 | NUT |
Загрузка ...
|
|
| F | 413-1096 | BOLT |
Загрузка ...
|
|
| G | 86521611 | NUT |
Загрузка ...
|
|
| H | 281-54816 | SCREW |
Загрузка ...
|
|
| J | 9706726 | BOLT |
Загрузка ...
|
|
| L | 86521609 | NUT |
Загрузка ...
|
|
| N | 88444 | BOLT |
Загрузка ...
|
|
| Q | 86508748 | BOLT |
Загрузка ...
|
