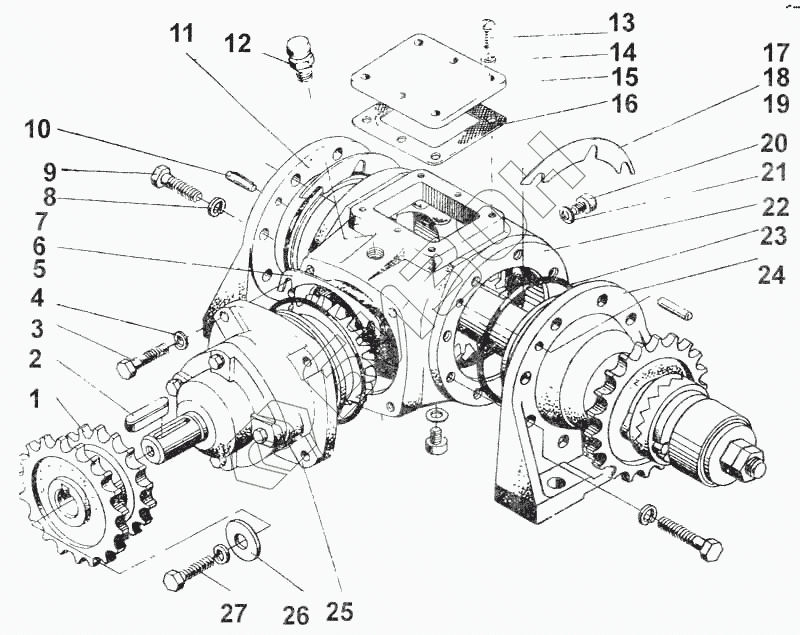

Графический каталог запасных частей к технике: ДКЗ СПС-4,2А-02. Редуктор
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| СПС 55130 | СПС 55130 | Редуктор |
Загрузка ...
|
|
| 1 | СПС-10030 | Блок звездочек |
Загрузка ...
|
|
| 2 | Шпонка 10х8х45 ГОСТ 23360-78 | Шпонка 10х8х45 ГОСТ 23360-78 |
Загрузка ...
|
|
| 3 | Болт М12-6qх35.58.019 ГОСТ 7796-70 | Болт М12-6qх35.58.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 4 | Шайба 12.65Г.05 ГОСТ 6402-70 | Шайба 12.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 5 | Н.090.40.404 | Прокладка регулировочная |
Загрузка ...
|
|
| 6 | Н.090.40.404-01 | Прокладка регулировочная |
Загрузка ...
|
|
| 7 | Н.090.40.404-02 | Прокладка регулировочная |
Загрузка ...
|
|
| 8 | Болт М10-6qх30.58.019 ГОСТ 7796-70 | Болт М10-6qх30.58.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 9 | Шайба 10.65Г.05 ГОСТ 6402-70 | Шайба 10.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 10 | РФ.00.00.602 | Штифт |
Загрузка ...
|
|
| 11 | Н.090.40.104-А | Крышка глухая |
Загрузка ...
|
|
| 12 | Сапун в сборе РФ 00.03.000 | Сапун в сборе РФ 00.03.000 |
Загрузка ...
|
|
| 13 | Винт В1.М6-6qх12.58.019 ГОСТ 17473-80 | Винт В1.М6-6qх12.58.019 ГОСТ 17473-80 |
Загрузка ...
|
|
| 14 | Шайба 6.65Г.05 ГОСТ 6402-70 | Шайба 6.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 15 | Крышка РФ0.00.419-07 | Крышка РФ0.00.419-07 |
Загрузка ...
|
|
| 16 | Прокладка РФ00.00.005-02 | Прокладка РФ00.00.005-02 |
Загрузка ...
|
|
| 17 | Н.090.401 | Прокладка регулировочная |
Загрузка ...
|
|
| 18 | Прокладка регулировочная Н.090.40.401-01 | Прокладка регулировочная Н.090.40.401-01 |
Загрузка ...
|
|
| 19 | Прокладка регулировочная Н. 090.40.401-02 | Прокладка регулировочная Н. 090.40.401-02 |
Загрузка ...
|
|
| 20 | РФ.00.00.003 | Прокладка |
Загрузка ...
|
|
| 21 | РФ.00.00.603 | Пробка |
Загрузка ...
|
|
| 22 | Н.090.40.101 | Корпус |
Загрузка ...
|
|
| 23 | Кольцо 135-140-36-2-1 ГОСТ 18829-73 ГОСТ 9833-73 | Кольцо 135-140-36-2-1 ГОСТ 18829-73 ГОСТ 9833-73 |
Загрузка ...
|
|
| 24 | Н.09040.105-А | Крышка |
Загрузка ...
|
|
| 25 | Стакан в сборе Н.090.40.010 | Стакан в сборе Н.090.40.010 |
Загрузка ...
|
|
| 26 | КТ-4245 | Шайба специальная |
Загрузка ...
|
|
| 27 | Болт М10-6qх35.58.019 ГОСТ 7796-70 | Болт М10-6qх35.58.019 ГОСТ 7796-70 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
