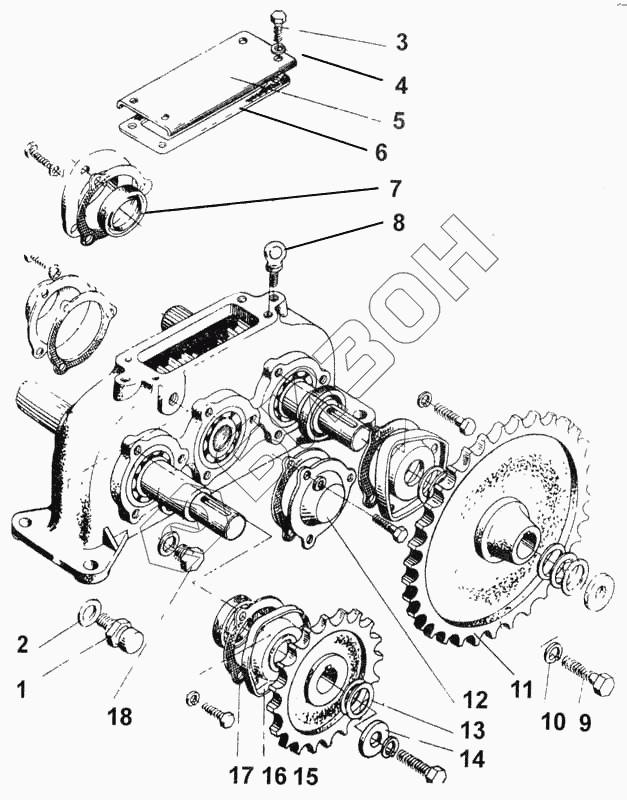

Графический каталог запасных частей к технике: ДКЗ СПС-4,2А-02. Редуктор
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| СПТ-13130 | СПТ-13130 | Редуктор |
Загрузка ...
|
|
| 1 | Сапун в сборе РФ00.01.000/Н.090.20.000 | Сапун в сборе РФ00.01.000/Н.090.20.000 |
Загрузка ...
|
|
| 2 | Прокладка РФ00.00.002/ Н.090.20.000 | Прокладка РФ00.00.002/ Н.090.20.000 |
Загрузка ...
|
|
| 3 | Болт М8-6qх20.58.019 ГОСТ 7796-70 | Болт М8-6qх20.58.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 4 | Шайба 8.65Г.05 ГОСТ 6402-70 | Шайба 8.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 5 | СПС 55401 | Крышка |
Загрузка ...
|
|
| 6 | СПС 55001 | Прокладка |
Загрузка ...
|
|
| 7 | Манжета 1.2-40х60-1 ГОСТ 8752-79 ОСТ 38.05 146-78 | Манжета 1.2-40х60-1 ГОСТ 8752-79 ОСТ 38.05 146-78 |
Загрузка ...
|
|
| 8 | Рым-болт М10 ГОСТ 4751-73 | Рым-болт М10 ГОСТ 4751-73 |
Загрузка ...
|
|
| 9 | Болт М12-6qх30.58.019 ГОСТ 7796-70 | Болт М12-6qх30.58.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 10 | Шайба 12.65Г.05 ГОСТ 6402- 70 | Шайба 12.65Г.05 ГОСТ 6402- 70 |
Загрузка ...
|
|
| 11 | Н.022.020-41 | Звездочка Н.022.020-41 (z = 32, t = 25,4) 1.ст = 45 мм РТМ-А23.2.022-80 |
Загрузка ...
|
|
| 12 | 90-ЗН2 | Крышка глухая |
Загрузка ...
|
|
| 13 | КТ-36405 | Шайба регулировочная |
Загрузка ...
|
|
| 14 | КТ-4032 | Шайба специальная |
Загрузка ...
|
|
| 15 | РКС6.11250-01 | Звездочка в сборе |
Загрузка ...
|
|
| 16 | ННД-5 | Крышка 60х42х90 |
Загрузка ...
|
|
| 17 | КТ-0032 | Прокладка |
Загрузка ...
|
|
| 18 | Пробка РФ.00.00.601 Н.090.20.000 | Пробка РФ.00.00.601 Н.090.20.000 |
Загрузка ...
|
