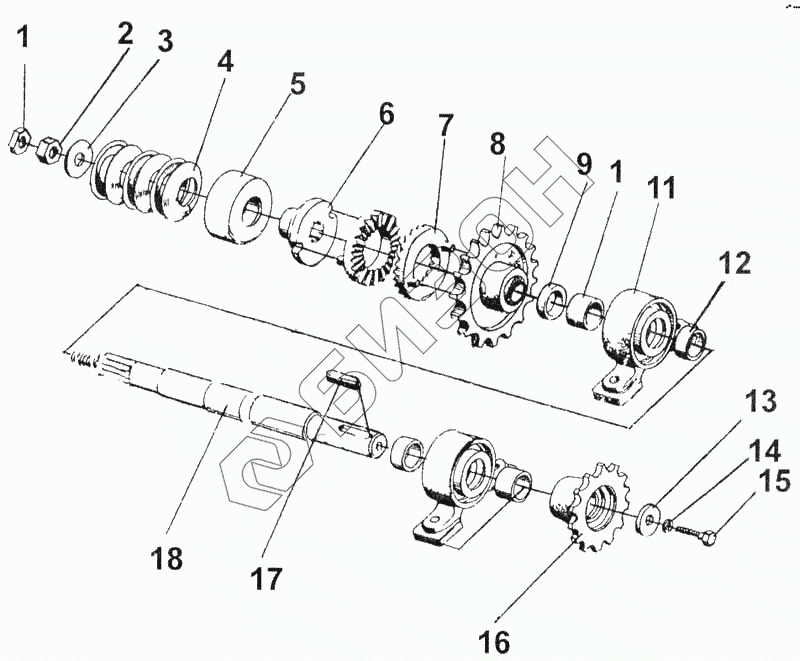

Графический каталог запасных частей к технике: ДКЗ СПС-4,2А-02. Вал левый
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| СПТ-10080 | СПТ-10080 | Вал левый |
Загрузка ...
|
|
| 1 | Гайка М20-6Н.6.019 ГОСТ 5916-70 | Гайка М20-6Н.6.019 ГОСТ 5916-70 |
Загрузка ...
|
|
| 2 | Гайка М20-6Н.6.019 ГОСТ 5915-70 | Гайка М20-6Н.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 3 | КТ 03405 | Шайба специальная |
Загрузка ...
|
|
| 4 | Пружина тарельчатая 11-1-3-80х40х2хЗЦЗ ГОСТ 3057-79 | Пружина тарельчатая 11-1-3-80х40х2хЗЦЗ ГОСТ 3057-79 |
Загрузка ...
|
|
| 5 | РКС6.06412 | Кожух |
Загрузка ...
|
|
| 6 | РКС6.06606 | Фланец |
Загрузка ...
|
|
| 7 | Н.038.01.004 | Шайба зубчато-фрикционная |
Загрузка ...
|
|
| 8 | РКС6.06140 | Звездочка в сборе |
Загрузка ...
|
|
| 9 | Втулка П421х35Н12х8 СТП 304.9.40-86 | Втулка П421х35Н12х8 СТП 304.9.40-86 |
Загрузка ...
|
|
| 10 | РКС6.05808-01 | Втулка |
Загрузка ...
|
|
| 11 | РКС6.05200-01 | Подшипниковый узел |
Загрузка ...
|
|
| 12 | РКС6.05802 | Втулка |
Загрузка ...
|
|
| 13 | КТ-4032 | Шайба специальная |
Загрузка ...
|
|
| 14 | Шайба 12.65Г.05 ГОСТ 6402-70 | Шайба 12.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 15 | Болт М12-6qх30.58.019 ГОСТ 7796-70 | Болт М12-6qх30.58.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 16 | СПС-08631 | Полумуфта |
Загрузка ...
|
|
| 17 | Шпонка 10х8х40 ГОСТ 23360-78 | Шпонка 10х8х40 ГОСТ 23360-78 |
Загрузка ...
|
|
| 18 | СПТ-10606 | Вал |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
