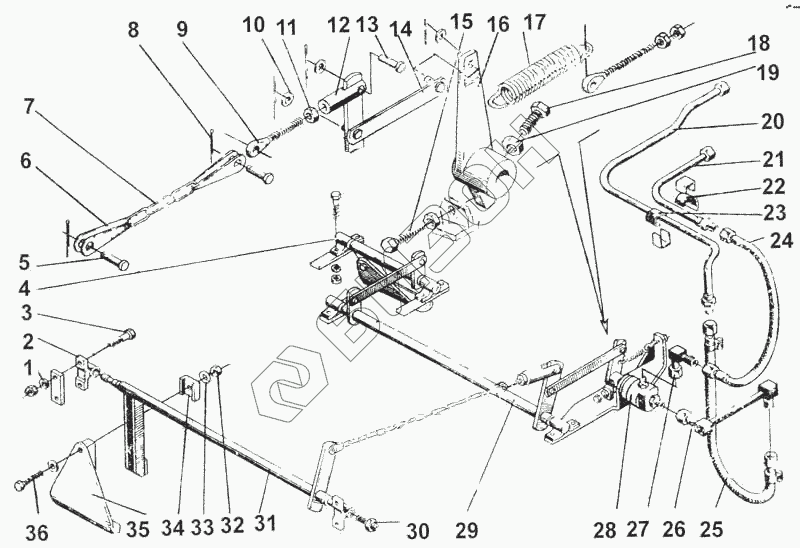

Графический каталог запасных частей к технике: ДКЗ СПС-4,2А. Автоматический регулятор загрузки
1
2
3
4
5
6
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| СПТ-33000 | СПТ-33000 | Регулятор автоматический загрузки |
Загрузка ...
|
|
| 1 | Шайба 8.65Г.05 ГОСТ 6402-70 | Шайба 8.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 2 | СПТ-33201 | Корпус |
Загрузка ...
|
|
| 3 | Болт М8-6qх25.58.019 ГОСТ 7796-70 | Болт М8-6qх25.58.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 4 | СПТ-33040 | Вал датчика |
Загрузка ...
|
|
| 5 | КТ-6119-А | Штырь |
Загрузка ...
|
|
| 6 | КТ-4041 | Серьга Цепь 4-4х28 ГОСТ 7070-75 22 звена |
Загрузка ...
|
|
| 8 | Шплинт 21х16.019 ГОСТ 397-79 | Шплинт 21х16.019 ГОСТ 397-79 |
Загрузка ...
|
|
| 9 | КГ-6170 | Болт натяжной |
Загрузка ...
|
|
| 10 | Шайба С.8х1,4.02.019 ГОСТ 11371-78 | Шайба С.8х1,4.02.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 11 | Гайка М10-6Н.6.019 ГОСТ 6915-70 | Гайка М10-6Н.6.019 ГОСТ 6915-70 |
Загрузка ...
|
|
| 12 | КС6.05635 | Наконечник |
Загрузка ...
|
|
| 13 | Ось 6-8b12 (-0,15,-0,30)х28.35.Ц9Хр ГОСТ 9650-80 | Ось 6-8b12 (-0,15,-0,30)х28.35.Ц9Хр ГОСТ 9650-80 |
Загрузка ...
|
|
| 14 | СПТ 33060 | Тяга |
Загрузка ...
|
|
| 15 | Болт М6-6qх30.58.019 ГОСТ 7796-70 | Болт М6-6qх30.58.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 16 | СПТ-33302 | Рукоятка |
Загрузка ...
|
|
| 17 | КТ-6169 | Пружина |
Загрузка ...
|
|
| 18 | Болт М8-6qх20.58.019 ГОСТ 7796-70 | Болт М8-6qх20.58.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 19 | Гайка М8-6Н.6.019 ГОСТ 5915-70 | Гайка М8-6Н.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 20 | СПТ-33400 | Трубопровод сливной |
Загрузка ...
|
|
| 21 | СПТ-33380 | Трубопровод |
Загрузка ...
|
|
| 22 | СПТ-32001 | Прокладка Пластина 1, рулон МБС-М-3х500х10000 ГОСТ 7338-77 56х22х3 (47881822595) |
Загрузка ...
|
|
| 23 | РКС6.21001 | Прокладка Пластина 1, рулон МБС-М-3х500х1000 ГОСТ 7338-77 80х22х3 |
Загрузка ...
|
|
| 24 | Н.036.80.090 | Рукав высокого давления Н-12 армированный Н.036.80.090 РТМ-А.23.1.036-78 1 = 1010мм |
Загрузка ...
|
|
| 25 | СПТ-32060 | Рукав |
Загрузка ...
|
|
| 26 | СПТ-33390 | Патрубок |
Загрузка ...
|
|
| 27 | РКР-24030 | Угольник |
Загрузка ...
|
|
| 28 | СПТ-33360 | Дроссель |
Загрузка ...
|
|
| 29 | СПТ-33030 | Вал средний |
Загрузка ...
|
|
| 30 | Масленка 1.2.УХЛ1 ГОСТ 19853-74 | Масленка 1.2.УХЛ1 ГОСТ 19853-74 |
Загрузка ...
|
|
| 31 | СПТ-33020 | Вал передний |
Загрузка ...
|
|
| 32 | Гайка М12-6Н.6.019 ГОСТ 5916-70 | Гайка М12-6Н.6.019 ГОСТ 5916-70 |
Загрузка ...
|
|
| 33 | Шайба С12х2.02.019 ГОСТ 11371-78 | Шайба С12х2.02.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 34 | СПТ-33517 | Прижим |
Загрузка ...
|
|
| 35 | СПТ-33050 | Датчик |
Загрузка ...
|
|
| 36 | Болт М 12-6qх60.58.019 ГОСТ 7295-70 | Болт М 12-6qх60.58.019 ГОСТ 7295-70 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
