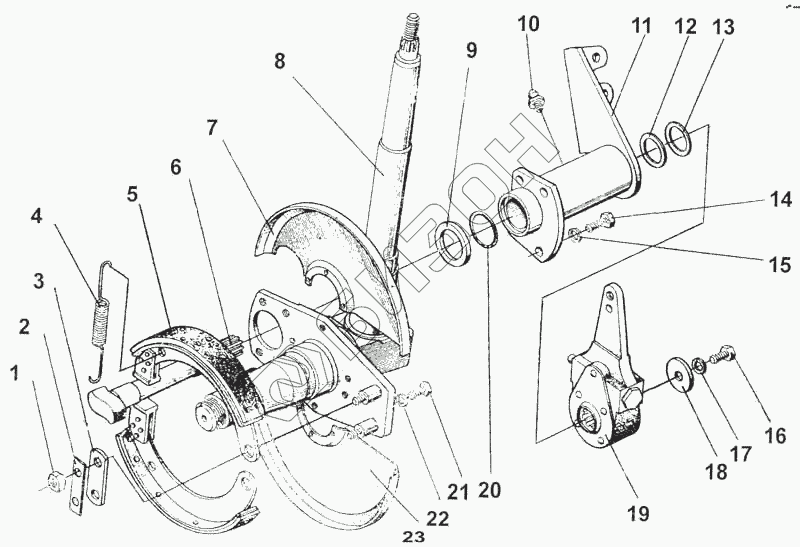

Графический каталог запасных частей к технике: ДКЗ СПС-4,2А. Ось с тормозами
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| СПТ-19020 | СПТ-19020 | Ось с тормозами |
Загрузка ...
|
|
| 1 | Гайка М16х1,5-6Н.6,019 ГОСТ 5916-70 | Гайка М16х1,5-6Н.6,019 ГОСТ 5916-70 |
Загрузка ...
|
|
| 2 | Н-111.07.403 | Пластина |
Загрузка ...
|
|
| 3 | Н-111.07.404 | Пластина |
Загрузка ...
|
|
| 4 | Н-111.07.604 | Пружина |
Загрузка ...
|
|
| 5 | Колодка с накладкой Н.111.07.050 | Колодка с накладкой Н.111.07.050 |
Загрузка ...
|
|
| 6 | Н-111.07.602 | Кулак |
Загрузка ...
|
|
| 7 | Н-111.07.402 | Щит |
Загрузка ...
|
|
| 8 | СПТ-19030 | Цапфа поворотная |
Загрузка ...
|
|
| 9 | Н-111.07.401 | Шайба |
Загрузка ...
|
|
| 10 | Масленка 1.3.УХЛ1 ГОСТ 19853-74 | Масленка 1.3.УХЛ1 ГОСТ 19853-74 |
Загрузка ...
|
|
| 11 | Кронштейн со втулкой Н.111.07.070 | Кронштейн со втулкой Н.111.07.070 |
Загрузка ...
|
|
| 12 | Н-129.00.419 | Прокладка |
Загрузка ...
|
|
| 13 | Н-129.00.419-1 | Прокладка |
Загрузка ...
|
|
| 14 | Болт М15-6qх25.58.019 ГОСТ 7796-70 | Болт М15-6qх25.58.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 15 | Шайба 12.65Г.05 ГОСТ 6402-70 | Шайба 12.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 16 | Болт М10-6qх20.58.019 ГОСТ 7796-70 | Болт М10-6qх20.58.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 17 | Шайба 10.65Г.05 ГОСТ 6402-70 | Шайба 10.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 18 | Н-129.00.421 | Шайба |
Загрузка ...
|
|
| 19 | Рычаг тормоза регулировочный | Рычаг тормоза регулировочный |
Загрузка ...
|
|
| 20 | Кольцо 038-046-46-2-2 ГОСТ 18829-73 | Кольцо 038-046-46-2-2 ГОСТ 18829-73 |
Загрузка ...
|
|
| 21 | Болт М6-6qх20.58.019 ГОСТ 7798-70 | Болт М6-6qх20.58.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 22 | Шайба 6.65Г.05 ГОСТ 6402-70 | Шайба 6.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 23 | Н-111.07 402-01 | Шит |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
