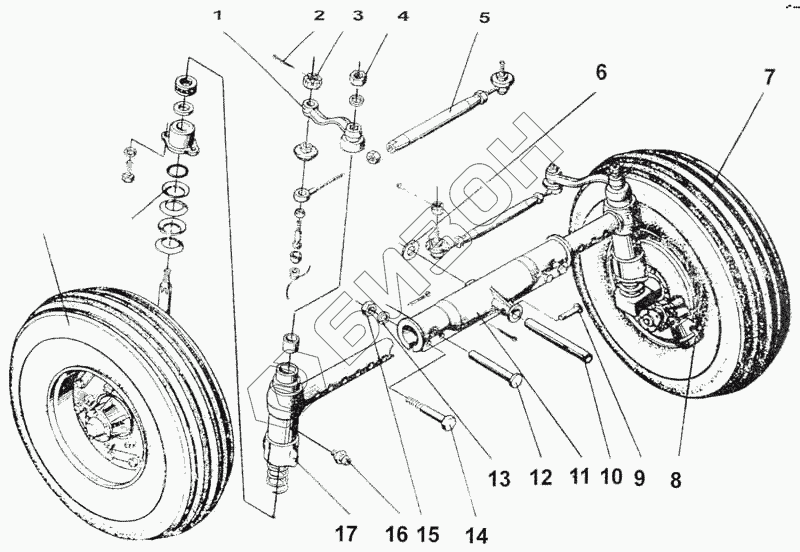

Графический каталог запасных частей к технике: ДКЗ СПС-4,2А. Передняя ось с колесами
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| СПТ-19000 | СПТ-19000 | Ось передняя с колесами |
Загрузка ...
|
|
| 1 | 50-3001040А | Рычаг поворотный |
Загрузка ...
|
|
| 2 | Шплинт 4х36.001 ГОСТ 397-79 | Шплинт 4х36.001 ГОСТ 397-79 |
Загрузка ...
|
|
| 3 | Гайка М18х1,5-6Н.6.0,19 ГОСТ 5919-73 | Гайка М18х1,5-6Н.6.0,19 ГОСТ 5919-73 |
Загрузка ...
|
|
| 4 | 50-3001087 | Гайка |
Загрузка ...
|
|
| 5 | 50-3003010А | Тяга рулевая |
Загрузка ...
|
|
| 6 | 50-30000112А | Шайба опорная |
Загрузка ...
|
|
| 7 | СПТ-19010-01 | Ось со ступицей и тормозами |
Загрузка ...
|
|
| 8 | Камера тормозная Н.137.06.000 ОСТ 23.2.35-81 | Камера тормозная Н.137.06.000 ОСТ 23.2.35-81 |
Загрузка ...
|
|
| 9 | Ось 6-1бh11(-0,130)х80.06 ГОСТ 9650-80 | Ось 6-1бh11(-0,130)х80.06 ГОСТ 9650-80 |
Загрузка ...
|
|
| 10 | 50-3000011 | Ось качания |
Загрузка ...
|
|
| 11 | 50-3001010А | Передняя ось |
Загрузка ...
|
|
| 12 | Ось-20h11(-0,130)х120.06 ГОСТ 9650-80 | Ось-20h11(-0,130)х120.06 ГОСТ 9650-80 |
Загрузка ...
|
|
| 13 | Шайба 18.65Г.06 ГОСТ 6402-70 | Шайба 18.65Г.06 ГОСТ 6402-70 |
Загрузка ...
|
|
| 14 | Болт М18х1,5-6qх100.88.35.029 ГОСТ 7795-70 | Болт М18х1,5-6qх100.88.35.029 ГОСТ 7795-70 |
Загрузка ...
|
|
| 15 | Гайка М18х1,5.бН.8.029 ГОСТ 5915-70 | Гайка М18х1,5.бН.8.029 ГОСТ 5915-70 |
Загрузка ...
|
|
| 16 | Масленка 1.3УХЛ ГОСТ 19853-74 | Масленка 1.3УХЛ ГОСТ 19853-74 |
Загрузка ...
|
|
| 17 | 50-3001060 | Кулак выдвижной |
Загрузка ...
|
|
| 18 | СПТ-19010 | Ось со ступицей и тормозами |
Загрузка ...
|
|
| 19 | 50-3001024 | Пружина тарельчатая |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
