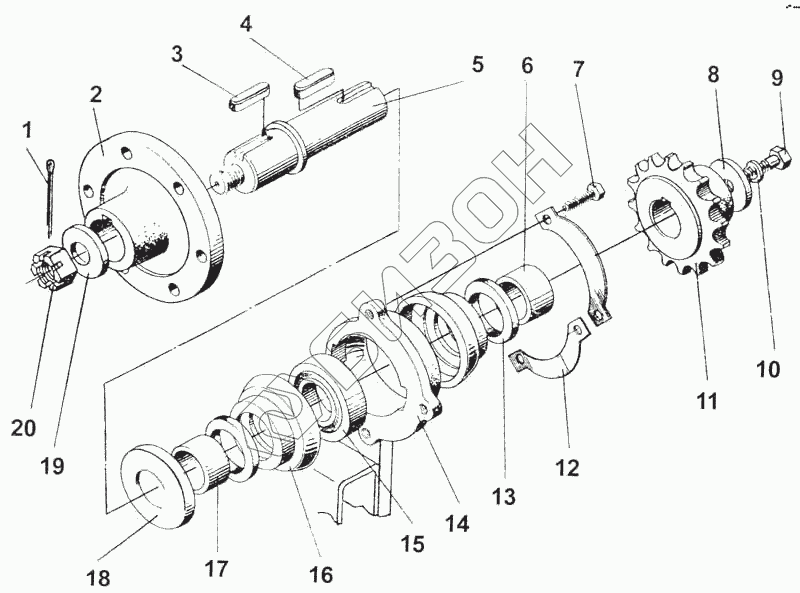

Графический каталог запасных частей к технике: ДКЗ СПС-4,2А. Привод
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| СПС-30050-01 | СПС-30050-01 | Привод |
Загрузка ...
|
|
| 1 | Шплинт 5х45.019 ГОСТ 397-79 | Шплинт 5х45.019 ГОСТ 397-79 |
Загрузка ...
|
|
| 2 | СПС-30301-01 | Фланец |
Загрузка ...
|
|
| 3 | Шпонка 14х19х45 ГОСТ 23360-78 | Шпонка 14х19х45 ГОСТ 23360-78 |
Загрузка ...
|
|
| 4 | Шпонка 12х8х40 ГОСТ 23360-78 | Шпонка 12х8х40 ГОСТ 23360-78 |
Загрузка ...
|
|
| 5 | СПС-30606-01 | Вал |
Загрузка ...
|
|
| 6 | Втулка П-50х40А4х20 СТП 304.9.30-86 | Втулка П-50х40А4х20 СТП 304.9.30-86 |
Загрузка ...
|
|
| 7 | Болт М12-6qх25.58.019 ГОСТ 7796-70 | Болт М12-6qх25.58.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 8 | КТ-4245 | Шайба специальная |
Загрузка ...
|
|
| 9 | Болт М12-6qх30.58.019 ГОСТ 7796-70 | Болт М12-6qх30.58.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 10 | Шайба 12.65Г.05 ГОСТ 6402-70 | Шайба 12.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 11 | Н.022.4Н | Звездочка z = 15, t = 25,4 |
Загрузка ...
|
|
| 12 | СПС-08411 | Шайба концевая |
Загрузка ...
|
|
| 13 | Кольцо СП66-49-6 ГОСТ 6308-71 | Кольцо СП66-49-6 ГОСТ 6308-71 |
Загрузка ...
|
|
| 14 | РКС6.11698-01 | Корпус |
Загрузка ...
|
|
| 15 | Подшипник 1180508КС17 ГОСТ 8882-75 | Подшипник 1180508КС17 ГОСТ 8882-75 |
Загрузка ...
|
|
| 16 | РКС6.11642 | Вкладыш |
Загрузка ...
|
|
| 17 | Втулка П-50х40Х4х15 СТП 304.9.30-86 | Втулка П-50х40Х4х15 СТП 304.9.30-86 |
Загрузка ...
|
|
| 18 | РКС6.11433 | Отражатель |
Загрузка ...
|
|
| 19 | БМД-14407 | Шайба специальная |
Загрузка ...
|
|
| 20 | Гайка М24-6Н.6.019 ГОСТ 5919-70 | Гайка М24-6Н.6.019 ГОСТ 5919-70 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
