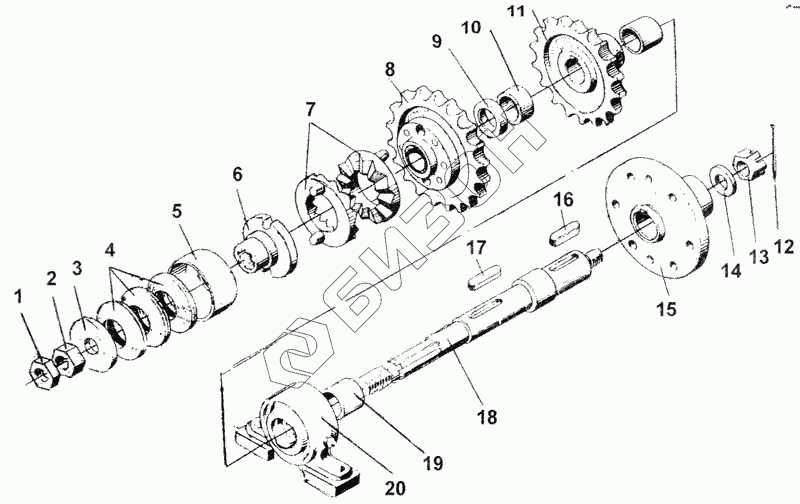

Графический каталог запасных частей к технике: ДКЗ СПС-4,2А. Привод
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| СПС-19230 | СПС-19230 | Привод |
Загрузка ...
|
|
| 1 | Гайка М24-6Н.6.019 ГОСТ 5916-70 | Гайка М24-6Н.6.019 ГОСТ 5916-70 |
Загрузка ...
|
|
| 2 | Гайка М24-6Н.6.019 ГОСТ 5915-70 | Гайка М24-6Н.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 3 | Шайба 24.02.019 ГОСТ 6958-78 | Шайба 24.02.019 ГОСТ 6958-78 |
Загрузка ...
|
|
| 4 | Пружина тарельчатая 11-1-3-80х40х2х3 Хим.фоС.ГОСТ 3057-79 | Пружина тарельчатая 11-1-3-80х40х2х3 Хим.фоС.ГОСТ 3057-79 |
Загрузка ...
|
|
| 5 | РКС6.06412-01 | Кожух |
Загрузка ...
|
|
| 6 | РКС6.06606 | Фланец |
Загрузка ...
|
|
| 7 | Н.038.01.004 | Шайба зубчато-фрикционная |
Загрузка ...
|
|
| 8 | РКС6.06140-01 | Звездочка в сборе |
Загрузка ...
|
|
| 9 | РКС6.06409 | Кольцо упорное |
Загрузка ...
|
|
| 10 | КТ-70809-01 | Втулка |
Загрузка ...
|
|
| 11 | РКС6.12604-01 | Звездочка z = 18 |
Загрузка ...
|
|
| 12 | Шплинт 5х45.019 ГОСТ 397-79 | Шплинт 5х45.019 ГОСТ 397-79 |
Загрузка ...
|
|
| 13 | Гайка М24-6Н.6.019 ГОСТ 5919-73 | Гайка М24-6Н.6.019 ГОСТ 5919-73 |
Загрузка ...
|
|
| 14 | БМД-14407 | Шайба специальная |
Загрузка ...
|
|
| 15 | СПС-16302 | Ступица |
Загрузка ...
|
|
| 16 | Шпонка 12х8х40 ГОСТ 23360-78 | Шпонка 12х8х40 ГОСТ 23360-78 |
Загрузка ...
|
|
| 17 | Шпонка 10х8х40 ГОСТ 23360-78 | Шпонка 10х8х40 ГОСТ 23360-78 |
Загрузка ...
|
|
| 18 | СПС-19606 | Вал |
Загрузка ...
|
|
| 19 | РКС6.05802 | Втулка |
Загрузка ...
|
|
| 20 | РКС6.05200-01 | Подшипниковый узел |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
