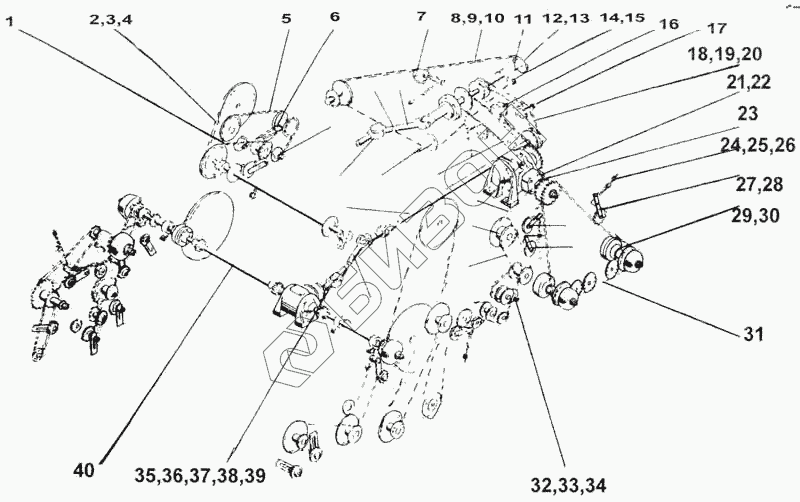

Графический каталог запасных частей к технике: ДКЗ СПС-4,2А. Трансмиссия
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| СПС-08000 | СПС-08000 | Трансмиссия |
Загрузка ...
|
|
| Концевые звенья внутренние 75 зв. ГОСТ 13568-75 | Концевые звенья внутренние 75 зв. ГОСТ 13568-75 | Концевые звенья внутренние 75 зв. ГОСТ 13568-75 |
Загрузка ...
|
|
| 1 | Цепь ПР-25.4.6000А ГОСТ 13568-76 Концевые звенья внутренние 57 зв. | Цепь ПР-25.4.6000А ГОСТ 13568-76 Концевые звенья внутренние 57 зв. |
Загрузка ...
|
|
| 2 | Цепь ПР-50,8-22700 ГОСТ 13568-75 Конц. звенья внутренние 83 звена | Цепь ПР-50,8-22700 ГОСТ 13568-75 Конц. звенья внутренние 83 звена |
Загрузка ...
|
|
| 3 | Звено С-ПР-50,8-22700 ГОСТ 13568-75 | Звено С-ПР-50,8-22700 ГОСТ 13568-75 |
Загрузка ...
|
|
| 4 | Звено П-ПР-50,8-22700 ГОСТ 13568-76 | Звено П-ПР-50,8-22700 ГОСТ 13568-76 |
Загрузка ...
|
|
| 5 | Цепь ПР-25,4-6000А ГОСТ 13568-75 Конц. звенья внутренние53 звена | Цепь ПР-25,4-6000А ГОСТ 13568-75 Конц. звенья внутренние53 звена |
Загрузка ...
|
|
| 6 | Цепь ПР-25,4-6000А ГОСТ 13563-75 Конц. звенья внутрен. 37 звеньев | Цепь ПР-25,4-6000А ГОСТ 13563-75 Конц. звенья внутрен. 37 звеньев |
Загрузка ...
|
|
| 7 | БМД-59240-05 | Натяжное устройство |
Загрузка ...
|
|
| 8 | Цепь ПР-25,4-6000 ГОСТ 13568-75 Конц. звенья внутренние 125 звеньев | Цепь ПР-25,4-6000 ГОСТ 13568-75 Конц. звенья внутренние 125 звеньев |
Загрузка ...
|
|
| 9 | Звено С-ПР-35.4-6000А ГОСТ 13568-75 | Звено С-ПР-35.4-6000А ГОСТ 13568-75 |
Загрузка ...
|
|
| 10 | Звено П-ПР-25.4-6000А ГОСТ 13568-75 | Звено П-ПР-25.4-6000А ГОСТ 13568-75 |
Загрузка ...
|
|
| 11 | СПС-08630 | Вал раздаточный |
Загрузка ...
|
|
| 12 | КТ-4010 | Шайба |
Загрузка ...
|
|
| 13 | КТ4411 | Шайба |
Загрузка ...
|
|
| 14 | Прокладка 12х1,0 СТП 304.9.1-71 | Прокладка 12х1,0 СТП 304.9.1-71 |
Загрузка ...
|
|
| 15 | Прокладка 12х1,4 СТП 304.9.1-71 | Прокладка 12х1,4 СТП 304.9.1-71 |
Загрузка ...
|
|
| 16 | СПС-08430 | Звездочка силовая |
Загрузка ...
|
|
| 17 | КТ-212020-А | Натяжное устройство |
Загрузка ...
|
|
| 18 | Звено П-2ПР-25,4-11400 ГОСТ 13566-73 | Звено П-2ПР-25,4-11400 ГОСТ 13566-73 |
Загрузка ...
|
|
| 19 | Звено С-2ПР-25,4-11400 ГОСТ 13568-75 | Звено С-2ПР-25,4-11400 ГОСТ 13568-75 |
Загрузка ...
|
|
| 20 | Цепь2ПР-25Д-11400А | Цепь2ПР-25Д-11400А |
Загрузка ...
|
|
| 21 | Прокладка 16х0,5 СТП 304.9.1-71 | Прокладка 16х0,5 СТП 304.9.1-71 |
Загрузка ...
|
|
| 22 | Прокладка 16х1,4 СТП 304.9.1-71 | Прокладка 16х1,4 СТП 304.9.1-71 |
Загрузка ...
|
|
| 23 | СПС-08530 | Редуктор |
Загрузка ...
|
|
| 24 | КТ-6170 | Болт натяжной |
Загрузка ...
|
|
| 25 | КТЖ-11601 | Пружина |
Загрузка ...
|
|
| 26 | Гайка М10-6Н.6.093 ГОСТ 5915-70 | Гайка М10-6Н.6.093 ГОСТ 5915-70 |
Загрузка ...
|
|
| 27 | БМД-59240-04 | Натяжное устройство |
Загрузка ...
|
|
| 28 | КТ-78402 | Шайба |
Загрузка ...
|
|
| 29 | КТ-4044 | Шайба регулировочная |
Загрузка ...
|
|
| 30 | КТ-4045 | Шайба регулировочная |
Загрузка ...
|
|
| 31 | Цепь ПР-25.4-6000А ГОСТ 13568-75 Концевые звенья внутренние ИЗ зв. | Цепь ПР-25.4-6000А ГОСТ 13568-75 Концевые звенья внутренние ИЗ зв. |
Загрузка ...
|
|
| 32 | БМД-59230-02 | Звездочка в сборе |
Загрузка ...
|
|
| 33 | Гайка М16-6Н6.1093 ГОСТ 5919-73 | Гайка М16-6Н6.1093 ГОСТ 5919-73 |
Загрузка ...
|
|
| 34 | Шплинт 4х36.096 ГОСТ 397-79 | Шплинт 4х36.096 ГОСТ 397-79 |
Загрузка ...
|
|
| 35 | КТ-4245 | Шайба специальная |
Загрузка ...
|
|
| 36 | Шпонка 10х8х45 ГОСТ 23360-78 | Шпонка 10х8х45 ГОСТ 23360-78 |
Загрузка ...
|
|
| 37 | Болт М10-6qх30.58.093 ГОСТ 7796-70 | Болт М10-6qх30.58.093 ГОСТ 7796-70 |
Загрузка ...
|
|
| 38 | Шайба 10.65Г.05 ГОСТ 6402-70 | Шайба 10.65Г.05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 39 | Шайба С 10.02.093 ГОСТ 11371-78 | Шайба С 10.02.093 ГОСТ 11371-78 |
Загрузка ...
|
|
| 40 | СПС-08510 | Трансмиссия питателя |
Загрузка ...
|
|
| 41 | БМД-59230 | Звездочка в сборе z = 14, t = 25,4 |
Загрузка ...
|
|
| 42 | Гайка М16-6Н.6.093 ГОСТ 5915-70 | Гайка М16-6Н.6.093 ГОСТ 5915-70 |
Загрузка ...
|
|
| 43 | КТ-22405 | Шайба |
Загрузка ...
|
|
| 44 | СПС-08632 | Вал шлицевой |
Загрузка ...
|
|
| 45 | СПС- | Шарнир с трубой |
Загрузка ...
|
|
| 46 | БМД-59240-01 | Устройство натяжное |
Загрузка ...
|
|
| 47 | БМД-59240 | Натяжное устройство |
Загрузка ...
|
|
| 48 | Цепь ПР-25,4-6000А ГОСТ 13568-75 Конц. звенья внутренние 49 звеньев | Цепь ПР-25,4-6000А ГОСТ 13568-75 Конц. звенья внутренние 49 звеньев |
Загрузка ...
|
|
| 49 | СПС-18230-01 | Блок звездочек |
Загрузка ...
|
|
| 50 | Цепь ПР-25,4-6000 А ГОСТ 13568-751 Конц. звенья внутрен. 61 звено | Цепь ПР-25,4-6000 А ГОСТ 13568-751 Конц. звенья внутрен. 61 звено |
Загрузка ...
|
|
| 51 | Вал карданный телескопический Н.081.03.040.09 | Вал карданный телескопический Н.081.03.040.09 |
Загрузка ...
|
|
| 52 | СПС-08620 | Вал продольный Н.051.04.01 ОС |
Загрузка ...
|
|
| 53 | СПС-08620 | Вал продольный Н.051.04.01 ОС |
Загрузка ...
|
|
| 54 | РКС6.08310 | Звездочка силовая Цепь ПР-25,4-6000А ГОСТ 10568-75 |
Загрузка ...
|
|
| 55 | Звено П-ПР-25,4-6000 ГОСТ 13568-75 | Звено П-ПР-25,4-6000 ГОСТ 13568-75 |
Загрузка ...
|
|
| 56 | Звено С-ПР-25,4-6000 ГОСТ 13568-75 | Звено С-ПР-25,4-6000 ГОСТ 13568-75 |
Загрузка ...
|
|
| 57 | Цепь ПР-25,4-6000 ГОСТ 13568-75 Конц. звенья внутренние 85 звеньев | Цепь ПР-25,4-6000 ГОСТ 13568-75 Конц. звенья внутренние 85 звеньев |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
